АВТОМАТИЧЕСКИЙ АНАЛИЗАТОР ВОДОРОДА АВ-01

Прибор предназначен для непрерывного автоматического измерения концентрации растворённого в воде водорода.

Область применения

Используется в системах автоматического химического контроля и диагностики в тепловой и атомной энергетике.

Достоинства

Автоматический непрерывный режим измерения растворенного в воде водорода и температуры на технологических объектах и передача информации в систему управления технологическим процессом
Цифровая индикация концентрации водорода и температуры
Проведение автоматической температурной коррекции результата измерения
Широкий диапазон измерения концентраций
Передача результатов измерений на ПК по интерфейсу RS-232С / RS-485
Формирование сигналов выхода измеряемого параметра за значения введенных уставок
Формирование дискретных сигналов для управления техпроцессом
Длительный срок службы датчика
Высокая стабильность характеристик ячейки в межповерочный период

Выходной сигнал - индикация концентрации (температуры) на цифровом табло и унифицированный токовый сигнал 0...5 мА для подключения регистрирующих устройств с входным сопротивлением до 2 кОм.

По степени защиты от воздействия воды и пыли корпус измерительного преобразователя относятся к классу IP-65.

Основные технические характеристики

Диапазоны измерения концентраций водорода, мкг/л	I диапазон	0...20.0
	II диапазон	0...200.0
	III диапазон	0...500
	IV диапазон	0...2000
Диапазон измерения температуры, °С		5...50
Основная приведенная погрешность измерения концентрации водорода в диапазоне, не более, %	I диапазон	+10
	II диапазон	+5
	III диапазон	+5
	IV диапазон	+10
Дополнительная погрешность от изменения температуры анализируемой среды в интервале 20...40 °С		не превышает основную
Время переходного процесса, не более, мин		10
Параметры анализируемой среды	давление, МПа	0.11...0.14
	температура, °С	20...40
	расход, л/ч	3...10
Термокомпенсация		автоматическая
Параметры окружающей среды	давление, МПа	атмосферное
	температура, °С	5...50
	влажность, не более, %	85
Расстояние от датчика до измерительного преобразователя		до 25 м
Питание осуществляется от сети переменного тока		220 В / 50 Гц
Потребляемая мощность, не более V.А		10
Габаритные размеры, мм	датчика	104×150×95
Габаритные размеры, мм	измерительного преобразователя	234×82×140
Масса, кг	датчика	0,8
Масса, кг	измерительного преобразователя	1,1

Комплект поставки

Датчик
Измерительный преобразователь
Набор соединительных кабелей с разъемами
ЗИП
Техническое описание и инструкция по эксплуатации
Паспорт
Упаковочный ящик

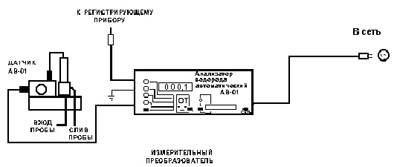

Схема установки прибора:
