МНОГОКОМПОНЕНТНЫЕ ГАЗОАНАЛИЗАТОРЫ СЕРИИ АДГ

МНОГОКОМПОНЕНТНЫЕ ГАЗОАНАЛИЗАТОРЫ СЕРИИ АДГ

Назначение

Газоанализаторы АДГ предназначены для автоматического измерения объемной концентрации оксида углерода, оксида азота, диоксида азота, диоксида серы и кислорода в отходящих газах топливосжигающих установок. Область применения - контроль промышленных газовых выбросов.

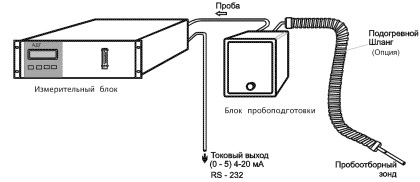

Газоанализаторы АДГ представляют собой стационарные автоматические показывающие приборы непрерывного действия, конструктивно выполненные в двух блоках: (измерительный блок и блок пробоподготовки).

Газоанализаторы АДГ предназначены для эксплуатации только во взрывобезопасных помещениях.

МНОГОКОМПОНЕНТНЫЕ ГАЗОАНАЛИЗАТОРЫ СЕРИИ АДГ

Число измерительных каналов определяется заказчиком в зависимости от модификации газоанализаторов.

Принцип действия - электрохимический.

Информация на дисплее измерительного блока включает в себя текущее значение концентрации измеряемого компонента, дату и время измерения.

Подача пробы к газоанализатору - с помощью встроенного побудителя расхода.

Блок пробоподготовки позволяет осуществлять кондиционирование пробы и её подачу по любой приемлемой для различных газоанализаторов схеме.

Способ пробоподготовки - удаление влаги из пробы вымораживанием (термоэлектрический эффект Пельтье).

Дополнительные особенности прибора

Измерительный блок оснащен последовательным интерфейсом RS -232 и токовыми выходами 4...20 мА (0...5 мА) по каждому каналу измерения.

Метрологические характеристики газоанализаторов АДГ

Модификация Нормы
Анализируемый компонент Диапазон измерений, Пределы допускаемой основной погрешности
Поддиапазоны Абсолютная погрешность, ppm (об.%) Относительная погрешность, %
АДГ-304 Кол-во измерительных каналов от 1 до 4-х по выбору потребителя. СО 0...5000 ppm 0...200 ppm
200...5000 ppm
±20 ppm
-
-
+/- 10
NO 0...1000 ppm 0...100 ppm
100...1000 ppm
±15 ppm
-
-
±15
2 0...2000 ppm 0...200 ppm
200...2000 ppm
±30 ppm
-
-
±15
О2 0...21 об.% 0...4 об.%
4...21 об.%
±0,4 об.%
-
-
±10
АДГ-305 Кол-во измерительных каналов от 1 до 4-х по выбору потребителя. СО 0...1000 ppm 0...100 ppm
100...1000 ppm
±10 ppm
-
-
±10
NO 0...1000 ppm 0...100 ppm
100...1000 ppm
±15 ppm
-
-
±15
2 0...100 ppm - ±15 ppm -
О2 0...21 об.% 0...4 об.%
4...21 об.%
±0,4 об.%
-
-
±10

Технические характеристики

Средний срок службы газоанализатора* не менее 8 лет
Питание около 220В, 50Гц
Потребляемая мощность 95 Вт (2 блока)
Габаритные размеры измерительного блока 485×410×135 мм
Габаритные размеры блока пробоподготовки 265×310×130 мм
Масса измерительного блока 8 кг
Масса блока пробоподготовки 5 кг

*Без учета смены сенсоров

Условия эксплуатации

Температура окружающего воздуха +5...+45 °С
Температура анализируемой газовой пробы) 5...+600 °С (при использовании блока пробоподготовки)
Относительная влажность 15...98 %
Атмосферное давление 630...800 мм рт.ст.

Модификации газоанализаторов серии АДГ

АДГ-304-СО АДГ-304-СО/NO АДГ-304-СО/O2/NO
АДГ-304-О2 АДГ-304-СО/NO2 АДГ-304-СО/O2/NO2
АДГ-304-NO АДГ-304-О2/NO АДГ-304-СО/NO/NO2
АДГ-304-NO2 АДГ-304-О2/NO2 AДГ-304-О2/NO/NO2
АДГ-304-СО/O2 АДГ-304-NO/NO2 АДГ-304-СО/O2/NO/NO2
АДГ-305-СО АДГ-305-СО/NO АДГ-305-СО/O2/NO
АДГ-305-О2 АДГ-305-СО/SO2 АДГ-305-СО/O2/SO2
АДГ-305-NO АДГ-305-О2/NO АДГ-305-СО/NO/SO2
АДГ-305-SO2 АДГ-305-О2/SO2 AДГ-305-О2/NO/SO2
АДГ-305-СО/O2 АДГ-305-NO/SO2 АДГ-305-СО/O2/NO/SO2
