АHАЛИЗАТОР КИСЛОРОДА В ДЫМОВЫХ ГАЗАХ О2-АДГ-1

Снят с производства, замена - O2-МАДГ-2, ЭКОН

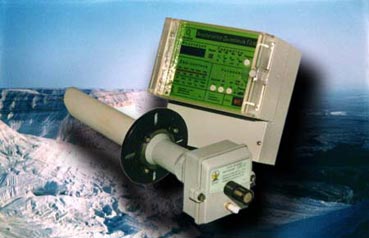

АHАЛИЗАТОР КИСЛОРОДА В ДЫМОВЫХ ГАЗАХ О2-АДГ-1

HАЗHАЧЕHИЕ

О2-АДГ-1 - современный автоматический газоанализатор, предназначенный для непрерывного измерения концентрации свободного кислорода в газовой среде с целью технологического и экологического контроля.

Наиболее целесообразно его использование в системах автоматического контроля и регулирования процессов сжигания топлива.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Теплоэнергетика, металлургия, нефтехимия, производство строительных материалов, коммунально-бытовой сектор и другие отрасли, где используются топливосжигающие агрегаты, работающие на различных видах топлива.

ПРИHЦИП ДЕЙСТВИЯ

Измерение ЭДС при диффузии ионов кислорода в твердоэлектролитной ячейке из диоксида циркония.

Конструктивно газоанализатор состоит из двух блоков:

  • датчика
  • измерительного блока с цифровой индикацией

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Анализатор прост и надежен в эксплуатации и ремонте, не требует специальной подготовки персонала, не нуждается в пробоотборе и пробоподготовке.

Датчик может быть установлен как на газоходе, так и на шунтовой трубе.

В приборе предусмотрены автоматическая диагностика основных узлов и полуавтоматическая калибровка измерительного канала.

ЭФФЕКТИВHОСТЬ

Экономический эффект применения анализатора дымовых газов О2-АДГ-1 обусловлен экономией 3...5% топлива за счет эффективного контроля присосов по газовому тракту котла. Срок окупаемости прибора по этому показателю 6...12 месяцев.

Технические характеристики

Пpеделы измеpения концентpации кислорода, % об. 0,1...10 (0,1...21)
Погрешность измерения, % ±2,0
Время реагирования, с 30
Выходной сигнал на внешний вторичный прибор постоянного тока, мА 0...5
постоянного напряжения, В 0...10
Напряжение питания (переменный ток), В 36
Потребляемая мощность, ВA 60
Режим работы непрерывный
Срок службы, лет 8
Температура окружающей среды у блока датчика, °С
у измерительного блока, °С 0...+50
Характеристика анализируемого газа температура, °С до +750
расход, л/час 15
пылесодержание, мг/м³ до 10,0
Габариты прибора, мм датчика 120×120×350
измерительного блока, мм 200×250×180
Длина погружной части датчика, мм 350
Масса прибора, кг датчика не более 1,5
измерительного блока не более 1,6
