Измерители массовой концентрации аэрозольных частиц АЭРОКОН-П, АЭРОКОН-С, АЭРОКОН-М

Внесены в Государственный реестр средств измерений РФ под № 21792-13

Измерители массовой концентрации аэрозольных частиц АЭРОКОН предназначены для измерения массовой концентрации пыли различного происхождения и химического состава при контроле превышения предельно-допустимых концентраций в воздухе рабочей зоны в соответствии с ГОСТ 12.1.005-88, технологического контроля систем кондиционирования, вентиляционных систем и чистоты объектов различного назначения, а также сигнализации при превышении заданных порогов после градуировки по месту эксплуатации сравнительным методом.

Область применения

Санитарно-гигиенический и технологический контроль воздушной среды в лабораторных и полевых условиях.

Прибор также предназначен для испытаний НЕРА-фильтров в «чистых» помещениях при измерениях концентраций аэрозольных частиц и определении коэффициентов проскока фильтров в соответствии с инструкцией РДИ 42-505-00, введенной в действие Министерством Здравоохранения РФ с 01.01.2001 г.

Конструкция

Принцип действия измерителей «АЭРОКОН» оптический и основан на регистрации рассеянного излучения. В качестве источника излучения используется твердотельный полупроводниковый лазер с длиной волны 670 нм. Находящиеся в траектории луча аэрозольные частицы рассеивают падающее излучение. Интегральные значения интенсивности рассеянного излучения пропорциональны массовой концентрации аэрозольных частиц.

Конструктивно модель АЭРОКОН-П состоит из блока обработки информации и измерительного блока, связанных между собой соединительным кабелем. Проба воздуха прокачивается через ячейку измерительного блока посредством разрежения, создаваемого встроенным вентилятором. Электрические сигналы передаются в блок обработки информации, результаты измерений и визуализируются на дисплее.

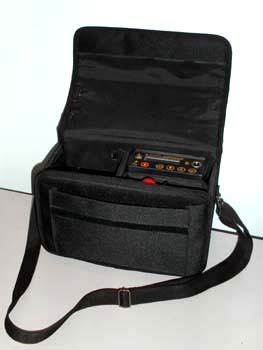

Измерители массовой концентрации аэрозольных частиц АЭРОКОН-П, АЭРОКОН-С, АЭРОКОН-М

Модель АЭРОКОН-М состоит из одного блока, в котором размещена измерительная кювета, встроенный насос для прокачивания пробы. Результаты измерений визуализируются на дисплее.

Измерители массовой концентрации аэрозольных частиц АЭРОКОН-П, АЭРОКОН-С, АЭРОКОН-М

Модель АЭРОКОН-С состоит из одного измерительного блока, имеющего аналогичное исполнение с измерительным блоком модели АЭРОКОН-П. Измерительная информация передается на ПЭВМ по интерфейсу RS-485 и визуализируется при помощи стандартных программ операционной системы Windows. Предусмотрены аналоговый выход (4...20 мА) и передача управляющих сигналов посредством релейных выходов.

Измерители массовой концентрации аэрозольных частиц АЭРОКОН-П, АЭРОКОН-С, АЭРОКОН-М

Модели измерителей «АЭРОКОН» отличаются также диапазонами измерений, массой, габаритами.

Метрологические характеристики

  Аэрокон-П Аэрокон-С Аэрокон-М
Диапазон измерений, мг/м³ 0...100 0,1...30
Пределы допускаемой приведенной погрешности, % ±20 (в диапазоне 0...1 мг/м³)
Пределы допускаемой относительной погрешности, % ±20 (в диапазоне 1...100 мг/м³) ±20

Метрологические характеристики установлены по тестовому аэрозолю на основе NaCl

Рабочие условия

Для измерительного модуля температура окружающего воздуха +5...+450 °C
относительная влажность воздуха 15...95 % (при 25 °C) без конденсации влаги
атмосферное давление 630...800 мм рт. ст.
изменение пространственного положения на угол 90° в любом направлении от рабочего (рабочее положение: плоскость лицевой панели горизонтальна)
Для аналитического модуля температура -100...+500 °C
относительная влажность до 98 % без конденсации влаги
давление 630...800 мм рт.ст.
фоновая немодулированная засветка 10...50 лк
изменение пространственного положения на угол 90° в любом направлении от рабочего (рабочее положение: плоскость лицевой панели горизонтальна)

Измеритель имеет два режима измерения и показаний:

Общие технические характеристики

Принцип измерения оптический, работающий по принципу рассеянного света
Размер частиц 0,2...10 мкм
Изменение выходного сигнала за 8 ч. непрерывной работы не более 0,5
Время установления показаний Т (О,9D) 60 с для выхода на 90 % показаний
Способ индикации знако-цифровой индикатор
Способ сигнализации звуковая сигнализация с возможностью изменения уровня
Способ отбора пробы аналитическим блоком пассивный и активный, путем всасывания с помощью встроенного вентилятора
Источник питания встроенный аккумулятор =12 В 1.2 Ач (зарядное устройство для зарядки аккумуляторов от сети ~220 В 50 Гц)

По специальному заказу прибор может быть оснащен аналоговым выходом 4...20 мА в диапазоне концентраций 0...20 мг/м³. Питание от сети ~220 В.

Габаритные размеры и масса измерителей

Модель Габаритные размеры, мм Масса, кг
Блок обработки информации Измерительный блок Блок обработки информации Измерительный блок
АЭРОКОН-П 150×70×180 120×120×140 0,8 1,0
АЭРОКОН-С   120×120×140   1,0
АЭРОКОН-М 150×70×180 0,8

Комплектность средства измерений

Измерители массовой концентрации аэрозольных частиц АЭРОКОН-П, АЭРОКОН-С, АЭРОКОН-М

Поверка

Осуществляется по документу МП-242-1560-2013 «Измерители массовой концентрации аэрозольных частиц «АЭРОКОН». Методика поверки», утверждённому «21» июня 2013 г. ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева».

Основные средства поверки

Рабочие эталоны единицы массовой концентрации частиц в аэродисперсных средах в соответствии с ГОСТ Р 8.606-2004 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»; относительная погрешность не более ±10 %.
