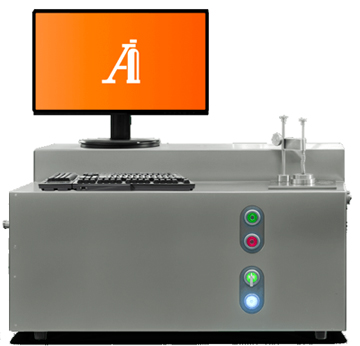

Спектрометры оптико-эмиссионные АРГОН-7

Внесены в государственный реестр средств измерений под № 93863-24

Предназначены для измерений массовой доли элементов в металлах и сплавах.

Конструктивно анализаторы состоят из

корпуса
оптической системы
искрового стенда
панели управления расходом аргона через искровой стенд
панели управления откачкой и заполнением оптической системы аргоном.

Принцип действия анализаторов основан на методе автоматического эмиссионного спектрального анализа с искровым возбуждением пробы. Искровой источник возбуждения спектра предназначен для возбуждения эмиссионного светового потока от искры между образцом и электродом. Спектральный состав светового потока определяется химическим составом измеряемого образца.

Оптическая система состоит из

фокусирующей оптики
входной щели
дифракционной решетки
набора линейных ПЗС-фотоприемников.

Для регистрации интенсивностей спектральных линий определяемых элементов в оптической системе установлены линейные ПЗС-фотоприемники без применения флуоресцирующих покрытий и защитных стекол для исключения потери интенсивности детектируемого сигнала с течением длительного периода времени.

Искровой стенд состоит из

цифрового генератора искрового разряда с возможностью управления от компьютера частотой, значением и формой импульсов тока
столика с крышкой и сменной вставкой для установки анализируемой пробы
системы продувки аргоном для оптимизации условий искрового разряда и удаления продуктов обыскривания, а также для уменьшения долговременного загрязнения входной линзы оптической системы.

Модификации

АРГОН-7, АРГОН-7А, АРГОН-7Л, АРГОН-7АЛ, которые отличаются спектральным диапазоном и номенклатурой определяемых химических элементов

АРГОН-7 — базовый многоблочный настольный прибор, помимо блока анализатора оснащенный вакуумным насосом, блоком бесперебойного питания, системным блоком компьютера, монитором, клавиатурой и мышью, а также фильтром отработанного аргона, которые размещаются за пределами корпуса блока анализатора
АРГОН-7А — отличается от модификации АРГОН-7 оптической системой с расширенным спектральным диапазоном в области вакуумного ультрафиолета, позволяющей измерять содержание азота в сталях и сплавах
АРГОН-7Л — отличается от модификации АРГОН-7 наличием дополнительной оптической системы с расширенным спектральным диапазоном в видимой области, позволяющей измерять содержание лития и натрия по максимально чувствительным линиям указанных элементов
АРГОН-7АЛ — отличается от модификации АРГОН-7 как оптической системой с расширенным спектральным диапазоном в области вакуумного ультрафиолета, позволяющей измерять содержание азота, так и наличием дополнительной оптической системы с расширенным спектральным диапазоном в видимой области, позволяющей измерять содержание лития и натрия по максимально чувствительным линиям указанных элементов.

Метрологические характеристики

Спектральный диапазон, нм	АРГОН-7
	АРГОН-7А	146...420
	АРГОН-7Л	172...780
	АРГОН-7АЛ	146...780
Диапазон измерений массовой доли элементов в образцах, %		0,0001...99,9
Пределы допускаемой относительной погрешности* измерений массовой доли элементов, %, в поддиапазонах	0,0001... 0,003 % включ.	±30
	св. 0,003...0,1 % включ.	±15
	св. 0,1...3,0 % включ.	±7
	св. 3,0 ...10,0 % включ.	±5
	св. 10,0...30,0 % включ.	±3
	св. 30,0...99,9 %	±2
Предел допускаемого относительного среднего квадратического отклонения* измерений массовой доли элементов, %, в поддиапазонах	0,0001...0,003 % включ.	20
	св. 0,003...0,1 % включ.	10
	св. 0,1...3,0 % включ.	5
	св. 3,0...10,0 % включ.	4
	св. 10,0...30,0 % включ.	3
	св. 30,0...99,9 %	2
Чувствительность**, усл. ед./%, не менее		10000
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала (относительной интенсивности)**, %		2

*Значения установлены при измерении массовых долей Be, Mg, С, P, S, Si, Mn, Cr, Ni, Mo, Ti, Cu, Al, W, V, Nb, Fe, Pb, Zn, As, Sn, Li, N, Na в ГСО 10983-2017, ГСО 10744-2016, ГСО 11878-2022, ГСО 11428-2019, ГСО 11515-2020 и др.

**Значение нормировано для железа с массовой долей 0,1...0,5 %.

Технические характеристики

Параметры электрического питания		~187...242 В 50 Гц
Условия эксплуатации	температура окружающей среды, ºС	+10...+35
	относительная влажность окружающей среды, %	20...80
Габаритные размеры, мм, не более		500×400×800
Масса, кг, не более		60

Комплект поставки

Анализатор оптико-эмиссионный АРГОН-7, АРГОН-7А, АРГОН-7Л, АРГОН-7АЛ
Насос вакуумный безмасляный
Источник бесперебойного питания с двойным преобразованием напряжения
Редуктор на аргоновый баллон
Трубка TPE 10/7 длиной 1,2 м для подключения насоса
Трубка медная или фторопластовая или TPE 6/4 длиной не менее 3 м со штуцером для подачи аргона от баллона
Трубка TPE или TPU 10/7 длиной не менее 3 м для отвода аргона
Фильтр отработанного аргона
Набор стандартных образцов (по дополнительному заказу)
Система предварительной очистки аргона (по дополнительному заказу)
Принтер лазерный (по дополнительному заказу)
Машина ленточно-шлифовальная с комплектом шлифовальных лент (по дополнительному заказу)
Комплект ЗИП
Персональный компьютер с предустановленным программным обеспечением
Руководство по эксплуатации СПФ.004.00.000.24 РЭ
Паспорт ПС 26.51.53-004- 70398719-24
