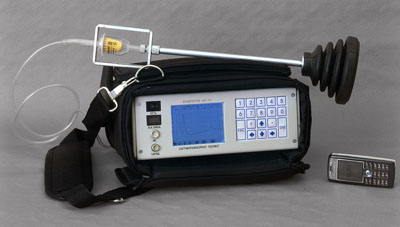

Портативный универсальный течеискатель-хроматограф АХТ-ТИ

Портативный универсальный течеискатель-хроматограф АХТ-ТИ

Внесён в Государственный реестр средств измерений РФ под № 16498-08

Портативный универсальный течеискатель-хроматограф АХТ-ТИ (универсальный) объединил в себе преимущества газоанализатора и портативного хроматографа, т.к. может работать как в режиме газоанализатора - непрерывное измерение концентрации суммы углеводородов в воздухе, так и в режиме газового хроматографа - определение компонентного состава обнаруженного газа с целью выявления его природы.

В режиме газоанализатора:

  • определяет наличие горючих компонентов в воздухе
  • индицирует на дисплее процентное содержание суммы углеводородов в воздухе

В режиме хроматографа

  • определяет покомпонентный состав обнаруженных углеводородов в воздухе
  • отображает хроматограмму и результаты анализа на дисплее
  • позволяет сравнивать полученную хроматограмму с хроматографическим портретом транспортируемого по магистрали газа
  • позволяет определить: появились ли обнаруженные примеси в результате утечки из магистрали или это продукты брожения, гниения, отработка

Совмещает в себе функции газоанализатора и портативного хроматографа

Не требует для своей работы баллона с газом носителем, внешнего компьютера или сетевого питания

Работает в полевых условиях от встроенного аккумулятора до 10 часов без подзарядки при температуре -20...+50 °С

Позволяет провести обработку хроматограмм на встроенной микро-ЭВМ либо и на внешнем компьютере (ноутбук)

Хранит в своей памяти до 100 хроматограмм и результатов анализа. Имеет возможность выгрузки хроматограмм и результатов анализа на внешний компьютер

Отбираемая с помощью щупа проба через камеру с полупроводниковым датчиком, дозирующую петлю крана-дозатора хроматографа засасывается встроенным электрическим микро насосом и сбрасывается в атмосферу. На дисплее индицируется процентное содержание суммы углеводородов в воздухе. В случае обнаружения в отобранной пробе горючих компонентов оператор может перейти в хроматографический режим для определения компонентного состава обнаруженного газа. Для этого кран-дозатор из положения ОТБОР переводится в положение АНАЛИЗ. Разделенные колонкой компоненты поступают в термокаталитический детектор, обладающий высокой чувствительностью к горючим газам. На дисплее отображается хроматограмма. По окончании анализа встроенная в прибор одноплатная микро-ЭВМ автоматически обсчитает хроматограмму и на дисплее высветится результат анализа: обнаруженные компоненты с обозначением их наименования и концентрации в процентах объемных. Прибор способен хранить в своей памяти до 100 хроматограмм и результатов анализа. Также может работать с внешним компьютером, например NOTEBOOK. Разделение примесей горючих газов в воздухе на компоненты позволяют однозначно определить: являются ли эти примеси результатом утечки из магистрали или обнаруженный газ является продуктом брожения, болотным метаном или др. Испарения накопившихся в колодцах жидких углеводородов вызывают ложные срабатывания обычных сигнализаторов утечек. Хроматограф таких срабатываний не производит. В памяти микро-ЭВМ хранится хроматографический портрет транспортируемого по магистрали газа, по которому можно сравнить полученную хроматограмму утечки и определить природу газа — обнаруженный газ появился в результате утечки из магистрали или нет.

Прибор полностью автономный и не требует для своей работы баллона с газом-носителем. В качестве газа-носителя используется окружающий воздух, который нагнетается встроенным микрокомпрессором.

Технические характеристики

Прибор содержит датчики: полупроводниковый — для непрерывного измерения фона (суммы СН)
термокаталитический — для измерения компонентного состава
Анализируемые компоненты (углеводороды) С1 – С5
Режим работы термостата колонки хроматографа изотермический
Рабочая температура, °С (задается оператором) 50...120
Время выхода на режим, не более, мин. 1
Нижний предел детектирования,об.%, не более 0,0001
Рабочий диапазон температур, °С -20...+50
Газ-носитель(подается встроенным в прибор микро компрессором) воздух
Масса, не более, кг. 4,5
Габаритные размеры, не более, мм, 260×160×160
Электрическое питание от встроенного аккумулятора 12 В; 9 А*час
Заряд аккумулятора и работа от сети (обеспечивается блоком питания стабилизированного БПС, входящего в комплект поставки). 220 +22/-33
