Счетчик аэрозольных частиц АЗ-10

Счетчик аэрозольных частиц АЗ-10

№ 26918-04 в Государственном реестре средств измерений РФ

Прибор доступен в 2-х модификациях:

  •  АЗ-10-03 (0.3...5.0 мкм)
  •  АЗ-10-04 (0.4...10.0 мкм)

Назначение

Предназначен для измерения счетной концентрации аэрозольных частиц различного происхождения и химического состава с диаметрами 0,3...10 мкм.

Область применения

Аттестация рабочих мест и определение класса чистоты чистых помещений в соответствии с ГОСТ ИСО 14644-1-2002 «Чистые помещения и связанные с ними контролируемые среды» в химической, фармацевтической промышленности, при производстве полупроводниковых приборов и микросхем.

Основные технические характеристики

Диапазон измерений счетной концентрации аэрозольных частиц, дм-3 10...10000000
Пределы допускаемой относительной погрешности, % 30
Номинальный объемный расход пробы, дм³/мин 1,8
Пределы допускаемой относительной погрешности по объемному расходу, % ±5
Время отбора пробы, с 120, 240, 600, 1200
Пределы допускаемой относительной погрешности времени отбора пробы, % ±3
Диапазон размеров частиц, мкм* 0,3...10
Среднеквадратическое отклонение размеров частиц от номинального значения, % 15
Потребляемая мощность, Вт 0,65
Условия эксплуатации диапазон температуры окружающей среды, °C +10...+40
диапазон относительной влажности при +25 °C, % 10...85
диапазон атмосферного давления, мм рт.ст 630...800
Габаритные размеры, мм 180×150×70
Масса, кг 1

*В базовом исполнении диапазон размеров: 0,3...5 мкм. По требованию заказчика допускается исполнение с диапазоном размеров 0,4...10 мкм.

Принцип действия

Принцип действия счетчика аэрозольных частиц АЗ-10 основан на регистрации рассеянного оптического излучения.

В качестве источника света в счетчике используется лазерный излучатель. Частицы, попадая в освещенный рабочий объем, рассеивают излучение. С помощью конденсорной системы рассеянное излучение регистрируется фотоприемником. Интенсивность светового импульса пропорциональна размеру частицы, а количество световых импульсов определяет число аэрозольных частиц.

Конструктивно прибор состоит из одного блока.

Счетчик может быть подключен к персональному компьютеру через разъем RS 232.

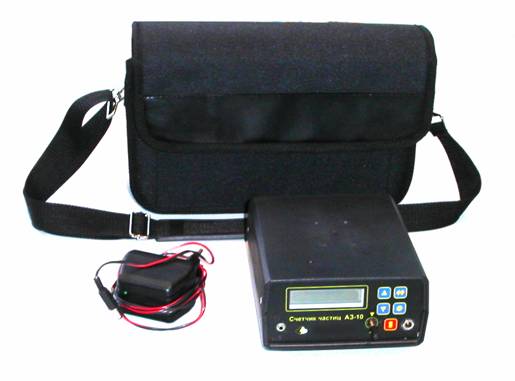

Счетчик аэрозольных частиц АЗ-10
