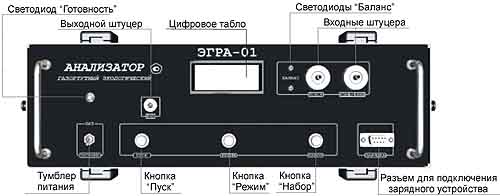

Экологический газортутный анализатор ЭГРА-01
Снят с производства, замена - УКР-1МЦ, РА-915М
Предназначен для измерения содержания ртути в атмосферном и почвенном воздухе.
По принципу действия и устройству аналогичен АГП-01, АГП-01М, УКР-1МЦ.
Достоинства
- Высокая чувствительность; получение результатов анализов непосредственно на месте их выполнения
- Быстрое обнаружение зон и локализация точек, загрязненных ртутью
- Портативность; микропроцессорное управление
- Автоматический выбор объема пробы и блокировка измерительного режима при обнаружении высоких уровней загрязнения
Обеспечен утвержденными методиками измерений (применимы все методики для АГП-01), обеспечивает определение содержания паров ртути на уровне ПДК атмосферного воздуха (0,0003 мг/м³) и ниже.
Недостатком прибора является, как и у АГП-01, невысокая помехозащищенность (на результаты измерений влияет влажность воздуха и присутствие целого ряда органических и неорганических соединений). ЭГРА-01 фактически выпускается единичными экземплярами (малыми сериями), поэтому возможны проблемы с комплектацией. техническим обслуживанием и поверкой.
Со специальным почвенным зондом анализатор, как и АГП, позволяет производить измерение содержания паров ртути в почвенном воздухе. Данный метод применяется при экологических исследованиях (картирование загрязненных ртутью участков почв и грунтов), геохимических методах поисков месторождений полезных ископаемых (ртути, золота, полиметаллических месторождений).
Технические характеристики
Диапазон измерения концентраций ртути в воздухе, мг/м³ | режим «измерение» | 0,00002...0,1 |
режим «поиск» | 0,001...0,3 | |
Основная погрешность измерений, %, не более | 25 | |
Время установления рабочего режима, мин, не более | 15 | |
Время измерения, мин | 1...10 | |
Встроенный источник питания (аккумуляторная батарея) напряжение, В | 10...15 | |
Средняя потребляемая мощность, Вт, не более | 4.0 | |
Диапазон рабочих температур, °C | 1...40 | |
Габаритные размеры, мм | 350×120×195 | |
Масса анализатора с источником питания, кг | 6 |
Рекомендации по применению
Прибор рекомендуется для центров госсанэпиднадзора (отделы промышленной гигиены, коммунальной гигиены, гигиены детей и подростков), аварийных служб штабов ГО и ЧС и специализированных предприятий.
Метрологическое обеспечение
ЭГРА-01 включен в государственный реестр средств измерений РФ. Рекомендации по проведению поверки входят в комплект поставки прибора. Поверка производится ежегодно территориальными органами Госстандарта.
Для поверки необходимо следующее оборудование:
- Устройство возгонки УВ-1 или УВН-1А с комплектом стандартных образцов массовой доли ртути СОРТ или генератор паров ртути ГПР-1, ГПР-2. При использовании стандартных образцов требуются также аналитические весы не ниже 2 класса точности.
- U-образный манометр для проверки герметичности газовоздушного тракта.
- Счетчик газа барабанный типа РБ или другой счетчик газа с аналогичными характеристиками для проверки и настройки расхода воздуха.
- Фильтры-ртутепоглотители (для подачи на вход прибора воздуха, не содержащего ртути).
Работы по регулировке и поверке газортутных анализаторов выполняются в вытяжном шкафу.
Методическое обеспечение
- Методические указания по определению содержания паров ртути в воздухе рабочей зоны и атмосферном воздухе населенных пунктов методом атомно-абсорбционной спектрометрии. МУК. 4.1.005-94
- Государственная система обеспечения единства измерений. Методика выполнения измерений для быстрого обнаружения зон, зараженных ртутью. МВИ 1.172-93
Предлагаем полный сборник нормативных и методических документов в области работ со ртутью.
Основной комплект поставки
- Анализатор ЭГРА (базовый блок со встроенным аккумуляторным источником питания)
- Воздухозаборник
- Зарядное устройство / внешний источник питания от сети 220 В 50 Гц
- Комплект ЗИП
- Документация
- Упаковка
Дополнительный комплект поставки
- Зонд для отбора проб почвенного воздуха
- Устройство возгонки УВ-1 (только б/у)
- Устройство возгонки и накопления УВН-1А
- Комплект стандартных образцов СОРТ
- Генератор паров ртути ГПР-2
- Фильтры-ртутепоглотители
- Методики выполнения измерений (сборник, ксерокопии или оригиналы с печатью разработчика)
