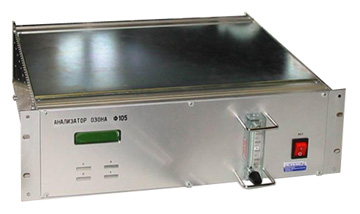

Оптический анализатор озона Ф-105

Оптический анализатор озона Ф-105

Оласть применения

  • Атмосферный мониторинг - контроль атмосферного воздуха.
  • Здравоохранение - контроль содержания озона в поликлиниках, больницах, санаториях, на морских и горных курортах.
  • Научно-исследовательские задачи.

Принцип действия

Анализатор Ф-105 представляет собой оптический фотометр.

Явление поглощения света при пропускании через газовую смесь, содержащую озон, традиционно используется для измерения содержания озона в атмосфере с высоким уровнем точности. Молекулы озона имеют максимум поглощения при длине волны света в 254 нм, что соответствует полосе испускания ртутной лампы низкого давления. На рисунке 1 представлена блок-схема анализатора озона. Свет пропускается через ячейку длиной 15 см с кварцевыми стеклами. Ртутная лампа низкого давления расположена с одной стороны ячейки, а фофотодиод – с другой. Фотодиод имеет встроенный интерференционный фильтр, настроенный на длину волны 254 нм, что соответствует полосе ртутной лампы. Встроенный насос нагнетает воздух с расходом примерно 1 л/мин. Электромагнитный клапан обеспечивает подачу воздуха в измерительную ячейку поочередно через скруббер озона и минуя его. Измеряется интенсив-ность света, прошедшего через газ, который пропущен через скруббер (Io) и который направлен в ячейку напрямую (I). Концентрация озона вычисляется по значениям Io и I в соответствии с законом Ламберта-Бэра.

Оптический анализатор озона Ф-105

Технические характеристики

Диапазон измеряемых концентраций 0–10000 мкг/м3
Основная абсолютная погрешность 0–100 мкг/м3 ±20 мкг/м3
100–1000 мкг/м3 ±(14+0,06*Cx)
Относительная погрешность 1000 – 10000 мкг/м3 ±7%
Объёмный расход 1,0±0,3 л/мин
Условия эксплуатации температура +10...+35 °C
давление 630 – 800 мм рт.ст.
влажность до 95%
Напряжение питания 220В, 50 Гц
Потребляемая мощность 50 Вт
Габаритные размеры, не более 482x410х132 мм
Масса, не более 8,2 кг

Комплект поставки

Тип комплекта Состав
Стандартный
  • газоанализатор,
  • руководство по эксплуатации,
  • методика поверки,
  • дискета с программным обеспечением
Дополнительный
  • Пылезащищенное исполнение корпуса
  • Держатель проточных аэрозольных фильтров
  • Комплект аэрозольных фильтров
  • Внутренняя память с возможностью усреднения данных
  • Внешний накопитель данных
  • Внешний преобразователь напряжения 12/220 В (для подключения к бортовой сети автомобиля)
  • Трубка фторопластовая (2 м)
  • Фильм на CD для обучения работе с прибором
