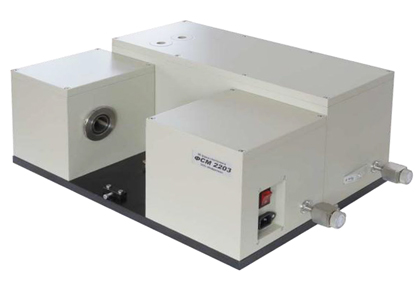

ИК Фурье-спектрометр ФСМ 2203

ИК Фурье-спектрометр ФСМ 2203

Лабораторный инфракрасный фурье-спектрометр ФСМ 2203 предназначен для проведения исследований, требующих повышенного спектрального разрешения, в том числе для качественного и количественного анализа газов.

Прибор работает в средней ИК-области спектра, имеет оптический порт для ввода излучения от внешнего источника, оснащен системой продувки инертным газом.

Технические характеристики

Спектральный диапазон, см‑1 400...7800
Спектральное разрешение, см‑1 0,1
Отношение сигнал/шум (время измерения 1 мин при 2000 см-1 и разрешении 4 см-1) >20000
Количество каналов измерения 2
Светоделитель KBr с многослойным покрытием на основе Ge
Источники излучения Высокотемпературный металлокерамический или внешний
Детекторы DTGS, охлаждаемое фотосопротивление PbSe
Размеры кюветного отделения, мм 200×200×185
Габаритные размеры, мм 570×400×250
Масса, кг 36

ИК Фурье-спектрометр с такими параметрами может быть успешно использован в качестве инструмента для измерения тонкой структуры колебательно-вращательных спектров молекул атмосферных и загрязняющих атмосферу газов.

Прибор имеет два канала регистрации, один из которых обеспечивает работу от собственного источника излучения, а другой позволяет измерять излучение, которое вводится через оптический порт от внешнего источника.

Для регистрации спектров могут использоваться различные, в том числе охлаждаемые, детекторы, переключение которых осуществляется автоматически.

С помощью этого спектрометра можно осуществлять анализ загрязнений атмосферы как с использованием отбора пробы в газовую кювету, так и дистанционно, используя трассовый метод определения.

На основе ИК Фурье спектрометра ФСМ 2203 уже создан опытный образец специализированного анализатора газового состава атмосферы ИФС-М, входящего в один из модулей сетевого комплекса аппаратуры для Федеральной службы по гидрометеорологии и мониторингу окружающей среды.

Анализатор предназначен для измерения содержания климатически активных газовых составляющих (CH4, CO, CO2, H2O, N2O) в двух режимах: – непосредственно в толще атмосферы с использованием Солнца, как внешнего источника, – для исследования проб приземного воздуха внутри многоходовой сорокаметровой газовой кюветы с излучением от встроенного источника.

Эта разработка является частью Федеральной целевой программы «Создание и развитие системы мониторинга геофизической обстановки над территорией Российской Федерации на 2008–2015 годы».

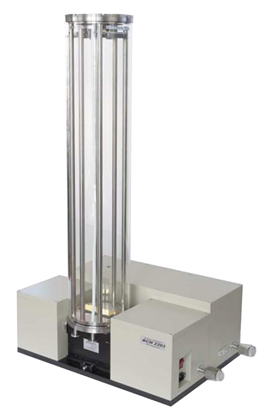

Анализатор имеет 2 канала регистрации. Он снабжен многоходовой газовой кюветой с длиной оптического пути до 40 метров для измерения состава приземного воздуха и оптическим портом для ввода солнечного излучения из следящей системы модуля «Солнечный спектрометр» для измерения газового состава в толще атмосферы.

ИК Фурье-спектрометр ФСМ 2203

Пределы обнаружения газов для кюветы 40 м

Газ Предел обнаружения, ppm Среднегодовая концентрация в приземном слое атмосферы, ppm
СО2 1 375
СН4 0,02 1,85
СО 0,05 0,2
N2О 0,04 0,3

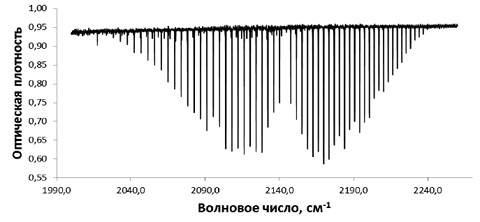

Спектр ИК-пропускания CO

ИК Фурье-спектрометр ФСМ 2203

Длина оптического пути 40 м, детектор — охлаждаемое фотосопротивление PbSe, время измерения 30 с. Спектральное разрешение 0,1 см-1, без аподизации.

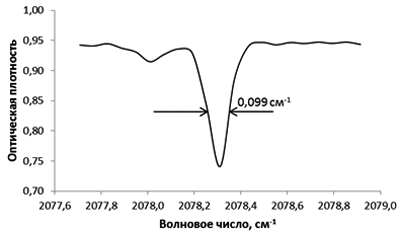

Спектр ИК-пропускания CO

ИК Фурье-спектрометр ФСМ 2203

Длина оптического пути 40 м, детектор — охлаждаемое фотосопротивление PbSe, время измерения 30 с. Спектральное разрешение 0,1 см-1, без аподизации. Показана ширина аппаратной функции.
