Газоанализатор микроконцентраций кислорода фотолюминесцентный ГКЛ-01

Снят с производства

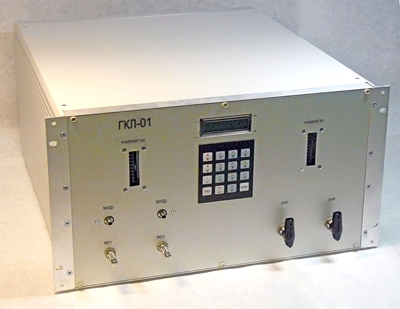

Газоанализатор микроконцентраций кислорода фотолюминесцентный ГКЛ-01

Газоанализатор микроконцентраций кислорода фотолюминесцентный ГКЛ-01 предназначен для определения содержания кислорода (О2) в смеси с азотом (N2), аргоном (Ar), гелием (He), водородом (H2) и в смесях с другими газами, не реагирующими с кислородом, между собой и с материалом люминесцентного чувствительного элемента газоанализатора.

Область применения газоанализатора

  • в качестве рабочего средства измерения высокой точности для аттестации чистых газов и поверочных газовых смесей (ПГС) в баллонах под давлением в органах государственной метрологической службы и заводских лабораториях предприятий по производству и выпуску чистых газов и ПГС;
  • для технологического контроля содержания кислорода в чистых газах на предприятиях по выпуску полупроводниковых структур различной степени сложности, установках для получения газообразного азота и др. чистых газов.

Устройство и принцип действия

Газоанализатор ГКЛ-01 представляет собой автоматический стационарный прибор непрерывного действия, конструктивно выполненный в металлическом корпусе, внутри которого расположены ячейка с чувствительным элементом, геттерный очиститель, блок контроллера и блок электромагнитных клапанов для коммутации потоков газовых смесей.

Принцип действия газоанализатора основан на тушении кислородом фотолюминесценции триплетного состояния молекул органических красителей, адсорбированных в жестких средах, представляющих собой мелкодисперсные порошки крупнопористого силикагеля.

Преимущества

  • Высокая чувствительность и избирательность газоанализатора. Присутствие в составе анализируемой смеси таких газов как азот, гелий, водород, аргон в любых концентрациях не оказывает мешающего влияния при определении содержания кислорода.
  • Отсутствие зависимости показаний газоанализатора от изменения давления и влажности анализируемой смеси. Незначительная зависимость показаний газоанализатора от изменения температуры анализируемой газовой смеси.
  • Продолжительный срок службы чувствительного элемента газоанализатора.

Технические характеристики

Диапазоны измерений объемной доли кислорода, млн-1 0...10, 0...100
Пределы допускаемой основной погрешности диапазон 0..10 млн-1 ±0,1 млн-1 (в диапазоне 0...2 млн-1)
±5% (в диапазоне 2...10 млн-1)
диапазон 0...100 млн-1 ±0,6 млн-1 (в диапазоне 0...20 млн-1)
±3% (в диапазоне 20...100 млн-1)
Предел допускаемого времени установления выходного сигнала Т0,9 , мин 30
Время выхода газоанализатора на рабочий режим, не более, мин 90
Способ отбора пробы принудительный, за счет избыточного давления в точке отбора пробы или от внешнего побудителя расхода
Выходной цифровой сигнал RS 232 и RS 485
Выход унифицированного аналогового токового сигнала (4...20) мА
Электропитание от сети переменного тока напряжением 220 В
Условия эксплуатации температура окружающей среды, °С 15...35
относительная влажность, % 30...80 при 25 °С
атмосферное давление, кПа 84,0...107
Габаритные размеры, мм, не более (Д×Ш×В) 494×271×483
Масса, кг, не более 20
