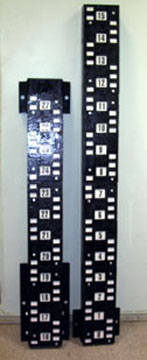

Рейка морская водомерная стационарная ГМ-3

Рейка морская водомерная стационарная ГМ-3

Рейка представляет собой несколько металлических пластин, закрепленных на металлическом основании (швеллере), имеющих отверстия для размещения вкладышей делений шкалы и ее оцифровки.

Рейка изготавливается длиной 2,8; 4,0; 6,0; 8,0; 10,0; 12 м (применительно к пределам колебания уровня в пункте ее установки) и состоит из двухметровых блоков (за исключением рейки длиной 2,8 м, состоящей из одного блока).

Каждый двухметровый блок состоит из пяти чугунных пластин, закрепленных болтами на двухметровом швеллере. Рейка длиной 2,8 м состоит из семи таких же пластин, закрепленных на швеллере длиной 2,8 м.

Швеллер верхнего блока рейки изготовляется на 70 мм длиннее для укрепления чугунной марки, на которой размещен выступ для установки нивелирной рейки. Двухметровые блоки рейки соединяются между собой угловыми металлическими пластинами, изготовленными из уголкового железа.

Каждая чугунная пластина имеет окна, в которые вставляются эмалированные вкладыши делений и эмалированные цифровые вкладыши. Вкладыш делений рейки вместе с чугунными промежутками между ними образует шкалу рейки.

Цифровые вкладыши расположены посередине рейки через 10 см, начиная от нуля.

Крепление рейки к вертикальной опоре осуществляется болтами через отверстия в крайних планках, соединяющих блоки рейки, а также через отверстия в крайних планках, закрепленных для этой цели на верхнем и нижнем концах рейки.

Рейка соответствует ТУ 25–08–698–70.

Срок службы — не ограничен.

Основные технические характеристики

Цена делений рейки, см 2
Погрешность собранной рейки не превышает, мм на каждый погонный дециметр рейки +/- 1
на каждый погонный метр рейки +/- 2
на каждые 4 пог. м рейки +/- 4

Габаритные размеры и масса реек

Длина рейки, м Габаритные размеры, м Масса, кг
2,8 290х24х8 85
4,0 410х24х8 130
6,0 610х24х8 195
8,0 810х24х8 260
10,0 1010х24х8 325
12,0 1210х24х8 390
