Генератор нулевого воздуха ГНГ-01

Генератор нулевого воздуха ГНГ-01

Внесён в Государственный реестр средств измерений РФ под № 26765-15

Генератор нулевого воздуха модели ГНГ-01 является эталонной мерой и предназначен для воспроизведения размера единицы массовой концентрации определяемых примесей в нулевом воздухе:

  • оксида азота (NO),
  • диоксида азота (NO2),
  • озона (О3),
  • диоксида серы (SO2),
  • сероводорода (H2S),
  • аммиака (NH3),
  • оксида углерода (СО) и углеводородов.

Область применения

Генератор нулевого воздуха в соответствии с ГОСТ 8.578-2002 применяется в качестве рабочего эталона 1-го разряда для получения нулевого воздуха с нормированным содержанием определяемых примесей.

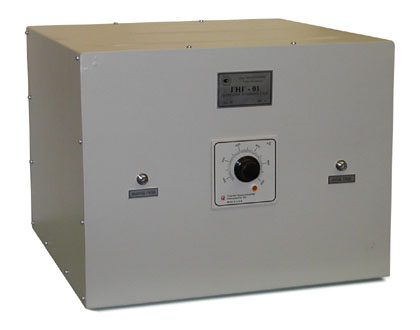

Генератор нулевого воздуха ГНГ-01

Нулевой воздух используется при градуировке и поверке газоанализаторов контроля атмосферного воздуха, воздуха рабочей зоны, а также в качестве газа-разбавителя для динамических и термодиффузионных генераторов поверочных газовых смесей различных типов.

Генератор нулевого воздуха ГНГ-01

Генератор нулевого воздуха модели ГНГ-01 представляет собой стационарный прибор, исполненный в виде двух блоков: блока компрессора и блока очистки.

Блок компрессора осуществляет забор воздуха, предварительную очистку от механических примесей, осушку, охлаждение, слив конденсата и поддержание постоянного давления на выходе из системы.

Блок очистки осуществляет очистку сжатого воздуха при помощи скрубберов (фильтров) от фоновых примесей и пыли.

Воздух, выходящий из компрессора и имеющий в результате сжатия повышенную относительную влажность, охлаждается в змеевике-охладителе, конденсат отделяется и выводится наружу через специальный фильтр.

Далее частично осушенный воздух поступает в ресивер, используемый для поддержания постоянного давления, а затем на осушитель, заполненный оксидом алюминия, где происходит отделение влаги до точки росы -20 °С и очистка от механических примесей.

Через редуктор, задающий давление на выходе генератора, воздух подается в блок очистки, где происходит удаление оксидов азота, диоксида серы, озона, сероводорода, аммиака.

На конечном этапе осушенный воздух проходит через реактор, нагретый до 350 °С, для каталитического окисления СО и углеводородов до СО2. Далее очищенный сухой воздух проходит через зернистый фильтр, который задерживает частицы с размером более 10 мкм.

Метрологические характеристики

Определяемая примесь в нулевом воздухе Массовая концентрации определяемых примесей в нулевом воздухе (С*) не более, мг/м³
Оксиды азота (NO+NO2) 0,005
Озон (О3) 0,003
Диоксид серы (SO2) 0,005
Сероводород (H2S) 0,003
Аммиак (NH3) 0,010
Оксид углерода (CO) 0,10
Углеводороды в пересчете на метан 0,10

С* = Сизм + (Doизм)/100,

где

  • Сизм - наибольшее допускаемое значение массовой концентрации примеси в нулевом воздухе на выходе генератора при его испытаниях (поверке), мг/м³
  • Do - границы относительной погрешности измерений массовой концентрации примеси в нулевом воздухе на выходе генератора (при Р=0,99) при его испытаниях (поверке) на комплексах эталонной аппаратуры, входящих в состав ГЭТ 154-01, %.

Основные технические характеристики

Диапазон задания давления на выходе генератора (при этом расход очищенного воздуха на выходе генератора не должен превышать 20 дм³/мин) 100...400 кПа
Пределы допускаемой абсолютной погрешности поддержания давления в течение 8 ч непрерывной работы ±25 кПа
Точка росы (влажность воздуха на выходе генератора), не более -10 ±5 °C
Время прогрева, не более 30 мин
Время непрерывной работы, не менее 8 часов
Срок работы генератора без замены фильтров блока очистки, не менее 1 год
Питание генератора от сети переменного тока 220 ±(22...33) В, частотой 50 ±1 Гц
Потребляемая мощность, не более 1000 ВА
Условия эксплуатации диапазон температуры окружающего воздуха 15...25 °С
диапазон атмосферного давления 84...106,7 кПа (630...800 мм рт. ст.)
относительная влажность окружающей среды при температуре 25 °С не более 98 %
массовая концентрация нормируемых вредных веществ в воздухе на входе генератора не более предельно допустимых концентраций (ПДК) в соответствии с ГОСТ 12.1.005-88
Габаритные размеры блоков генератора, не более блок компрессора 850×500×800 мм
блок очистки 400×400×300 мм
Масса блоков генератора блок компрессора не более 50 кг
блок очистки не более 7 кг

Комплект поставки:

Генератор модели ГНГ-01, включая:

  • блок компрессора - 1 шт.
  • блок очистки - 1 шт.
  • Руководство по эксплуатации - 1 экз.
  • Методика поверки - Приложение А к Руководству по эксплуатации - 1 экз.
