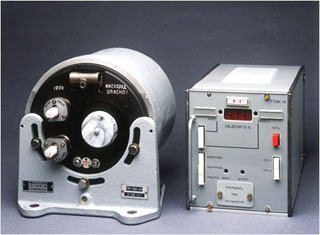

Термомагнитный газоанализатор ГТМК-18, ГТМК-18В

Термомагнитный газоанализатор ГТМК-18, ГТМК-18В

Внесён в Государственный реестр средств измерений РФ под номером 53580-13

Газоанализатор предназначен для непрерывного измерения объемной доли кислорода в двухкомпонентных газовых смесях: кислород-азот; кислород-аргон; кислород-гелий; кислород-двуокись углерода; кислород-метан; кислород-водород в технологических процессах, химических, нефтехимических производств, металлургии и т.д., а также для измерения кислорода в отходящих газах топливосжигающих установок.

Принцип действия - термомагнитный.

Способ забора пробы - принудительный.

Исполнение - блочно-модульное.

Тип газоанализатора - стационарный.

Основные технические характеристики

Диапазон измерения (0...1), (0...2), (0...5), (0...10), (0...20), (0...50), (0...100), (15...25), (20...80), (50...100), (80...100), (90...100), (95...100) % об.
Основная приведенная погрешность +6% для диапазонов (0...1), (0...2) и (95...100),
+4% для остальных диапазонов
Выходной сигнал (0...5) мA, (4...20) мА, (0...100) мВ, (0...1) В, (0...5) В
Время установления показаний 37 c
Расход анализируемой газовой смеси (9+0,6) л/ч
Время прогрева газоанализатора 120 мин
Потребляемая мощность 75 ВA
Габаритные размеры и масса составных частей газоанализатора ПП-16 (240×240×260) мм, 10 кг
ПП-16В (240×240×260) мм, 11 кг
ПРП (170×190×340) мм, 7 кг

Модификации

Обозначение Шифр прибора Диапазон измерений концентрации О2, % Неизмеряемые компоненты (один из указанных)
5Г1.550.225 ГТМК-18-00 0...1 N2, СО2, СН4, Н2, (СО2 + N2), (Н2 + N2), (СН4 + N2), (СО2 + Н2)
5Г1.550.225-01 ГТМК-18-01 0...2 N2, СО2, СН4, Н2, Аr, (СО2 + N2), (Н2 + N2), (СН4 + N2), (СО2 + Н2)
5Г1.550.225-02 ГТМК-18-02 0...5 N2, СО2, Не, Аr, (СО2 + N2)
5Г1.550.225-03 ГТМК-18-03 0...10 N2, СО2, Не, Аr, (СО2 + N2)
5Г1.550.225-04 ГТМК-18-04 0...20 N2, (СО2 до 20 % + N22, (СО2 до 10% + N2)
5Г1.550.225-06 ГТМК-18-06 0...100 N2, (СО2 до 5 % + N2)
5Г1.550.225-07 ГТМК-18-07 15...20 N2
5Г1.550.225-08 ГТМК-18-08 20...80 N2
5Г1.550.225-09 ГТМК-18-09 50...100 N2
5Г1.550.225-10 ГТМК-18-10 80...100 N2
5Г1.550.225-11 ГТМК-18-11 90...100 N2
5Г1.550.225-12 ГТМК-18-12 95...100 N2
5Г1.550.225-13 ГТМК-18В-13 0...1 N2, СО2, СН4, Н2, (СО2), (Н2 + N2), (СН4 + N2), (СО2 + Н2)
5Г1.550.225-14 ГТМК-18В-14 0...2 N2, СО2, СН4, Н2, Аr, (СО2 + N2), (Н2 + N2), (СН4 + N2), СО2 + Н2)
5Г1.550.225-15 ГТМК-18В-15 0...5 N2, СО2, Не, Аr, (СО2 + N2),
5Г1.550.225-16 ГТМК-18В-16 0...10 N2, СО2, Не, Аr, (СО2 + N2),
5Г1.550.225-17 ГТМК-18В-17 0...20 N2, (СО2 до 20 % + N2)
5Г1.550.225-18 ГТМК-18В-18 15...20 N2

Дополнительная информация

Газоанализатор состоит из измерительного преобразователя ПРП и первичного преобразова-теля ПП-16.

Измерительный преобразователь ПРП имеет обыкновенное исполнение.

Первичный преоб-разователь в модификации ГТМК-18 имеет обыкновенное исполнение ПП-16, в модификации ГТМК-18В - взрывобезопасное исполнение ПП-16В с маркировкой по взрывозащите IExdIICT3.

Расстояние между модулями не более 300 м.
