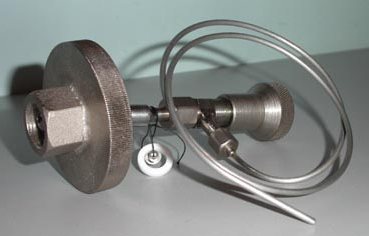

НАТЕКАТЕЛЬ Н-12

Назначение

Натекатель (вентиль тонкой регулировки) Н-12 - игольчатый вентиль тонкой регулировки расхода газа, предназначен для регулирования расхода газовой среды и перекрытия газопроводов. Конструкция натекателя выполнена из нержавеющей стали, сальниковое уплотнение - из фторопласта. Седло выполнено из меди, покрытое никелем.

Натекатель снабжен ниппелем, накидной гайкой и резиновой прокладкой. При этом накручивание накидной гайки на баллон может производится без применения гаечного ключа. Снятие (раскручивание) натекателя с баллона может производится также без применения гаечною ключа, но при этом необходимо предварительно закрыть баллон, затем открыть натекатель и сбросить газ, находящийся в пространстве между баллоном и натекателем.

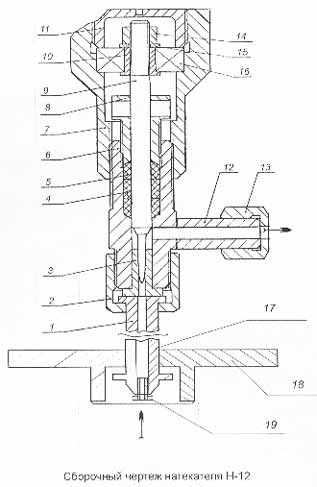

1. ниппель
2. гайка накидная
3. седло
4. уплотнитель
5. уплотнитель
6. штуцер
7. корпус
8. прижим
9. игла
10. втулка
11. пробка
12. штуцер
13. гайка накидная
14. гайка
15. шайба
16. подшипник
17. ниппель
18. гайка накидная
19. резиновое уплотнение

Технические характеристики

Натекатель Н-12 предназначен для работы в следующих условиях:

Натекатель должен быть герметичным и обеспечивать герметичность запирания при избыточном давлении воздуха 14,7 Ml in (150 атм.).

По специальному заказу возможна комплектация натекателя манометром. В заявке необходимо указать требуемые параметры манометра:

• давление,
• тип газа,
• размер.

Техническое обслуживание

При использовании натекателя в первый раз необходимо сформировать внутреннюю геометрию седла 3.

Для этого необходимо:

• установить натекатель на баллон
• затянуть накидную гайку 18
• с усилием закрыть натекатель, вращая корпус 7

В процессе эксплуатации натекатель может потерять герметичность. Для восстановления герметичности необходимо прижимом 8 затянуть через отверстие в корпусе 7 сальниковые уплотнения 4,5. Для этого вставьте в отверстие корпуса металлический стержень диаметром 4 мм и проверните до упора корпус 7 по часовой стрелке.

Во время работы не допускается полное выкручивание иглы 9. При открытии натекателя рекомендуется выполнять количественный контроль расхода газа по соответствующим приборам; при этом максимальное количество оборотов от положения полного закрытия должно быть не более 8...10. Закрывать натекатель рекомендуется до положения полного перекрытия потока газа согласно показаниям соответствующих приборов.

В процессе эксплуатации может происходить развальцовка седла 3. При этом точность регулировки расхода газа ухудшается. Для замены седла необходимо:

• открутить накидную гайку 2
• вставить через отверстие в корпусе 7 в отверстие прижима 8 металлический стержень диаметром 4 мм
• ослабить прижим 8, вращая корпус 7 против часовой стрелки
• вытащить металлический стержень, полностью выкрутить корпус с иглой
• удалить из штуцера 6 старое седло 3
• вставить в штуцер 6 новое седло, предварительно отожженное в пламени горелки до температуры красного каления и быстро охлажденное в спирте
• собрать натекатель и сформировать геометрию седла

Варианты исполнения и модификации натекателя Н-12

РАЗНАЯ РЕЗЬБА ПРИСОЕДИНЕНИЯ К ВЕНТИЛЯМ (№18 на чертеже)

Резьба присоединительной гайки входа натекателя должна совпадать с резьбой вентиля, на который он будет устанавливаться.

ВАРИАНТЫ ИСПОЛНЕНИЯ НАКИДНОЙ ГАЙКИ ВХОДА:

• Резьба правая присоединительной гайки СП 21,8 14 ниток на 1 дюйм подходит на вентили типа КВ-1, ВК-97-1 и т.п.
• Резьба правая трубная цилиндрическая G3/4 — под вентили КВБ-53, ВК-94 и т.п.
• Резьба левая СП 21,8 14 ниток на 1 дюйм — под вентили типа ВВБ-54, ВВ-55 и т.п. для горючих газов.

МАТЕРИАЛ СЕДЛА (№3 на чертеже)

Выбирается в зависимости от типа газа в баллоне: агрессивные компоненты (H2S, SO2, меркаптаны) вступают в химические реакции с медью, поэтому для них седло выполняется из алюминиевого сплава. Для газов с неагрессивными компонентами седло натекателя изготавливается из меди.

РАЗНЫЕ ВАРИАНТЫ ВЫХОДА (№12 на чертеже)

Выход натекателя комплектуется на выбор:

• штуцером (M8*1.25, д.у. 3 мм) с накидной гайкой — вариант для самостоятельного присоединения газовой трассы заказчика
• штуцером с накидной гайкой и оливкой Ø4,5 мм — для присоединения к натекателю трубок из резины, ПВХ и проч.
• штуцером с накидной гайкой и капилляром из нержавеющей стали Ø1,6 мм и длиной 150 см (комплектация натекателя с капилляром)
• штуцером с накидной гайкой и капилляром из нержавеющей стали Ø3,0 мм и длиной 150 см (комплектация натекателя с капилляром)

Конструкция ниппеля позволяет герметично подключать его к баллону без прокладки (конус по латуни). В некоторых случаях, например, для быстрой смены натекателя, удобно использовать резиновую прокладку. Натекатель комплектуется прокладкой из резины для работы с неагрессивными газами при больших концентрациях (>0,1 %) либо прокладкой из фторопласта для агрессивных газов.
