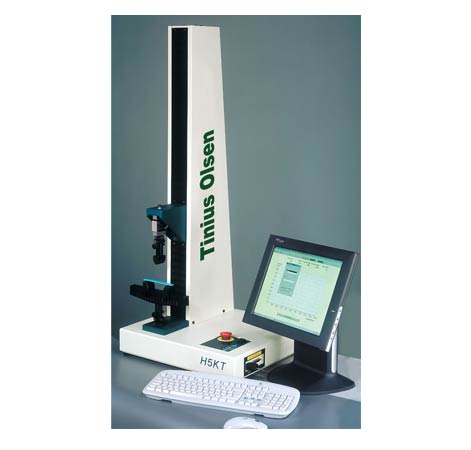

Разрывная машина H-5K-T

Разрывная машина H-5K-T

  • Максимальная нагрузка 5 кН (500 кг).
  • Диапазон рабочих скоростей 0,001–1000 мм/мин
  • Скорость возврата 0,001–500 мм/мин
  • Максимальный ход траверсы 750 мм (EXTENDED – ход траверсы увеличен на 254 мм)

Управление происходит посредством ПК через программное обеспечение QMAT XT, включенное в стоимость машины.

Все машины T-серии обеспечивают:

  • точность измерения нагрузки 0,5 %
  • точность измерения деформации 0.0001 мм
  • погрешность установленной скорости 0,005 %

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Консоль Управления

  • Совместимость с S и T сериями
  • Полное управление всеми функциями машин через ПК
  • Постизмерительная обработка и статистический анализ результатов испытаний
  • Структурированная оболочка базы данных с функциями поиска и сортировки
  • Генерирование собственных метод-шаблонов испытаний по любому стандарту
  • База готовых метод-шаблонов (более 1200 международных стандартов)
  • Русификация производится с помощью переводчика OMAT Translator, что позволяет отражать в переводе терминологию отрасли пользователя

Рама Нагружения

  • Максимальная нагрузка 5кН (500 кг).
  • Тип: настольная с электромеханическим способом силообразования.
  • Усиленное, кубическое основание.
  • Прецизионный винт подачи.
  • Жесткость рамы 2 кН/мм при нормальных точках нагружения.
  • Высокоточный серво электропривод с питанием постоянным током.
  • Регулируемые концевые микро выключатели ограничения максимального хода подвижного захвата.
  • Винт подачи защищен кожухом сильфонного типа.
  • Кнопка экстренного останова движения подвижного захвата.

Система Измерения Нагрузки

  • Силоизмерительная ячейка Z-типа.
  • Соответствует требованиям EN10002-2, ASTM Е4, DIN51221
  • Погрешность измерения нагрузки 0,5% в диапазоне 2–100% от максимальной ёмкости используемого тензодатчика.
  • Совместимые тензодатчики: 5Н, 10Н, 25Н, 50Н, 100Н, 250Н, 500Н, 1000Н, 2500Н, 5000Н.
  • Автоматическая идентификация устанавливаемого тензодатчика и автоматическая настройка рабочих параметров машины.
  • Разрешающая способность тензодатчика 1/32000 (растяжение или сжатие).
  • Измерение нагрузки с частотой 200 раз в секунду.
  • Единицы измерения нагрузки: Ньютоны, Килограммы, Фунты.
  • Система защиты ячейки от перенагружения.
  • Программируемые пределы рабочих параметров нагружения.
  • Программируемое предварительное нагружение образца.
  • 16-ти битный высокоскоростной АЦП.

Система Измерения Удлинения/Деформации

Диапазон измерения от 0 до 750 мм
Разрешающая способность / погрешность 0.0001 мм
Погрешность скорости авто-возврата подвижного захвата в исходное положение +/-0.01 мм
Индикация удлинения/деформации, в абсолютных и относительных единицах мм, %

  • Измерение непосредственно от винта подачи.
  • Программируемые пределы допустимых рабочих параметров перемещения подвижного захвата

Управление Скоростью

Диапазон рабочих скоростей при нагрузке от 1 Н до 2.5 кН от 0.001 до 1000 мм/мин
при нагрузке от 5 кН до 1 кН от 0.001 до 500 мм/мин
Диапазон рабочих скоростей авто-возврата от 0.001 до 1500 мм/мин
Шаг программирования скорости 0.001 мм/мин
Погрешность относительно установленной скорости 0.005%
Диапазон скоростей предварительного нагружения от 0.001 до 1000 мм/мин

  • Система защиты электропривода от перегрева и токовой перегрузки.
  • Звуковое оповещение перемещения захвата при скорости меньше 10 мм/мин.
  • 4-х квадрантный электропривод.
  • 32-х битный контроллер управления скоростью.

Основные характеристики

Максимальный ход 750 мм (без учета захватов)
Максимальный диаметр образца 200 мм
Питание машины (в комплекте с машиной поставляется трансформаторный блок питания, входное напряжение 220/240В или 110/125В) 48 В, 50/60 Гц, 500 Вт
Условия эксплуатации Рабочая температура от 0...38 °С
Температура хранения от -10...45 °С
Влажность (без образования конденсата) 10%...90%
Габариты (ВхШхГ) 1140х490х450 мм
Вес 50 кг

Дополнительное оборудование

  • Карта многоканального сигнального процессора.
  • PCL5 и PCL6 совместимые принтеры (например HP Laser Jet 1100 или Xerox P8ex)
  • Датчики деформации.
  • Датчики смещения.
  • Термо/крио камера (от -70 до +300 °С).
  • ПК для внешнего управления, сбора и хранения данных, посредством специализированного ПО.
