Данное оборудование указано в следующих разделах каталога:

Источники микропотока паров и газов

Источники микропотока паров и газов

Источники микропотоков газов и паров (ИМ) используются в составе термодиффузионных генераторов и предназначены для:

  • градуировки и поверки хроматографов и газоанализаторов;
  • контроля погрешности методик количественного химического анализа воздуха рабочей зоны.

В зависимости от функции по Государственной поверочной схеме для средств измерений содержания компонентов в газовых средах (МИ 2001), ИМ разделяются на:

  • Рабочие эталоны первого разряда;
  • Эталоны сравнения.

Источники микропотока - рабочие эталоны 1-го разряда - внесены в Государственный реестр средств измерений РФ под № 46915-11

Принцип действия

ИМ представляют собой закрытые сосуды, заполненные чистым веществом (жидкостью или сжиженным газом).

При обдувании ИМ азотом или воздухом, вещество диффундирует в газовый поток, формируя газовую смесь с заданным значением массовой концентрации вещества.

Производительность ИМ зависит от температуры и параметров проницаемой части сосуда.

Конструктивное исполнение

  • A - Газопроницаемая полимерная трубка длиной от 20 до 120 мм;
  • Б - Фторопластовая ампула;
  • В - Фторопластовая ампула в металлическом кожухе;
  • Г - Стеклянный или металлический сосуд с внешней газопроницаемой полимерной трубкой длиной от 5 до 50 мм;
  • Д - Металлический сосуд с газопроницаемой мембраной;
  • Е - Металлический сосуд с внутренней газопроницаемой полимерной трубкой.

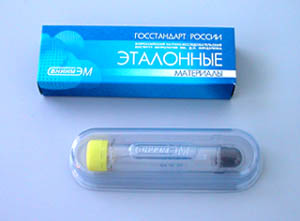

Источники микропотока паров и газов

Все ИМ изготавливаются под заказ из-за ограниченного срока годности. Работа по изготовлению и поверке ИМ начинается после согласования заказа и 100% предоплаты, и занимает в зависимости от сложности заказа от 9 до 13 недель.

Для оформления заказа потребитель должен указать:

  • на какой компонент должен быть изготовлен ИМ;
  • необходимая производительность ИМ (в мкг/мин);
  • тип термодиффузионного генератора, в комплекте с которым будет использоваться ИМ;
  • температура (°C), при которой будет использоваться ИМ.

Источники микропотоков газов и паров - эталоны сравнения

Изготавливаются по ХД 1.456.286 ТУ 1



Наименование Исполнение Номинальное значение температуры (Тн), °C Диапазон производительности при Тн, мкг/мин
Ацетон А, Б 90 5...7
Бензол А, Б 100 10...15
Толуол А, Б 100 7...10
О-ксилол А, Б 100 3...7
Бутанол А, Б 100 4...7
Метанол А, Б 100 8...12
Этилацетат А, Б 90 50...10
Гексан А, Б 100 6...10
Хлороформ А, Б 90 8...15
Дихлорэтан А, Б 90 5...8
Сероуглерод А,Б 80 10...20
М-ксилол А, Б 100 3...7
П-ксилол А, Б 100 3...7
Диоксид серы Д 30 0,05...0,1
Диоксид серы Г 30 0,1...1
Сероводород Г 30 0,1...1
Диоксид азота Г 30 0,1...1
Аммиак Г 30 0,1...1
Хлор Г 30 0,1...1

Источники микропотоков газов и паров - рабочие эталоны первого разряда

Номер в Государственном реестре средств измерений 15075-95

Изготавливаются по ТУ ИБЯЛ.418319.013



Наименование Исполнение Номинальное значение температуры (Тн), °C Диапазон производительности при Тн, мкг/мин
Аммиак А 30 0,1...2
Аммиак А 40 2...6
Ацетон А, Б 80 0,5...4
Ацетон А, Б 90 4...7
Ацетон А, Б 100 7...10
Ацетон А, Б 110 10...20
Ацетонитрил А, Б 80 1...4
Ацетонитрил А, Б 100 4...10
Бензол А, Б 50 0,1...1
Бензол А, Б 80 1...4
Бензол А, Б 100 4...15
Бензол А, Б 110 15...30
Бутанол А, Б 80 0,3...2
Бутанол А, Б 100 2...4
Бутанол А, Б 120 4...7
Бутанол А, Б 130 7...10
Бутилацетат А, Б 80 0,3...2
Бутилацетат А, Б 100 2...4
Бутилацетат А, Б 110 4...10
Бутилацетат А, Б 120 10...20
Бутилмеркаптан А, Б 80 0,6...2
Гексан А, Б 80 0,5...2
Гексан А, Б 90 2...6
Гексан А, Б 100 6...10
Гексан А, Б 110 10...30
Гептан А, Б 80 0,5...2
Гептан А, Б 90 2...6
Гептан А, Б 110 6...20
Декан А, Б 130 8...10
Декан А, Б 150 10...30
Диметилсульфид А, Б 70 0,5...4
Диметилдисульфид А, Б 90 0,5...2
Диметилдисульфид А, Б 100 2...5
Диоксид азота Г 30 0,2-6
Диоксид серы А 30 0,1-6
Диоксид серы А 35 0,3-8
Диоксид серы А 40 2-12
Дихлорэтан А, Б 80 0,5-3
Дихлорэтан А, Б 90 3-6
Дихлорэтан А, Б 100 6-10
Дихлорэтан А, Б 110 10-30
Диэтиловый эфир А, Б 80 1-10
Додекан А, Б 130 1-5
Додекан А, Б 150 10-30
Изопропанол А, Б 80 0,5-1
Изопропанол А, Б 90 1-2
Изопропанол А, Б 100 2-5
Изопропанол А, Б 110 5-15
Изопропиленбензол А, Б 120 1-10
Изопропилмеркаптан А, Б 70 0,1-1
М-ксилол А, Б 50 0,1-0,5
М-ксилол А, Б 80 0,5-2
М-ксилол А, Б 100 2-7
М-ксилол А, Б 120 7-30
Метанол А, Б 80 0,5-3
Метанол А, Б 90 3-6
Метанол А, Б 100 6-10
Метанол А, Б 110 10-20
Метилмеркаптан А, Б 40 0,3-2
Метилмеркаптан А, Б 50 2-5
Метилмеркаптан А, Б 70 5-10
Н-октан А, Б 80 0,5-2
Н-октан А, Б 100 2-10
Н-октан А, Б 110 10-20
Нафталин А 130 1-10
Нонан А, Б 120 5-10
О-ксилол А, Б 50 0,1-0,5
О-ксилол А, Б 80 0,5-2
О-ксилол А, Б 100 2-7
О-ксилол А, Б 120 7-30
П-ксилол А, Б 50 0,1-0,5
П-ксилол А, Б 80 0,5-2
П-ксилол А, Б 100 2-7
П-ксилол А, Б 120 7-30
Пентан А, Б 80 0,5-2
Пентан А, Б 90 2-15
Сероводород А 30 0,2-6
Сероводород А 35 0,3-8
Сероуглерод А, Б 60 2-10
Сероуглерод А, Б 80 10-15
Тетрахлорэтан А, Б 80 2-8
Тетрахлорэтан А, Б 90 8-15
Тетрахлорэтан А, Б 100 15-30
Толуол А, Б 50 0,1-0,5
Толуол А, Б 80 0,5-2
Толуол А, Б 100 2-7
Толуол А, Б 120 7-30
Тридекан А, Б 130 1-3
Тридекан А, Б 150 10-20
Трихлорэтилен А, Б 70 1-7
Ундекан А, Б 130 1-8
Фенол А 100 0,5-2
Фенол А 130 2-7
Формальдегид А, Б 80 0,1-0,5
Формальдегид А, Б 90 0,5-2
Фтористый водород А 60 0-0,51
Хлор Г 30 0,05-0,5
Хлор А 40 0,5-1,5
Хлорбензол А, Б 80 0,2-2
Хлорбензол А, Б 100 2-10
Хлористый водород Д 30 0,1-1
Хлористый водород Е 30 1-10
Хлористый метилен А, Б 50 0,5-2
Хлористый метилен А, Б 60 2-4
Хлористый этил А, Б 40 0,3-2
Хлороформ А, Б 80 0,2-2
Хлороформ А, Б 90 2-15
Хлороформ А, Б 100 15-30
Циклогексан А, Б 80 0,5-2
Циклогексан А, Б 100 2-4
Циклогексан А, Б 120 4-15
Циклогексанол А, Б 80 0,5-2
Циклогексанол А, Б 100 2-5
Циклогексанол А, Б 120 5-15
Циклогексанон А, Б 80 0,5-1
Циклогексанон А, Б 100 1-2
Циклогексанон А, Б 120 2-5
Четыреххлористый углерод А, Б 70 0,6-2
Четыреххлористый углерод А, Б 80 1-5
Четыреххлористый углерод А, Б 100 5-30
Этанол А, Б 80 0,5-3
Этанол А, Б 90 3-5
Этанол А, Б 100 5-7
Этанол А, Б 120 7-20
Этилацетат А, Б 80 0,5-3
Этилацетат А, Б 90 3-7
Этилацетат А, Б 100 6-10
Этилацетат А, Б 110 10-20
Этилбензол А, Б 80 0,5-2
Этилбензол А, Б 100 3-5
Этилбензол А, Б 120 10-30
Этилмеркаптан А, Б 60 0,2-1
Этилмеркаптан А, Б 80 1-12
Этилмеркаптан А, Б 120 2-20

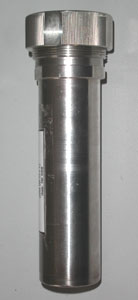

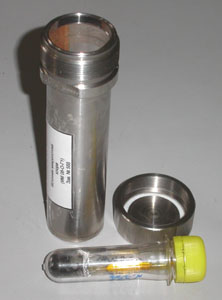

Источники микропотока на хлор (Cl2), хлороводород (HCl), серовдород (H2S), аммиак (NH3) и некоторые другие поставляются только в специальных контейнерах из нержавеющей стали.
