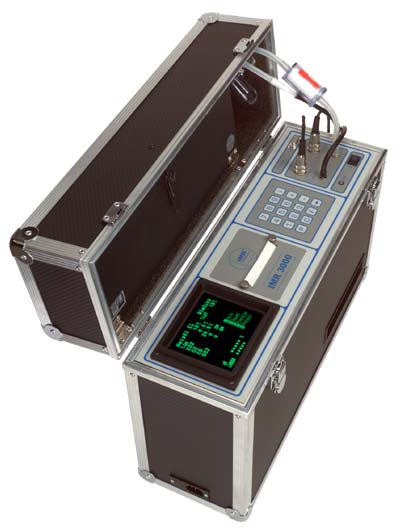

Переносной газоанализатор IMR 3000
Переносная высокотехнологичная системы для измерения О2, СО (H2 компенсировано), NO, SO2, NO2, H2S, СхНу, температуры сгораемого воздуха, температуры газа, разрежения/давления, сажного числа. Надежный расчет СО2, (коэффициента избытка воздуха и qA (потери отх. газов). Все показания отражаются на 5" мониторе. Возможность измерения в ppm, мг/м³, или мг/м³ (О2 -содержание) или в мг/Квт.ч.
С помощью интегрированного графического принтера имеется возможность получения различных форм протоколирования измеренных величин, включая линейный протокол, с помощью которого Вы можете одновременно графически изобразить данные измерений в 3-х каналах.
Интерфейс RS 232 С дает возможность хранения и обработки информации на удаленном компьютере.
Восьмиканальный аналоговый выход 0...10 Вольт или 4...20 мА является опцией.
Особенности IMR 3000
- До шести сенсоров в одном приборе
- 18 жестко программированных + 5 свободно программируемых видов топлива
- 5" монитор для одновременного отображения всех измеряемых величин
- Питание от сети или от аккумулятора, аккумуляторная ёмкость 6 часов
- Конденсатосборник с тонким фильтром
- Интерфейс RS 232 для передачи данных на персональный компьютер
- Встроенный малошумный термопринтер
- Сервисная компьютерная программа с автоматической диагностикой технического состояния прибора
- Подогреваемый зонд с термоэлементом NiCr-Ni, ручка зонда с устройством для измерения сажного числа посредством фильтрованной бумаги
- Прочный корпус (чемодан) с большим пространством для принадлежностей
- Распечатка протокола измерений с датой, временем, видом топлива
Основные технические характеристики
| Измеряемые величины | Диапазон и параметры измерений прибора | Способ измерения |
| О2 (кислород), % | 0...20,9 | электрохимический датчик |
| NО (окислы азота), ppm, мг | 0...2000 ppm** | электрохимический датчик |
| NО2 (опции двуокиси азота) | 0...100 ppm | электрохимический датчик |
| SО2 (двуокись серы) | 0...4000 ppm | |
| Н2S (сероводород) | 0...200 ppm | электрохимический датчик |
| СхНу (углеводороды) | 0...10% | оптический датчик |
| СО (окись углерода), мг (О2) | 0...4000 ppm | электрохимический датчик |
| СО2 (двуокись углерода), % | 0...CО2 макс* | расчетным методом |
| Температура воздуха, °С | -20 ±120 | полупроводниковый датчик |
| Температура газов, °С | -20 ± +800, кратковременно до 1200 | термопара NiCr-Ni |
| Разрежение/давление в месте замера, гПа | ±20 | полупроводниковый датчик |
| коэффициент избытка воздуха | 1,0 ±99,9 | расчетным методом |
| потери отходящих газов, % | 0...99.9 | расчетным методом |
| КПД сгорания топлива, % | + | расчетным методом |
| Сажа (сажное число) | Измерение при прокачке газа регулируемым насосом 1,63 ±0,07 дм³/мин через фильтровальную бумагу по DIN 51402 | |
* - диапазон измерений зависит от типа топлива.
** - по индивидуальным запросам возможны другие измеряемые величины и диапазоны измерений.
| Виды топлива | В приборе жестко программированных 18 стандартных вида топлива со всеми коэффициентами включая приведение к O2 в соответствии со стандартами. Величины могут изменяться. 4 ячейки памяти программируются свободно |
| Калибровка | Автоматическая настройка на 0. По истечении процесса калибровки (через 3 минуты) производятся вывод соотв. сообщения на дисплей и акустический сигнал о готовности к работе |
| Допустимая температура газа при измерениях | При длительной NiCr-Ni-эксплуатации примерно 800 °С, при кратковрем. 1200 °С, при использовании термопары PtRh-Pt макс. 1500 °С (опция) |
| Диапазон температуры | Рабочая температура +10...+40 °С. Температура хранения -20...+50 °С |
| Просмотр | 5"-монитор, просмотр всех измеренных величин. Управление через текстовый диалог. Языковые версий выбираемы немецкий, английский или французский, другие версии по запросу. При необходимости монитор может быть установлен на ппм, мг или мг (O2) или мг/КВч |
| Память | Достаточна для всех величин измерения. Документация на отдельном протоколе, по протоколу усредненных величин лин. графика или экстерно через интерфейс (см. TabGraph) |
| Интерфейс | RS 232 С |
| Принтер | Интегрированный термопринтер |
| Бумага | Термобумага шириной 58 мм |
| Часы | Счетчик реального времени/календарь, приспособлен к 2001 г |
| Протокол | Распечатка осуществляется с указанием даты и точного времени. Интервал между распечатками можно варировать от 1 до 99 минут |
| Сервисная программа | Информирует пользователя через дисплей о количестве производственных часов, состоянии аккумулятора, контроле датчиков, ошибках в системе и необходимых сервисных работах. В случае нарушения рабочего режима - текстовые выписки на мониторе. |
| Газоочистной фильтр | Синтетический фильтр, размер пор - 4 микрона |
| Сборник конденсата | Встроен в крышку чемодана |
| Зонды | Газозаборный зонд со встроенной термопарой типа К (NiCr-Ni) no DIN 1ЕС 584, часть 2, класс 1. Термоизолированная ручка, арретируемый конус-держатель. Стандартная длина 270 мм, любые другие длины по запросу. Зонд для высоких температур PtRh-Pt (для температур газа до 1500 °С) или опционально нагреваемый зонд NiCr-Ni для определения сажи. |
| Длина шланга зонда | Стандартная длина 3,5 м. Другие длины до 10 м по запросу |
| Питание | 230 В/50 Гц, возможно переключение на 110 В/60 Гц или на интегрированный аккумулятор |
| Корпус | Чемодан с ручкой и замками |
| Габариты | 510×180×430 мм |
| Масса | 12 кг |
