Промышленный газовый хроматограф Интерхром-2003

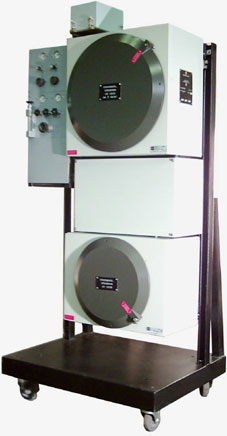

Промышленный газовый хроматограф Интерхром-2003

Внесён в Государственный реестр средств измерений РФ под № 24712-08

Предназначен для количественного и качественного определения состава смесей органических и неорганических веществ, находящихся в газовой или жидкой фазах, в технологических потоках.

Применение

  • В нефтеперерабатывающих, нефтехимических, химических, нефте- и газодобывающих производствах, а также в других отраслях промышленности.

Описание

Промышленный хроматограф Интерхром-2003 пришел на смену морально устаревшему и снятому с производства хроматографу МикроХром-1121.

В хроматографе Интерхром-2003 функционально можно выделить две структурные части: управляющую информационно-вычислительную и хроматографическую.

Управляющая информационно-вычислительная часть обеспечивает подачу электропитания, автоматическое управление ходом хроматографического анализа, измерение, обработку и хранение аналитической информации, диагностику неисправностей, отображение и запись результатов анализа на мониторе ПК или принтере.

Хроматографическая часть включает в себя систему хроматографических колонок, расположенных в термостате, системы стабилизации потока газа-носителя, отбора, подготовки и ввода анализируемой пробы и детектор по теплопроводности, преобразующий хроматографические зоны разделяемых компонентов, выходящие из колонки, в электрический сигнал.

Конструктивно хроматографы Интерхром -2003 состоят из датчика хроматографа (ДХ-11 и ДХ-12) и рабочей станции (промышленного или офисного компьютера ПК).

Анализатор хроматографа содержит хроматографические колонки, дозирующий кран, клапаны для переключения колонок, детектор по теплопроводности.

Объем дозатора жидких проб 0,002...0,032 см³
Вместимость дозатора газовых проб 0,125...4 см³

Технические характеристики

Наименование Модель хроматографа Интерхром
2003-1 2003-2
Дрейф нулевого сигнала мВ/ч 0,015
Уровень флуктуационных шумов мВ 0.005
Тип детектора детектор по теплопроводности (ДТП)
Предел детектирования, г/см³ 3,0·10e-7 (октан) 2,0·10e-7 (пропан)
Предел допускаемого значения СКО выходного сигнала, % 1,0 0,75
Формат выходного сигнала концентрация компонента на экране ПК
Температура термостата, °C 50...200 50...160
Температура испарителя, °C 50...300
Габаритные размеры, мм 1660×765×650
Масса, кг 300

Условия эксплуатации

Температура анализируемой смеси на входе в хроматограф, не более +100 °С
Концентрация механических примесей в анализируемой смеси не должна превышать 2 при размерах частиц не более 5 мкм
Давление анализируемой смеси на входе в дозатор хроматографа 0,03...0,3 МПа
Температура окружающей среды +5...+50 °C
