Измеритель напряженности поля малогабаритный ИПМ-101

Измеритель напряженности поля малогабаритный ИПМ-101

Внесён в Государственный реестр средств измерения РФ под номером 17153-11

Предназначен для контроля в соответствии с ГОСТ 12.1.006, ГН.1.8./2.2.4.019 и Сан ПиН 2.2.4/2.1.8.055 за соблюдением предельно допустимых уровней высокочастотных излучений на рабочих местах персонала, обслуживающего электрорадиотехнические установки и системы, излучающие электромагнитное поле.

Работа измерителя основана на возбуждении в АП под воздействием измеряемого поля переменного напряжения и преобразовании этого напряжения в сигнал постоянного тока, который отображается на цифровом индикаторе УО-101 в милливольтах и по приведенным в паспорте формулам пересчитывается в значение напряженности измеряемого поля.

Для измерения напряженности электрического поля предназначены АП Е01 и Е02.

Для измерения напряженности магнитного поля предназначены АП Н01 и Н02.

Измеритель в стандартном варианте поставки комплектуется АП Е01.

Антенны Е02, Н01, Н02 поставляются по дополнительному заказу.

Технические характеристики

Антенна преобразователь   Диапазон частот Диапазон измерений
Е01 (электрическое поле) (0,03...1200) МГц
(2,4...2,5) Гц
(1...100) В/м
Е02 (электрическое поле) (0,03...1200) МГц
(2,4...2,5) ГГц
(5...500) В/м
Н01 (магнитное поле) (0,03...3) МГц (0,5...50) А/м
Н02 (магнитное поле) (1...50) МГц (0,1...10) А/м
Погрешность в диапазоне измерения (20...40)%
Дополнительная погрешность при отклонении температуры окружающего воздуха от 20 °С не превышает 0,6% °С
Погрешность не превышает указанных значений при расстоянии от проводящих тел до точки измерения более 0,2 м (для АП Е02 более 0,05м)
Условия эксплуатации: температура окружающего воздуха -10...+40 °C
влажность 90%
атмосферное давление 630...795 мм рт.ст.
Источник питания батарея напряжением 9,0 +1,5 В.
Время непрерывной работы в автономном режиме не менее 16 ч

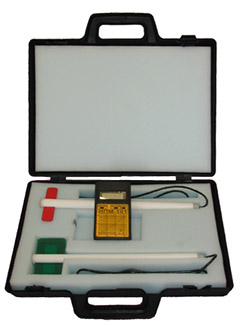

Измеритель выполнен в виде малогабаритного носимого прибора с автономным питанием и включает в себя антенны-преобразователи (АП) направленного приема, устройство отсчетное УО-101 и футляр для переноски.

Измеритель напряженности поля малогабаритный ИПМ-101
