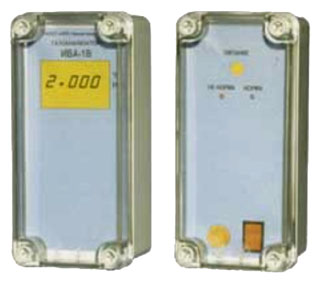

Автоматические стационарные газоанализаторы ИВА-1В

Сняты с производства

Предназначены для измерения содержания водорода, гелия, аргона, диоксида углерода, диоксида серы, аммиака в технологических установках и в воздухе производственных помещений.

Газоанализаторы обеспечивают:

выдачу информации о концентрации на цифровой дисплей
формирование выходного сигнала 4...20 мА постоянного тока, пропорционального концентрации
формирование выходного сигнала 0,5 В о неисправности газоанализатора

Исполнение газоанализатора	Область применения	Диапазон измерения, об. доля, %	Состав смеси на входе в газоанализатор, об. доля, %
ИВА-1В10	Измерение гелия в системах разделения воздуха, продувочных контурах и др. технологических установках	80...100 (90...100, 95...100) % He*	He 80...100 %, H2 до 0,1 %, влага до 0, 5 %, воздух (N2, Ar, CO2) - ост.
ИВА-1В10А	То же, агрессивно-устойчивое исполнение	То же	То же и агрессивные примеси до 1 %
ИВА-1В11	Измерение водорода в трубопроводах водорода электролизёров, контурах охлаждения генераторов и др. технологических установках	80...100 (90...100, 95...100) % H2*	H2 80...100 %, He до 0,1%, O2 до 2%, влага до 0,5%, N2 (Ar, CO2) - ост.
ИВА-1В11А	То же, агрессивно-устойчивое исполнение	То же	То же и агрессивные примеси до 1 %
ИВА-1В20	Измерение гелия в технологических смесях различного состава	0...2 (0...5, 0...10, 0...20, 0...40, 0...100) % He*	He 0...100 %, H2 до 0,1 % влага до 0,5 %, воздух (N2, Ar, CO2) - ост.
ИВА-1В20А	То же, агрессивно-устойчивое исполнение	То же	То же и агрессивные примеси до 1 %
ИВА-1В21	Измерение водорода в технологических смесях различного состава	0...2 (0...5, 0...10, 0...20, 0...40, 0...100) % H2*	H2 0...100 %, He до 0,1 %, O2 до 2 %, влага до 0,5 %, N2 (Ar, CO2) - ост.
ИВА-1В21А	То же, агрессивно-устойчивое исполнение	То же	То же и агрессивные примеси до 1 %
ИВА-1В30	Измерение водорода в трубопроводах кислорода электролизёров, картерах подшипников и токовводах электрогенераторов и других техно- логических установках	0...2 % H2 (диапазон показаний 0...4 % H2)	H2 0...4 %, Ar, CO2 до 2 %, влага до 0,5 %, воздух (O2) - ост.
ИВА-1В30А	То же, агрессивно-устойчивое исполнение	То же	То же и агрессивные примеси до 1 %
ИВА-1В40	Измерение водорода в помещениях	0...2 % H2 (диапазон показаний 0...4 % H2)	H2 0...4 %, влага до 0,5 %, воздух - ост.
ИВА-1В50	Измерение аргона, (диоксида углерода) в технологических смесях различного состава	0...10, (0...20, 0...40, 60...100, 80...100, 0...100) % Ar (CO2)**	Ar (CO2) 0...100 % H2, He до 0,1 %, влага до 0,5 %, N2 (воздух) - ост.
ИВА-1В50А	То же, агрессивно-устойчивое исполнение	То же	То же и агрессивные примеси до 1 %
ИВА-1В51А	Измерение диоксида серы в технологических смесях различного состава и в промышленных выбросах. Агрессивно-устойчивое исполнение	0...10, (0...20) % SO2*	SO2 0...20 %, H2, He до 0,1 %, влага до 0,5 %, N2 (воздух) - ост.
ИВА-1В60А	Измерение аммиака в циркуляционном газе в колоннах синтеза аммиака. Агрессивно-устойчивое исполнение	0...15 (0...25, 30...90)% NH3*	NH3 0...90 %, влага до 0,5 %, O2 не более 1 %, азотно-водородная смесь 1...3 - ост.

Примечания:

*Диапазон измерения устанавливается по заказу.

**Измеряемый компонент и диапазон измерения устанавливаются по заказу.

Основные технические характеристики

Предел допускаемой основной приведенной погрешности		±5 %
Время установления показаний Т0,9 (без учета транспортного запаздывания)		не более 15 с
Расход газа через газоанализатор		15 ±5 л/ч при перепаде давления на газоанализаторе не более 40 мм вод. ст.
Время непрерывной работы без регулировок		не менее 60 суток
Питание		от сети 220 В +10/-15 %, 50 ±1 Гц
Потребляемая мощность		не более 5 Вт
Габаритные размеры:	преобразователь ИП-В	190×95×67 мм
	блок питания БП-В	190×95×67 мм
Масса:	преобразователь ИП-В	не более 1 кг
	блок питания БП-В	не более 2 кг

Комплектность

В комплект поставки газоанализатора входят:

преобразователь ИПВ - 1 шт.
блок питания БПВ - 1 шт.

За отдельную плату могут быть поставлены:

регистрируюций прибор
блок сигнализации
баллоны с ПГС-ГСО
элементы, комплекты и системы подготовки пробы, обеспечивающие очистку от масла, пыли и механических примесей, стабилизацию давления и расхода газа;
газовый переключатель (на 4-8 точек)
