Газоанализатор кислорода в дымовых газах ИВА-2М

Снят с производства, замена - АНТ-К1, Оптима, АКВТ-01, ТДК-3М, O2-МАДГ-2, ЭКОН

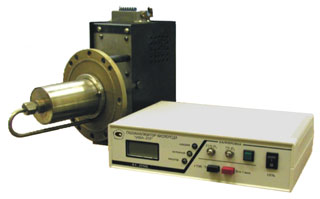

Газоанализатор кислорода в дымовых газах ИВА-2М

Анализатор ИВА-2М предназначен для непрерывного контроля объемной доли кислорода в отходящих из теплоэнергетических установок дымовых газов.

Результаты измерения выдаются в цифровом виде на табло прибора и могут быть переданы на записывающие устройства

Датчик анализатора устанавливается на специальном патрубке трубы, шунтирующей основной дымоход, преобразователь — в аппаратной цеха или другом отапливаемом помещении с нормальными климатическими условиями, на расстоянии до 60 м от датчика.

Основные технические характеристики

Диапазон измерения объемной доли кислорода, % 0...21
Пределы допустимой приведенной погрешности в диапазоне измерении объемной доли кислорода (0...1,00)%, % ±6
Пределы допустимой относительной погрешности в диапазоне измерения (1...21)%, % ±6
Диапазон температуры анализируемого газа, °С 70...300
Диапазон избыточного отрицательного давления анализируемого газа относительно давления окружающей среды, кПа 2...3
Диапазон температуры измерительной ячейки, °С 599...602
Диапазон аналогового выходного сигнала при нагрузке не более 2 кОм, мА 0...5
Время выхода на режим, не более, мин 30
Время установления показаний, с 90
Время работы без корректировки, не менее, ч 72
Условия эксплуатации температура окружающей воздушной среды, °С датчика 15...35
преобразователя 5...50
относительная влажность воздуха, % 30...90
атмосферное давление 84...106,7кПа
Напряжение электропитания, В 220 ±10%
Максимальная потребляемая мощность, В.А 70
Масса, не более, кг датчика 5
преобразователя 2
Габаритные размеры, не более, мм датчика 205×150×320
преобразователя 215×75×260
Средний срок службы, лет 8
