Анализатор микровлажности неагрессивных технологических газов ИВГ-1МК-С

Снят с производства

Анализаторы  микровлажности неагрессивных технологических газов ИВГ-1МК-С

Анализаторы ИВГ-1МК-С предназначены для оперативного контроля микровлажности неагрессивных технологических газов (инертные газы — азот, аргон, воздух, гелий, кислород, их смеси и др.).

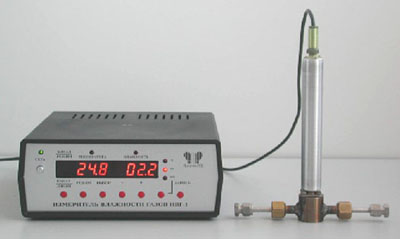

Прибор состоит из блока измерения и индикации и выносного зонда, соединенного с ним при помощи гибкого кабеля с разъемом. Тип и конструктивное исполнение зонда может изменяться в зависимости от решаемых задач. Существует возможность управления по одному из каналов.

Индикация показаний прибора осуществляется с помощью светодиодного индикатора, на котором одновременно отображаются: влажность (в градусах Цельсия по точке росы, ppm или в процентах относительной влажности) и температура (в градусах Цельсия).

В приборе предусмотрена возможность установки порогов, при превышении которых подается световой и звуковой сигнал и выдается сигнал управления, а также имеется возможность программного изменения уровня порога срабатывания во времени. По специальному заказу прибор может комплектоваться блоком регулирования (блоком реле), в котором располагается коммутирующее устройство (реле) для включения/выключения внешних исполнительных устройств.

Прибор позволяет в автономном режиме накапливать информацию по измеряемым параметрам и в дальнейшем выводить ее на компьютер.

Прибор осуществляет связь с компьютером по интерфейсу RS-232.

Вместе с прибором поставляется комплект программного обеспечения для работы в комплексе с IBM-совместимыми компьютерами под Windows и DOS.

Прибор позволяет накапливать и протоколировать результаты измерений.

Основные технические характеристики

Диапазон измерения микровлажности, °C по точке росы -80(-90*)...+0 (+30*)
Диапазон индикации микровлажности, °C по точке росы -99...+40
Погрешность измерения микровлажности, °C по точке росы ±2
Диапазон измерения температуры, °C -20...+40
Дискретность показаний, °C 0,1
Погрешность измерения температуры, °C ±1
Индикация показаний на светодиодном дисплее
Питание прибора 220 ±10 В, 50 ±1 Гц
Потребляемая мощность, Вт, не более 20
Габаритные размеры блока измерения и индикации, мм 240×220×94
Габаритные размеры зонда, мм 27×200
Масса блока измерения и индикации, кг 1,5

Модификации прибора

  • ИВГ-1МК-С-01 - исполнение в пластмассовом корпусе
  • ИВГ-1МК-С-02 - исполнение в металлическом корпусе
  • ИВГ-1МК-С-Р-01 - исполнение в пластмассовом корпусе с регулированием
  • ИВГ-1МК-С-Р-02 - исполнение в металлическом корпусе с регулированием

Добавление буквы Л после обозначения корпуса прибора означает исполнение с аналоговым выходом по одному или двум каналам:

  • ИВГ-1МК-С-01-А1 (ИВГ-1МК-С-Р-01-А1) - 0...5 мА
  • ИВГ-1МК-С-01-А2 (ИВГ-1МК-С-Р-01-А2) - 0...20 мА
  • ИВГ-1МК-С-01-ЛЗ (ИВГ-1МК-С-Р-01-А1) - 4...20 мА

Модификации преобразователей

  • ИПВТ-08-0l - выходные штуцера с резьбой М8х1
  • ИПВТ-08-02 - выходные штуцера с резьбой M16x1,5
  • ИПВТ-08-03 - погружного типа (с резьбой), для измерений в гермообъемах

Программное обеспечение прибора позволяет накапливать данные в памяти и выводить их на экран компьютера или на принтер в виде таблицы или графика, как показано на рисунке.

Анализаторы  микровлажности неагрессивных технологических газов ИВГ-1МК-С
