Анализатор микровлажности природного газа ИВГ-1 МК МС

Снят с производства

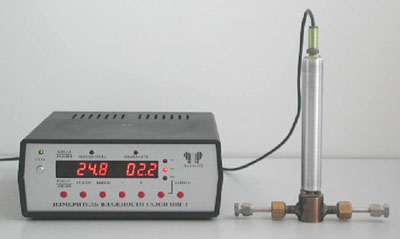

Анализатор микровлажности природного газа ИВГ-1 МК МС

Анализаторы ИВГ предназначены для оперативного контроля микровлажности неагрессивных технологических газов (инертные газы - азот, аргон, воздух, гелий, кислород, их смеси и др.).

Модель ИВГ-1 МК МС - специально для измерения микровлажности природного газа.

Прибор состоит из блока измерения и индикации и выносного зонда, соединенного с ним при помощи гибкого кабеля с разъемом. Тип и конструктивное исполнение зонда может изменяться в зависимости от решаемых задач. Существует возможность управления по одному из каналов.

Индикация показаний прибора осуществляется с помощью светодиодного индикатора, на котором одновременно отображаются: влажность (в градусах Цельсия по точке росы, ppm или в процентах относительной влажности) и температура (в градусах Цельсия).

В приборе предусмотрена возможность установки порогов, при превышении которых подается световой и звуковой сигнал и выдается сигнал управления, а также имеется возможность программного изменения уровня порога срабатывания во времени.

По специальному заказу прибор может комплектоваться блоком регулирования (блоком реле), в котором располагается коммутирующее устройство (реле) для включения/выключения внешних исполнительных устройств.

Прибор позволяет в автономном режиме накапливать информацию по измеряемым параметрам и в дальнейшем выводить ее на компьютер.

Прибор осуществляет связь с компьютером по интерфейсу RS-232.

Вместе с прибором поставляется комплект программного обеспечения для работы в комплексе с IBM-совместимыми компьютерами под Windows и DOS. Программное обеспечение позволяет накапливать данные в памяти и выводить их на экран компьютера или на принтер в виде таблицы или графика

Основные технические характеристики

Диапазон измерения микровлажности, °C по точке росы -80(-90*)...+0 (+30*)
Диапазон индикации микровлажности, °C по точке росы -99...+40
Погрешность измерения микровлажности, °C по точке росы ±2
Диапазон измерения температуры, °C -20...+40
Дискретность показаний, °C 0,1
Погрешность измерения температуры, °C ±1
Индикация показаний на светодиодном дисплее
Питание прибора 220 ±10 В, 50 ±1 Гц
Потребляемая мощность, Вт, не более 20
Габаритные размеры блока измерения и индикации, мм 240×220×94
Габаритные размеры зонда, мм 27×200
Масса блока измерения и индикации, кг 1,5

Модификации прибора

  • ИВГ-1МК-МС-01- исполнение в пластмассовом корпусе;
  • ИВГ-1МК-МС-02 - исполнение в металлическом корпусе;

Добавление буквы А после обозначения корпуса прибора означает исполение с аналоговым выходом по одному или двум каналам:

  • ИВГ-1МК-МС-01-А1 - 0...5 мА;
  • ИВГ-1МК-МС-01-А2 - 0...20 мА;
  • ИВГ-1МК-МС-01-АЗ - 4...20 мА.

Модификации преобразователей

  • ИПВТ-09-01 - выходные штуцера с резьбой М8х1;
  • ИПВТ-09-02 - выходные штуцера с резьбой Ml6x1,5;
  • ИПВТ-09-03 - погружного типа (с резьбой), для измерений в гермообъемах.
