Анализаторы кислорода КАМ-04МП.1

Сняты с производства

Сертификат ГОССТАНДАРТА РОССИИ об утверждении типа средства измерения RU.C.31.001.A 10807 от 24.09.2001 года

Анализаторы кислорода автоматические (кислородомеры) типа КАМ-04МП.1 предназначены для непрерывного автоматического измерения массовой концентрации растворенного в воде кислорода при контроле качества воды на тепловых и атомных электростанциях, системах водоподготовки теплоэнергоустановок и других отраслях хозяйства, а также при контроле природных и сбросных вод.

Основные технические характеристики:

Диапазоны измеряемых концентраций I 0...1000 мкг/дм³
II 0...10,00 мг/дм³
Нижний предел определения 1 мкг/дм³
Пределы допускаемой основной погрешности не более 5%
Параметры анализируемой среды температура 5...60 ° С
диапазон расхода 3...50 л/ч
давление 0,11...0,14 МПа

Конструктивные исполнения анализаторов:

Все типы анализаторов используют конструктивно одинаково выполненные датчики типа ОК-СИ-203 (габаритные размеры 270 х 100 х 60), подсоединяемые кабельным разъёмом к измерительному преобразователю.

Подключение датчика к пробоотборной линии осуществляется непосредственно через штуцер диаметром 6 мм.

Датчик имеет автоматический клапан, открывающийся при давлении около 3 атм. При меньших давлениях он открывается вручную.

По степени воздействия воды и пыли корпус измерительного преобразователя имеет степень защиты IP-65.

Базовая модель:

Анализаторы кислорода КАМ-04МП.1. Базовая модель

Измерительный преобразователь базовой модели (корпус типа BOPLA RCP1300 160х185х100 мм) анализатора индицирует на цифровом табло измеряемое значение концентрации, температуру анализируемой среды и установленный диапазон токового выхода.

Тип токового выхода (0...5, 0...20, 0...25 или 4...20 мА) и диапазон токового выхода задаются кнопками управления на лицевой панели.

Длина соединительного кабеля не более 5 метров.

Исполнение модульное:

Анализаторы кислорода КАМ-04МП.1. Модульное исполнение

Преобразователь (корпус типа BOPLA 80 х 180 х 60) предназначен для монтажа на датчике или в непосредственной близости от него (например, в шкафу).

Имеет возможность работы как в автономном режиме, так и в составе информационных систем.

Имеет цифровой выход интерфейса RS-485 для работы по протоколам командно-информационных сетей типа CI LAN.

По согласованию с заказчиком прибор может иметь только токовый выход или только цифровой выход (RS - 485 или RS-232), а также настроен на требуемый сетевой протокол.

Исполнение многоканальное:

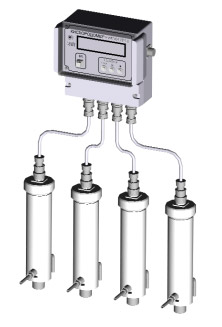

Анализаторы кислорода КАМ-04МП.1. Многоканальное исполнение

Измерительный преобразователь базовой модели (корпус типа BOPLA RCP1600 161х166х93 мм) анализатора позволяет подключить до 4 датчиков. На цифровое табло последовательно выводятся измеряемые значения концентрации кислорода и температуры анализируемой среды. По согласованию с заказчиком возможен цифровой или аналоговый выход.

Длина соединительных кабелей не более 3 метров.

В дополнительный комплект поставки может входить устройство, позволяющее объединять в информационную систему до 32 анализаторов, с возможностью подключения к нему регистрирующих устройств.

Датчики могут дополнительно комплектоваться гидравлическими затворами для предотвращения попадания воздуха при прекращении протока пробы, что значительно продлевает срок их службы.
