Комплект аппаратуры для измерения параметров газопылевых потоков КИТОЙ-2

Снят с производства

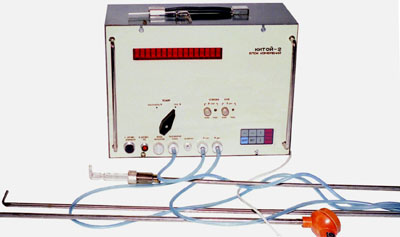

Комплект аппаратуры для измерения параметров газопылевых потоков КИТОЙ-2

Предназначен для автоматизированных измерений температуры, давления, влажности, скорости, объемного расхода и массовой концентрации пыли в технологических газах в газоходах.

Встроенная микро-ЭВМ осуществляет оперативный контроль параметров изокинетического пробоотбора пыли и рассчитывает среднюю скорость, расход и запыленность в газоходе в режиме реального времени с учетом влажности газа в газоходе. Уточненное значение концентрации определяется как отношение массы пыли, отобранной на фильтр, к объему газа, прошедшего через фильтр.

Основные технические характеристики:

Диапазоны измерений температуры газа с абсолютной погрешностью не более ±2,5 °С 0...500 °С
давления с относительной погрешностью не более ±2,5% от разрежения 20 кПа до избыточного давления 20 кПа (от разрежения 0,2 до избыточного давления 0,2 кгс/см²)
скорости газа в газоходе с абсолютной погрешностью не более ±(0,3+0,01×V) м/с, где V – измеряемая скорость, м/с 5...35 м/с
относительной влажности в газоходе при температуре +20...+80 °С с абсолютной погрешностью ±10% (с психрометром ПТ-1) 0...100%
объемного расхода газа с относительной погрешностью не более ±10% 0,05...1500 м³/с
объема пробы с относительной погрешностью не более ±5% при расходе газа через тракт отбора пробы 3...15 л/мин 3...1485 л
массовой концентрации пыли с относительной погрешностью не более ±10% 0...100 г/м³
Рабочие условия применения температура окружающего воздуха +10...+35°С
атмосферное давление 84...106,7 кПа
(630...800 мм рт. ст.)
относительная влажность окружающего воздуха при температуре +30°С, не более 95%
Напряжение питания (220 ±22) В; (50 ±1) Гц
Мощность потребляемая блоком измерения, не более 25 ВА
Габаритные размеры блока измерений 400×320×200 мм
комплекта принадлежностей №1 (в укладке) 350×270×90 мм
комплекта принадлежностей №2 (в чехле) 1900×200×40 мм
Масса блока измерений 10 кг
комплекта принадлежностей №1 (в укладке) 3 кг
комплекта принадлежностей №2 (в чехле) 7 кг
Средняя наработка на отказ, не менее 15000 ч
Средний срок службы, не менее 10 лет

Полная автоматизация измерений и расчетов.

Алфавитно-цифровой дисплей на 16 знакомест и блок памяти типа «записная книжка» с автономным питанием. Может использоваться в режиме программируемого калькулятора.

Имеет возможность информационной связи с ЭВМ.

Комплектуется платиновым термометром сопротивления, а также пневмометрическими и пылезаборными трубками различной длины и набором алонжей.
