Стационарный фотоионизационный газоанализатор КОЛИОН-1В-01С

Стационарный фотоионизационный газоанализатор КОЛИОН-1В-01С. Измерительный блок Стационарный фотоионизационный газоанализатор КОЛИОН-1В-01С. БПВС Стационарный фотоионизационный газоанализатор КОЛИОН-1В-01С. БПР

Зарегистрирован в Госреестре средств измерений РФ под № 16298-09.

Разрешение Госгортехнадзора РФ на применение № РРС 04-4287.

Предназначен для непрерывного контроля содержания вредных веществ в воздухе рабочей зоны и сигнализации о превышении пороговых значений концентрации.

Определяемые соединения

  • пары углеводородов нефти, бензин (в том числе этилированный), керосин, дизельное топливо и др. нефтепродукты
  • органические растворители (сольвент, уайт-спирит, ацетон и пр.)
  • алифатические (кроме метана и этана), ароматические и непредельные углеводороды
  • хлоралкены (винилхлорид, три- и тетрахлорэтилен)
  • этанол и др. спирты
  • альдегиды и кетоны
  • сложные эфиры
  • этиленоксид
  • амины, меркаптаны
  • аммиак
  • сероводород,
  • и другие

Особенности

  • диапазон измеряемых концентраций обеспечивает возможность контроля концентраций как санитарных норм (ПДК) так и предельно допустимых взрывобезопасных концентраций (ПДВК)
  • газоанализатор может использоваться для одновременного контроля двух точек
  • детектор газоанализатора не «отравляется» химическими соединениями, в том числе сернистыми соединениями, соединениями свинца и пр.
  • газоанализатор сохраняет работоспособность после значительных концентрационных перегрузок, задымления в аварийных ситуациях, не имеет эффектов «памяти»

Газоанализатор выпускается во взрывозащищенном исполнении для применения во взрывоопасных зонах, где по условиям эксплуатации возможно образование взрывоопасных смесей категорий IIA, IIB, температурных групп Т1–Т4, имеет вид взрывозащиты - «Искробезопасная электрическая цепь» с уровнем взрывозащиты «ib» (Взрывобезопасный), маркировку взрывозащиты – ExibllBT4.

Газоанализатор выполнен в виде трех блоков: блока измерительного (БИ) и блока питания и выходных сигналов (БПВС), блок побудителя расхода (БПР). БИ и БПР устанавливаются во взрывоопасной зоне. БПВС устанавливается вне взрывоопасной зоны. Для транспортировки анализируемого воздуха используется БПР, в котором находится микронасос. Для контроля расхода воздуха через газовые линии газоанализатора в БПР используется ротаметр, соединенный с выходом микронасоса и закрепленный на передней панели БПР.

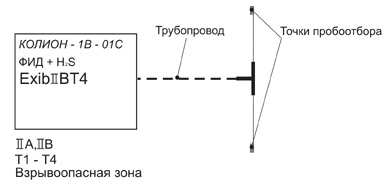

Стационарный фотоионизационный газоанализатор КОЛИОН-1В-01С. Схема установки

Текущее значение измеряемой концентрации в мг/м³ выводится на индикатор. Газоанализатор имеет 2 порога срабатывания сигнализации. Для каждого порога сигнализации газоанализатор имеет световую сигнализацию и управляющий релейный сигнал для приведения в действие внешних устройств. Газоанализатор может использоваться для одновременного контроля в двух точках. Конструкция газоанализатора предназначена для настенного монтажа.

Технические характеристики

Принцип измерения фотоионизационный
Диапазон измерения, мг/м³ 0...2000
Диапазон сигнализации, мг/м³ 5...2000
Время выхода на режим после включения, сек не более 15
Основная погрешность измерения, % в диапазоне 0...10 мг/м³ ±15 (приведенная)
в диапазоне 10...2000 мг/м³ ±15 (относительная)
Время измерения, сек не более 3
Время выхода на режим после включения, сек не более 15
Сигнализация 2 порога, световая и звуковая, релейные сигналы
Условия эксплуатации температурный диапазон, °С -20...45
относительная влажность, % 0...98
Питание Питание 220 В, 50 Гц
Габаритные размеры, мм 450х230х110
Маркировка взрывозащиты 1ExibIIBT4
Полная масса, кг 3
Межповерочный интервал 12 месяцев

Градуировка и поверка

Газоанализатор градуируется по одному веществу: бензину, бензолу, аммиаку или др. по согласованию с заказчиком. Для определения концентраций других веществ используются коэффициенты пересчета, приведенные в Руководстве по эксплуатации. Поверка прибора производится с использованием баллонной поверочной смеси этилен-воздух и может быть легко проведена на местах.

Комплект поставки

Блок измерительный (БИ) 1
Блок питания 1
Блок питания и выходных сигналов (БПВС) 1
Элементы пробоотборного устройства 1 комплект
Розетка кабельная 2
Комплект разьемов 1
Вставка плавкая 0.5 (0,63) А 1
Фильтр 5
Паспорт 1
Упаковка 1
Руководство по эксплуатации 1
Методика поверки 1
