Данное оборудование указано в следующих разделах каталога:

Испытательные машины LFM-L (Walter + BaiAG )
семейство испытательных машин с нагрузками от 1 кН до 10 кН

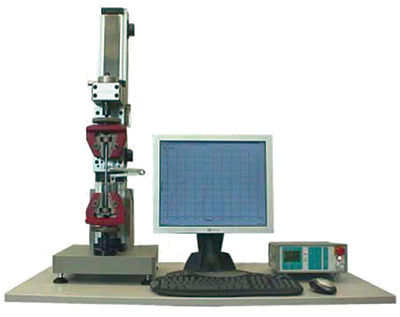

Испытательные машины LFM-L (Walter + BaiAG )

Испытательная система представляет собой модульную конструкцию, которая может быть оборудована различными захватами, приспособлениями, экстензометрами, различными пакетами программного обеспечения и другими принадлежностями для полного соответствия требованиям заказчика.

Испытательные машины серии LFM-L имеют эргономичный настольный дизайн.

Предназначены для испытаний на разрыв, сжатие, изгиб, сдвиг или отслаивание и многих других испытаний для различных типов материалов.

Широкий диапазон приложений

Для проведения различных видов испытаний в лабораториях и у производителей продукции w+b предлагает машины LFM-L в различных конфигурациях. На этих машинах испытываются: толстая проволока, пластики, эластомеры, строительные материалы, бумага, текстиль, готовые детали и компоненты. Испытательные машины работают через цифровой контроллер или в соединении с универсальным программным обеспечением АррПХХ для проведения испытаний в соответствии со стандартами EN, ISO, DIN или ASTM и многими другими.

Нагружающая рама:

Испытательные машины LFM-L

Нагружающие рамы LFM-L имеют прочную конструкцию, для обеспечения высочайшей жесткости по всем направлениям.

Линейные модули с анодированными рамами представляют собой точные системы, которые сочетают в себе высокое качество и небольшие размеры.

Безлюфтовая шарико-винтовая пара обеспечивает большие нагрузки, высокую точность позиционирования и воспроизводимость. Такая конструкция обеспечивает не только испытания на растяжение и сжатие, но и испытание «через О» (квазициклические нагрузки). Линейные модули защищены коррозионно- и термо- стойкими стальными лентами которые легко очищаются.

Машина оборудована многопозиционными концевыми датчиками для защиты оператора, образца и машины. Дополнительно нагружная рама снабжена электронной и механической защитой от перенагрузки.

Безлюфтовые линейные модули управляются серво-мотром через цифровой контроллер для более быстрого СТАРТ/СТОПа, лучшего управления, и высочайшего качества.

Подвижная траверса имеет три положения для фиксации для обеспечения различных размеров пространств для испытаний.

Датчик нагрузки

Точный датчик нагрузки, который установлен на траверсе защищен от перегрузки.

Работает в комбинации с контроллером высокого разрешения класса 0.5 согласно ISO 7500-1, EN 10002-2 и другим международным стандартам.

Захваты и приспособления:

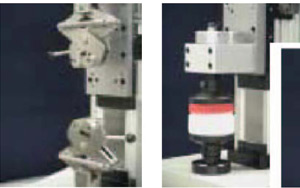

Испытательные машины LFM-L

Что касается захватов и приспособлений для LFM-L, Вы можете выбирать их из огромного модельного ряда. Все захваты и приспособления возможны в любых конфигурациях и размерах согласно Вашим требованиям. Захваты поставляются с механическим, пневматическим и моторизированным приводом. Сжимающие пластины, изгибающие приспособления, приспособления для испытаний на расслаивание или различные приспособления для испытаний на сдвиг также входят в комплектацию машины по отдельному запросу. Наши производственные мощности обеспечивают абсолютную гибкость в производстве испытательного оборудования и приспособлений под заказ клиента для различных материалов, температура и условия окружающей среды также принимаются во внимание.

Экстензометры:

Для точного отображения и оценки величины деформации испытательные машины этой серии снабжаются контактными и бесконтактными экстензометрами. Для реализации широкого спектра приложений фирма предлагается широчайший выбор экстензометров.

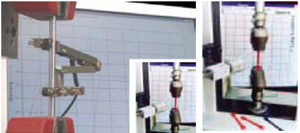

Испытательные машины LFM-L

  • Различные осевые экстензометры
  • Экстензометры с большим рабочим ходом для измерения деформации образцов с большим удлинением, таких как резина, полиуретаны и других образцов.
  • Высокоточный видео-экстензометр идеально подходит для пластиков, резины, текстиля, проволоки, металла и многих других материалов. Возможен дополнительный размер рабочего пространства для одновременного измерения продольной и поперечной деформаций

Электроника:

LFM-L серия включает в себя новейшие цифровые технологии для обеспечения точности и воспроизводимости результатов испытаний.

Digiwin 2000-EDC 100 модульный цифровой контроллер для управления испытаниями по замкнутому циклу по нагрузке-, перемещению-, деформации или внешнего управления и сбора данных.

Испытательные машины LFM-L

Этот контроллер высокого разрешения специально сконструирован для статических испытаний в соединении с испытательными машинами фирмы Walter + Bai AG.

Кроме многих других функций контроллер имеет дистанционный цифровой челнок для упрощения установок для испытаний.

Увеличение производительности достигается с помощью автоматического возврата траверсы в исходное положение после разрушения образца.

Все датчики тестируются автоматически с помощью встроенной калибровки.

Испытательные машины LFM-L

Пакет программного обеспечения АррМХХ для испытаний материалов

Этот пакет программного обеспечения полностью автоматизирует процесс проведения испытаний.

Процесс управления и оценки результатов не был до настоящего момента настолько дружественен для пользователя.

Пакет АррНХХ обеспечит Вам высокопроизводительные стандартные механические испытания и методы испытаний по Вашей спецификации.

Принадлежности:

К машинам этой серии могут подсоединяться электронные микрометры и штангенциркули, толщиномеры, измерительные штативы или весы с прямым переносом данных в пакет АррПХХ и усреднением результатов испытаний.

Обеспечивается большой выбор принадлежностей, таких как прессы для отрезки образцов, штампы и т. д.

Требования к окружающей среде

Рабочая температура 10…40 °С
Максимальная влажность 75% без конденсации

Основные технические характеристики

Модели/ Нагрузка LFM/L-1 кН; LFM/L-2.5 кН; LFM/L-5 кН; LFM/L-10 кН
Ход траверсы 750 /1000 /1250 мм. Возможен другой ход траверсы
Скорость испытаний 0.01 – 500 / 750 / 1000 / 1250 мм/мин. Возможны другие скорости испытаний
Паз Ø20 мм
Габаритная глубина 420 мм
Габаритная ширина 350 мм
Габаритная высота 590 мм + ход траверсы
Вес В зависимости от хода траверсы
Горизонтальные размеры DxW 420х350 мм
Точность Класс 0.5 согласно ISO 7500-1, EN 1002-2 и другим международным стандартам
Питание 240 V-50 Гц, по требованию 110 V-60 Гц
Тавровые канавки Опция для всех моделей
Управление Усилие и перемещение по замкнутому циклу
Конструкция рамы При использовании экстензометра управление по деформации
