Стационарные электрохимические газоанализаторы МГЛ-19М

Стационарные электрохимические газоанализаторы МГЛ-19М

Внесены в Государственный реестр средств измерений РФ под № 19930-11 (МГЛ-19М), № 27454-09 (МГЛ-20М)

Газоанализаторы МГЛ-19М предназначены для измерения массовой концентрации CO, NO, NO2, SO2, H2S, Cl2, NH3 и объемной концентрации O2 в воздухе рабочей зоны и применяются только во взрывобезопасных помещениях.

Представляют собой стационарные, автоматические приборы непрерывного действия, конструктивно выполненные в виде блоков первичных преобразователей (БПП) (от 1 до 8 штук) и блока обработки информации (БОИ). Блоки первичных преобразователей могут поставляться без БОИ.

Принцип действия газоанализаторов — электрохимический метод определения концентрации газа, датчиком газа служит электрохимический сенсор.

Газоанализаторы МГЛ-19М осуществляют непосредственное отображение на цифровом табло блока обработки информации концентрации измеряемого компонента и обеспечивают подключение коммутируемых устройств (звуковая и световая сигнализация, управление внешним исполнительным устройством посредством контактов реле). Выходным сигналом у БПП является токовый сигнал 4...20 мА, пропорциональный концентрации измеряемого газа.

Блок обработки информации имеет разъем интерфейса RS-232, предназначенный для накопления и обработки информации на компьютере типа IBM.

Максимальное расстояние от БПП до БОИ не превышает 500 метров.

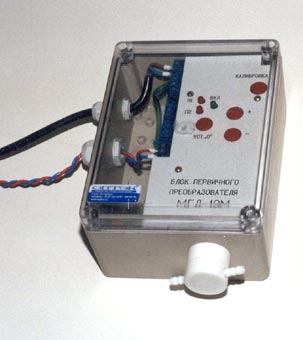

Блок первичного преобразователя газоанализатора МГЛ-19М

Блок первичного преобразователя (БПП) МГЛ-19М предназначен для непрерывного определения концентрации анализируемых компонентов в воздухе рабочей зоны взрывобезопасных помещений.

Выходной токовый линейный сигнал устанавливается в диапазоне 4...20 или 0...5 мА (по предварительному выбору заказчика).

Максимальное удаление БПП от вторичных показывающих приборов (блок обработки информации (БОИ) или миллиамперметр) не превышает 500 м.

Функциональные возможности и особенности:

Прибор выполнен в пластиковом корпусе с прозрачной крышкой (пыле-, влагозащищенное исполнение), имеет крепежные элементы для настенного монтажа, имеет светодиод, показывающий наличие питания (~ 220 В, 50 Гц), и два светодиода срабатывания установленных порогов сигнализации превышения концентрации анализируемого компонента. Кнопки «Калибровка», «+», «-» и «Уст.0» необходимы для проведения калибровки (градуировки) газоанализатора. На боковой панели имеется кнопка сброса звуковой сигнализации «Сброс».

БПП мод. МГЛ-19М имеет два порога срабатывания сигнализации, установленных предприятием-изготовителем:

  • «порог 1» соответствует предельно допустимой концентрации (ПДКр.з) анализируемого газа в воздухе рабочей зоны,
  • «порог 2» соответствует 5-ти ПДКр.з. анализируемого газа: (СО - 20 мг/м³, NO - 3 мг/м³, NO2 - 2 мг/м³, SO2 - 10 мг/м³, H2S - 10 мг/м³, Cl2 - 1 мг/м³, NH3 - 20 мг/м³)

Для мод.МГЛ-19М-8 «порог 1» и «порог 2» устанавливаются по предварительному выбору заказчика.

Сухие контакты реле сигнализации обеспечивают подключение коммутируемых устройств (звуковая и световая сигнализация, управление внешним исполнительным устройством посредством контактов реле). Максимальный коммутируемый ток – 2 А, максимальное коммутируемое напряжение – 120 В.

Межкалибровочный интервал:

  • 6 месяцев (для мод.МГЛ-19М-1 и МГЛ-19М-7),
  • 3 месяца (для мод.МГЛ-19М-8).

Межповерочный интервал — 1 год.

Газоанализаторы МГЛ-19М для определения концентрации газов в воздухе рабочей зоны комплектуются следующими модификациями БПП

БПП Определяемый компонент Диапазон измерений Пределы допускаемой основной погрешности
Приведенной, g, % Относительной, d,%
МГЛ-19М-1 Окись углерода (СО) 0...20 мг/м³ ±25
20...200 мг/м³   ±25
МГЛ-19М-2 Сероводород (H2S) 0...10 мг/м³ ±25
10...100 мг/м³   ±25
МГЛ-19М-3 Двуокись серы (SO2) 0...10 мг/м³ ±25
10...100 мг/м³   ±25
МГЛ-19М-4 Окись азота (NO) 0...3 мг/м³ ±25
3...30 мг/м³   ±25
МГЛ-19М-5 Двуокись азота (NO2) 0...2 мг/м³ ±25
2...20 мг/м³   ±25
МГЛ-19М-6 Хлор (CL2) 0...1,0 мг/м³ ±25
1...10 мг/м³   ±25
МГЛ-19М-7 Аммиак (NH3) 0...20 мг/м³ ±25
20...100 мг/м³   ±25
МГЛ-19М-8 Кислород (O2) 0...25 % об ±2,5
МГЛ-20М Циановодород (HCN) 0...0,3 мг/м³ ±25
0,3...3,0 мг/м³   ±25
  • Время установления показаний концентрации измеряемых компонентов в анализируемой пробе не более 5 мин.
  • Принцип действия - электрохимический
  • Отбор пробы - диффузионный

Основные технические характеристики

Напряжение питания БПП ~ 220 В, 50 Гц
Условия эксплуатации температура +5...+40 °С
давление 630...800 мм.рт.ст.
влажность до 98 %
пробоотбор диффузионный
Габаритные размеры БПП 180×45×76 мм
Масса БПП 0,6 кг

Унифицированный блок обработки информации (БОИ)

Блок обработки информации (БОИ) рассчитан на подключение до 8 различных блоков первичных преобразователей (БПП) или иных источников сигнала, осуществляет вывод значений концентрации, либо других величин, на цифровой индикатор, обеспечивает подключение коммутируемых устройств (звуковая и световая сигнализация, управление внешними исполнительными устройствами посредством контактов реле), проводит циклический опрос всех подсоединенных БПП.

Выходной токовый сигнал БОИ дублирует входной токовый сигнал измерительного канала (4...20 мА или 0...5 мА).

В БОИ предусмотрены 8 групп сухих контактов. Тип сухих контактов — механическое реле с одной группой контактов переключающего типа (SPDT).

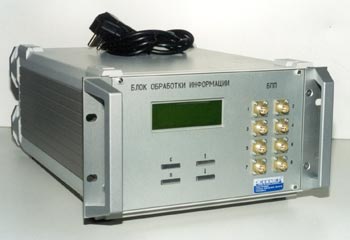

Унифицированный блок обработки информации (БОИ)

Технические характеристики

Количество каналов подключения 8
Напряжение питания БОИ ~ 220 В, 50 Гц или =12 В
Ресурс изделия не менее 10000 час
Условия эксплуатации температура +5...+40 °С
давление 630...800 мм.рт.ст.
влажность до 98 %
Габаритные размеры БОИ 390×145×270 мм
Масса БОИ 4 кг
