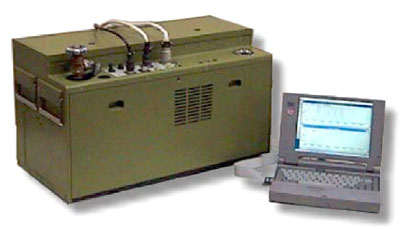

Мобильный хромато-масс-спектрометр МХМС «Навал»

Мобильный хромато-масс-спектрометр МХМС «Навал»

Экспериментальная разработка, серийно не выпускается

Первый отечественный мобильный хромато-масс-спектрометр для экспрессного анализа летучих органических веществ и газов в различных средах непосредственно на месте отбора проб (в полевых условиях).

О состоянии разработки МХМС

В настоящее время серийно не производится. Разработка по заказу химвойск Министерства Обороны РФ была закончена в 2002 году. Прибор сертифицирован в Госстандарте (номер по Госреестру средств измерений РФ 22980-02) и приказом по МО РФ был принят на снабжение химвойск МО РФ. Производство заказчиком не было освоено. Возможна переработка на новой элементной базе и изготовление МХМС на заказ в течение 24 месяцев.

Технические характеристики

Порог обнаружения в воздухе: в режиме автоматического непрерывно-циклического контроля 0,00001 мг/л
в режиме с обогащением (при времени отбора 10 с) 0,0000001 мг/л
Порог обнаружения в экстрактах 0,00001 мг/мл
Периодичность измерений 10...100 анализов в час
Потребляемая мощность 300 Вт
Условия эксплуатации полевые, по группе 1.7 ГОСТ В20.39.304-76
Габариты 710×435×320 мм
Вес 90 кг

Технические особенности МХМС

  • Специальная хроматографическая система для экспрессного автоматического контроля веществ в различных средах с производительностью 10-100 анализов в час.
  • Оригинальное комбинированное устройство ввода пробы для анализа газовых и жидких проб.
  • Режим автоматического непрерывно-циклического анализа воздуха.
  • Автономное устройство для отбора проб воздуха.
  • Источник ионизации электронным ударом.
  • Масс-анализатор: магнитный, статический с двойной фокусировкой.
  • Оригинальная компактная специализированная вакуумная система.
  • Интерпретация масс-спектров с помощью базы данных NIST/EPA (до 100 тысяч веществ).
  • Программное обеспечение для автоматического обнаружения в пробе заданных веществ.

ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ МХМС

ИДЕНТИФИКАЦИЯ НЕИЗВЕСТНЫХ СОЕДИНЕНИЙ

Мобильный хромато-масс-спектрометр (МХМС)

Результаты анализа с помощью ХМС равновесной паровой фазы пробы грунта с места уничтожения ОВ.

В пробе идентифицирован 1,4-дитиан (продукт разложения иприта).

На рисунке приведена хроматограмма, реконструированная по полному ионному току (пик дитиана отмечен стрелкой).

Это результат автоматического сравнения масс-спектра, зарегистрированного на 10-ой секунде хроматограммы и масс-спектра 1,4-дитиана из базы данных.

КОНТРОЛЬ ДЫХАНИЯ В РЕАЛЬНОМ ВРЕМЕНИ

Мобильный хромато-масс-спектрометр (МХМС)

ОБНАРУЖЕНИЕ НАРКОТИЧЕСКИХ ВЕЩЕСТВ

Мобильный хромато-масс-спектрометр (МХМС)

АВТОМАТИЧЕСКОЕ ИЗМЕРЕНИЕ КОНЦЕНТРАЦИИ ТОКСИЧНЫХ ВЕЩЕСТВ В ВОЗДУХЕ (через каждые 25 секунд)

Мобильный хромато-масс-спектрометр (МХМС)
