Лазерный анализатор размера частиц Microtrac S-3500

Внесён в Государственный реестр средств измерений РФ под № 36224-07

Лазерный анализатор размеров частиц Microtrac S3500 применяется для определения распределения частиц по размерам в суспензиях, эмульсиях, порошках с помощью метода лазерной дифракции.

Представительные и точные результаты в диапазоне 0,024...2800 микрон

Варианты диапазонов измерений

Базовый	0.688...995 Микрон
Широкий	2.750...2816 Микрон
Стандартный	0.243...1408 Микрон
Специальный	0.086...1408 Микрон
Расширенный	0.021...2000 Микрон
Повышенный	0.021...2816 Микрон

Патентованная система трех лазеров обеспечивает непревзойденную точность, диапазон и воспроизводимость результатов анализа. Благодаря этой новации, Microtrac S-3500 позволяет получить истинное представление о форме и размерах частиц в твердых или жидких пробах. Даже в субмикронном диапазоне отсутствуют отклонения между параллельными анализами. Стабильность и самонастройка системы основана на увеличенном числе лазеров, современной технологии обработки результата и использовании современных фоточувствительных датчиков.

Microtrac S-3500 полностью соответствует и превосходит требования ISO 13320-1 «Анализ размеров частиц методом лазерной дифракции».

Для работы с малыми количествами вещества используют автоматический малообъемный рециркулятор (ASVR), для автоматизации работы с большими сериями проб используют Автоподатчик МАС-26. Модульная конструкция анализатора Microtrac позволяет модифицировать прибор для выполнения различных научных и производственных задач.

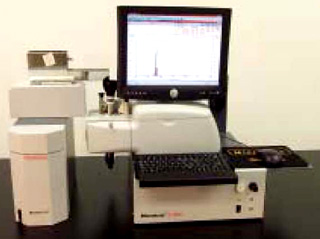

Автоматический анализатор размера частиц Microtrac S-3500

Преимущества

Настройка: самонастраивающаяся система, не требующая рутинных операций.
Точность: предусмотрен автоматический расчет обратного рассеивания Ми для сферических частиц и патентованный расчет Ми для несферических частиц. Поскольку реальные смеси чаще всего состоят из несферических частиц, то эта уникальная особенность анализатора Microtrac особенно важна.

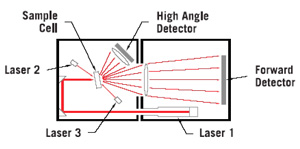

Разрешение: уникальная система трех лазеров в сочетании с оптическим мультидетектором позволяет получать великолепное разрешение во всем рабочем диапазоне прибора.
Стабильность параметров: неподвижное положение лазеров и детекторов обеспечивает стабильные характеристики в течение длительного времени.
Диапазон: широчайший диапазон 0,024...2800 микрон соответствует большинству исследовательских и производственных задач.
Порошки и жидкости: менее двух минут нужно оператору для того, чтобы заменить различные устройства ввода пробы.
Защита информации: анализатор соответствует и превосходит требования стандарта FDA21CFR часть 11 по защите информации.
Универсальность: модульный дизайн прибора позволяет Заказчикам приобретать его в конфигурации оптимальной для решения сегодняшних задач и затем расширить его для соответствия будущим потребностям.
Автоматизация: прецизионная автоматика всех операций от пробоподготовки до анализа позволяет минимизировать возможные ошибки и погрешности.
Калибровка: в приборе используется вспомогательный источник света для калибровки детекторов.
Сопровождение: комплект оборудования поставляется с полным пакетом документации. Каждый проданный прибор сопровождается заводом-изготовителем в течение всего срока эксплуатации.

Дополнительное оборудование

SDC - автоматизированный модуль пробоподготовки и пробоподачи

Автоматический анализатор размера частиц Microtrac S-3500

Модуль обеспечивает:

автоматизированное помещение пробы в жидкость-носитель, деаэрацию, предварительную циркуляцию для образования суспензии;
диспергацию агломерированных частиц во встроенном в линию ультразвуковом диспергаторе, что значительно эффективней внешних диспергирующих устройств;
работу как с жидкостями, так и с порошками.

Контроллер модуля хранит до 100 пользовательских программ с параметрами заполнения, деаэрации, разбавления, диспергации, промывки, циркуляции. Просто опустите пробу и активируйте соответствующую ей программу.

Модуль легко подключается к линиям воды, растворителя или к емкостям.

Все части модуля контактирующие с жидкостями выполнены из нержавеющей стали, стекла, титана, тефлона и рассчитаны на многолетнюю эксплуатацию.

Технические характеристики S-3500

Общий диапазон измерений	0,024...2800 мкм
Точность выполнения измерений *) лучше, чем	Проба	Относительное отклонение (CV)
	стеклянные шарики Ø642 мкм	0,7 %
	стеклянные шарики Ø56 мкм	1,0 %
	стеклянные шарики Ø0,4 мкм	0,6 %
Оптика	Три неподвижных твердотельных лазера с длиной волны 780 нм и компьютерным контролем юстировки линз
Угол измерений	0,02...163° с использованием 151 детектора установленных таким образом, чтобы обеспечить максимально широкий угол регистрации отраженного и рассеянного сигналов
Данные анализа	Объем, количество, распределение фракций, абсолютные и относительные проценты и расчетные данные пользователя. Формат хранения данных ODBC, совместимый с внешними базами. Степень зашиты доступа - по стандарту FDA21CFR часть 11, включая уровни доступа, защиту паролем и электронной подписью
Операционная система	Windows 98, NT, XP
Пробоподача	Жидкие пробы вводятся с помощью автосемплера Мас-26. Сыпучие пробы – с помощью вибрационного или линейного податчика (фидера)
Обслуживание	Чистка измерительной ячейки при необходимости. Извлечение ячейки, чистка и установка занимает примерно 3 минуты
Циркуляционная жидкость	допускается использовать любую органическую жидкость
Время анализа	10...30 с
Электропитание	90...240 В, 5 А, 47...63 Гц, одна фаза
Габариты	330×559×305 мм

*Общая погрешность выполнения измерений оценивалась по расхождениям: между двумя анализаторами, между параллельными измерениями в серии, повторяемости анализа, стабильности параметров калибровки, соотношению размер/форма частицы, погрешности пробоподготовки.

Технические характеристики модуля SDC

Электропитание		115...230 В, 5 А, 50/60 Гц, одна фаза
Условия эксплуатации	температура	5...40 °С
	влажность	до 90 % без конденсации
Циркуляционная вязкость		до 5 сПз, требуемый объем – 200 мл
Скорость циркуляции жидкости		0...65 мл/с (по воде)
Габариты (высота х ширина х глубина)		305×165×424 мм
Управление		клавиша включения, остальное управление – через компьютер

Информация для заказа

Анализатор Microtrac 3500 для мокрого рассева

В комплекте

SDC рециркулятор ( с ультразвуковым диспергатором);
Анализатор Microtrac, оснащенный системой 3 лазеров;
Комплект принадлежностей;
Запасная измерительная ячейка;
Комплект запасных частей;
Принадлежности для диагностики;
Программное обеспечение для установки на присоединенном компьютере.

Анализатор Microtrac 3500 для мокрого и сухого рассева

В комплекте

Пробоподатчик для сухих порошков ТурбоТрак;
SDC рециркулятор ( с ультразвуковым диспергатором);
Анализатор Microtrac, оснащенный системой 3 лазеров;
Комплект принадлежностей;
Вакуумный коллектор для сухих проб;
Комплект запасных частей;
Принадлежности для диагностики;
Программное обеспечение для установки на присоединенном компьютере.

Требования к компьютеру

Минимум PIII , GXI /M+ 4mb видео память, 512KB cache, Medium Chassis Space saver, 104 Keyboard, Microsoft PS2 mouse,128mb RAM, ECC SDRAM, 1 Dimm, 100mhz. 17/40x CD-ROM Drive, IDE with integrated Sound, 6.4gb IDE Hard Drive GXI M/T350. WIN98 CD ROM Passive Expansion Riser for GXI systems, 2 PCI / 1 shared, 2 ISA , Wake-Up on LAN Capable, FAT16 file system.
Standard 15" Monitor: SVGA Color Display; 2MB видео память, 256 KB Cache.
Цветной струйный принтер HP.
