Малогабаритные газоанализаторы МОНОЛИТ для контроля промышленных выбросов топливосжигающих установок
Сняты с производства, замена — МОНОЛИТ L
Внесен в Государственный реестр средств измерений РФ под № 26327-11
- Взрывозащищенное исполнение
- Высокая точность измерений
- Расширенный диапазон рабочих температур
- Малые габариты и масса

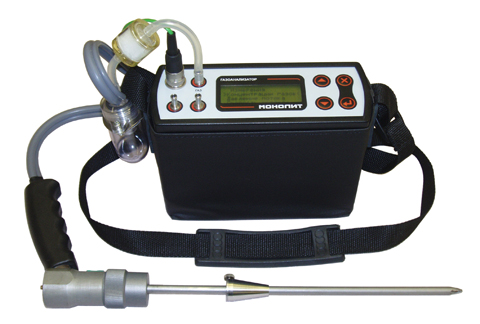

Малогабаритный многокомпонентный газоанализатор «Монолит» предназначен для контроля в выбросах всех основных веществ-загрязнителей - O2, СО, СО2, NO, NO2, SO2. и H2S и может использоваться как при технологической настройке топливосжигающих установок с целью оптимизации процесса горения, так и при их экологическом контроле.
Кроме того, газоанализатор определяет температуру, избыточное давление (разрежение), скорость и объемный расход газового потока в точке отбора пробы, а также технологические параметры контролируемой установки: коэффициент избытка воздуха (альфа), коэффициент потерь тепла и КПД установки.
Прибор выпускается в 2-х основных модификациях («Монолит Газ» и «Монолит МТ»), отличающихся друг от друга верхними пределами диапазонов измерений.
При этом модификация «Газ» предназначена для контроля установок с «низким» содержанием вредных веществ в выбросах (работающих на природном газе), а модификация «МТ» - для контроля установок с «высоким» содержанием вредных веществ в выбросах (работающих на мазуте, угле и т.д.).
Кроме того, выпускаются специальные модификации прибора для северных районов с расширенным температурным диапазоном эксплуатации до -30 °С (с индексом «Т»), а также модификации во взрывобезопасном исполнении (с индексом «Ех») для предприятий нефтегазодобывающей и нефтегазоперерабатывающей отраслей.
Возможные исполнения по количеству каналов
В зависимости от измерительных задач заказчика, количество измерительных каналов (и соответственно датчиков) в газоанализаторе может быть от 1-го до 5-ти в следующих комбинациях:
| Исполнение по числу измерительных каналов | Измерительные каналы | Расчетные каналы | |
| электрохимические датчики | оптические датчики | ||
| 1 | О2 | ||
| 2.1 | О2-СО | СО2 | |
| 2.2 | О2 | СО2 | |
| 2.3 | О2 | СН4 | |
| 3.1 | О2-СО-NO | СО2, NOX | |
| 3.2 | О2-СО | СО2 | |
| 3.3 | О2-СО | СН4 | СО2 |
| 3.4 | О2 | СО2 и СН4 | |
| 4.1 | О2-СО-NO-NO2 | СО2, NOX | |
| 4.2 | О2-СО-NO-SO2 | СО2, NOX | |
| 4.3 | О2-СО-NO | СО2, NOX | |
| 4.4 | О2-СО-NO | СН4 | СО2, NOX |
| 4.5 | О2-СО | СО2 и СН4 | NOX |
| 5.1 | О2-СО-NO-NO2-SO2 | СО2, NOX | |
| 5.2 | О2-СО-NO-SO2-H2S | СО2, NOX | |
| 5.3 | О2-СО-NO-NO2 | СО2 | NOX |
| 5.4 | О2-СО-NO-NO2 | СН4 | СО2, NOX |
| 5.5 | О2-СО-NO-SO2 | СО2 | NOX |
| 5.6 | О2-СО-NO-SO2 | СН4 | СО2, NOX |
| 5.7 | О2-СО-NO | СО2 и СН4 | NOX |
Возможные исполнения по диапазонам измерений
В зависимости от содержания измеряемых компонентов в контролируемых заказчиком источниках выбросов, газоанализатор может иметь следующие диапазоны измерений:
| Исполнение | О2 | СО | NO | NO2 | SO2 | H2S |
| «Монолит Газ» | ||||||
| 1 | 0...21 % (об.) | 0...500 мг/м³ | 0...300 мг/м³ | 0...100 мг/м³ | 0...300 мг/м³ | 0...100 мг/м³ |
| 2 | 0...1000 мг/м³ | |||||
| 3 | 0...2000 мг/м³ | |||||
| 4 | 0...5000 мг/м³ | |||||
| «Монолит МТ» | ||||||
| 1 | 0...21 % (об.) | 0...2000 мг/м³ | 0...1000 мг/м³ | 0...100 мг/м³ | 0...2000 мг/м³ | 0...500 мг/м³ |
| 2 | 0...2000 мг/м³ | 0..2000 мг/м³ | 0...200 мг/м³ | 0...2000 мг/м³ | ||
| 3 | 0...5000 мг/м³ | 0...2000 мг/м³ | 0...200 мг/м³ | 0...2000 мг/м³ | ||
| 4 | 0...5000 мг/м³ | 0...2000 мг/м³ | 0...200 мг/м³ | 0...5000 мг/м³ | ||
| 5 | 0...5000 мг/м³ | 0...3500 мг/м³ | 0...500 мг/м³ | 0...5000 мг/м³ | ||
| 6 | 0...10000 мг/м³ | 0...3500 мг/м³ | 0...500 мг/м³ | 0...5000 мг/м³ | ||
| 7 | 0...10000 мг/м³ | 0...3500 мг/м³ | 0...500 мг/м³ | 0...10000 мг/м³ | ||
| 8 | 0...50000 мг/м³ | |||||
| 9 | 0...100000 мг/м³ | |||||
| Оптические датчики | |
| СО2 | СН4 |
| 0...20 % (об.) | 0...5 % (об.) |
Краткое описание прибора и его преимущества
Принцип действия газоанализатора основан на применении комплекта электрохимических ячеек для измерения содержания газовых компонент, термоэлектрического преобразователя для измерения температуры, двухплечевого мембранного датчика для измерения давления и трубки Пито или НИИОГАЗ для измерения скорости и объёмного расхода газового потока.
Газоанализаторы «Монолит» могут дополнительно оснащаться инфракрасными оптическими датчиками (вместо одного или двух электрохимических), позволяющими измерять содержание СО2 и углеводородов в пересчете на метан (СН4).
Конструктивно газоанализатор выполнен в прочном пластиковом корпусе, на лицевую панель которого выведены дисплей, клавиатура и все коммутационные разъемы и штуцера. Измерительная информация отображается на жидкокристаллическом дисплее, оснащенном подсветкой. Электропитание газоанализатора может осуществляться как от внутреннего аккумулятора, так и от сети переменного напряжения.
Модификации с индексом «Ех» выполнены во взрывозащищенном исполнении, что позволяет их эксплуатировать даже во взрывоопасных зонах.
Модификации с индексом «Т» оснащены системой внутреннего обогрева, что позволяет их эксплуатировать при температуре окружающей среды до -30 °С.
Газоанализатор «МОНОЛИТ» обладает рядом дополнительных возможностей
- сбор и статистическая обработка результатов измерений (вычисление средних значений) за 20-ти минутный интервал времени в соответствие с требованиями природоохранных органов;
- вычисление объемного расхода потока отходящих газов (м³/с) и массового выброса (г/с) загрязняющих веществ на основе результатов выполненных инструментальных измерений;
- передача протокола измерений из памяти газоанализатора на персональный компьютер в формате MS Word с возможностью последующей распечатки на стандартном принтере.
Благодаря использованию в модификациях «Монолит Газ» датчиков с более высокой чувствительностью, измерение низких концентраций CO, NO и SO2 выполняется с максимально возможной для электрохимического метода точностью.
Встроенная память данных газоанализатора рассчитана для постоянного хранения 600 записей. Впоследствии, записанные данные могут быть распечатаны на принтере или переданы на персональный компьютер.
Компактный ИК-термопринтер, поставляемый к газоанализатору, позволяет распечатывать протоколы измерений как непосредственно во время проведения измерений, так и после их завершения при считывании данных из памяти прибора.

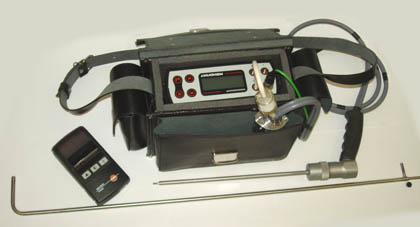

В комплект поставки газоанализатора «МОНОЛИТ» входит кожаная утепленная сумка, в которой может транспортироваться прибор и все его принадлежности. Она же предназначена для эксплуатации прибора в зимнее время года без извлечения его из сумки, что обеспечивает дополнительную защиту газоанализатора от воздействия низких температур.
Для работы с прибором в летнее время поставляется легкий матерчатый чехол с ремнем для переноски.
В комплект поставки газоанализатора входит полный комплект технической документации, включая методику выполнения измерений, разработанную и утвержденную в установленном порядке и допущенную к применению на территории РФ.
По желанию заказчика прибор может комплектоваться пробоотборными зондами и трубками Пито различной (от 300 до 2000 мм) длины, а также электрическим блоком осушки пробы и дополнительным противопылевым металлокерамическим фильтром.
В комплект поставки могут также входить калибровочные газовые смеси в баллонах под давлением, предназначенные для контроля точности результатов измерений и периодической калибровки газоанализатора в процессе эксплуатации.
Основные метрологические характеристики
| Измеряемый компонент/ параметр | Принцип измерений | Диапазон измерений | Пределы допускаемой основной погрешности | |
| абсолютной | относительной | |||
| Кислород (О2) | электрохимический сенсор | 0...21 % об. | ±0,2 % (об.) | |
| Оксид углерода (СО) | электрохимический сенсор | 0...500 мг/м³ | ±5 мг/м³ (0...100 мг/м³) | ±5 % (100...500 мг/м³) |
| 0...1000 мг/м³ | ±7,5 мг/м³ (0...150 мг/м³) | ±5 % (150...1000 мг/м³) | ||
| 0...2000 мг/м³ | ±10 мг/м³ (0...200 мг/м³) | ±5 % (200...2000 мг/м³) | ||
| 0...5000 мг/м³ | ±15 мг/м³ (0...300 мг/м³) | ±5 % (300...5000 мг/м³) | ||
| 0...10000 мг/м³ | ±20 мг/м³ (0...400 мг/м³) | ±5 % (400...10000 мг/м³) | ||
| 0...50000 мг/м³ | ±100 мг/м³ (0...1000 мг/м³) | ±5 % (1000...50000 мг/м³) | ||
| Оксид азота (NO) | электрохимический сенсор | 0...300 мг/м³ | ±5 мг/м³ (0...100 мг/м³) | ±5 % (100...300 мг/м³) |
| 0...1000 мг/м³ | ±7,5 мг/м³ (0...150 мг/м³) | ±5 % (150...1000 мг/м³) | ||
| 0...2000 мг/м³ | ±10 мг/м³ (0...200 мг/м³) | ±5 % (200...2000 мг/м³) | ||
| 0...5000 мг/м³ | ±15 мг/м³ (0...300 мг/м³) | ±5 % (300...3500 мг/м³) | ||
| Диоксид азота (NO2) | электрохимический сенсор | 0...100 мг/м³ | ±5 мг/м³ (0...100 мг/м³) | |
| 0...200 мг/м³ | ±6 мг/м³ (0...120 мг/м³) | ±5 % (120...200 мг/м³) | ||
| 0...500 мг/м³ | ±7,5 мг/м³ (0...150 мг/м³) | ± 5 % (150...500 мг/м³) | ||
| Сернистый ангидрид (SO2) | электрохимический сенсор | 0...300 мг/м³ | ±5 мг/м³ (0...100 мг/м³) | ±5 % (100...300 мг/м³) |
| 0...2000 мг/м³ | ±15 мг/м³ (0...300 мг/м³) | ±5 % (300...2000 мг/м³) | ||
| 0...5000 мг/м³ | ±25 мг/м³ (0...500 мг/м³) | ±5 % (500...5000 мг/м³) | ||
| 0...10000 мг/м³ | ±35 мг/м³ (0...700 мг/м³) | ±5 % (700...10000 мг/м³) | ||
| Сероводород (H2S) | электрохимический сенсор | 0...100 мг/м³ | ± 5 мг/м³ (0...100 мг/м³) | |
| 0...500 мг/м³ | ± 7,5 мг/м³ (0...150 мг/м³) | ± 5 % (150...500 мг/м³) | ||
| Диоксид углерода (СО2) | оптический датчик | 0...20 % (об.) | ±0,5 % (об.) (0...5 % (об.)) | ±10 % (5...20 % (об.)) |
| Углеводороды (по СН4) | оптический датчик | 0...5 % (об.) | ±0,05 % (об.) (0...0,5 % (об.)) | ±10 % (0,5...5 % (об.)) |
| Температура газового потока | термопара | -20...+800 °С | ±3 °С (-20...+300 °С) | ±1 % (300...800 °С) |
| -20...+1000 °С | ±3 °С (-20...+300 °С) | ±1 % (300...1000 °С) | ||
| Избыточное давление / разряжение газового потока | мембранный датчик | ±(0...50) гПа | ±0,25 гПа | |
| Скорость газового потока | трубка Пито | 4...50 м/с | ±2 м/с | |
Основные технические характеристики
| Рассчитываемые величины | объемная доля диоксида углерода (СО2) |
| суммы оксидов азота (NОX) в пересчете на NO2 | |
| коэффициент избытка воздуха (1,00...9,99) | |
| коэффициент потерь тепла (0...99,9 %) | |
| КПД сгорания топлива (0...99,9 %) | |
| Единицы измерений | мг/м³, ppm, мгО2 (приведенные к базовому содержанию О2) |
| Дополнительные возможности | усреднение результатов |
| расчет объемного расхода и массового выброса | |
| Отбор газовой пробы | встроенный микронасос (0,8 л/мин) |
| Электропитание | от встроенного Li-ion аккумулятора или от сети переменного тока |
| Время работы без подзарядки аккумулятора | не менее 10 ч |
| Дисплей | алфавитно-цифровой, 4 строки по 20 символов с подсветкой |
| Память данных | встроенная, емкость 600 записей |
| Печать результатов | внешний ИК термопринтер |
| Передача результатов на ПК | последовательный RS 232 С |
| Габаритные размеры (Д х Ш х В) | 200х76х140 мм |
| Масса | не более 2 кг (5 кг с принадлежностями) |
| Диапазон рабочих температур | 0...45 °С (стандартный) |
| -30...45 °С (расширенный) |
Имеющиеся сертификаты
- Сертификат безопасности ГОСТ Р РФ
- Свидетельство о взрывозащищенности РФ
- Разрешение на применение Ростехнадзора РФ
- Сертификат об утверждении типа СИ РФ
- Сертификат об утверждении типа СИ Респ. Беларусь
- Сертификат об утверждении типа СИ Респ. Казахстан

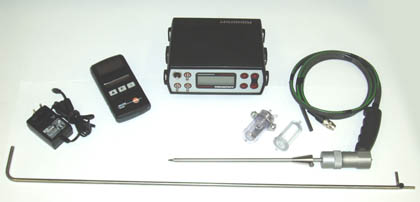

Базовая комплектация поставки
- газоанализатор, без принтера;
- ручка пробоотборного зонда в комплекте с пробоотборным шлангом с внутренней фторопластовой трубкой, стойкой к NO2 и SO2, длина 2,5 м;
- трубка пробоотборного зонда со встроенным термопреобразователем (-20...+800 °C), длиной 740 мм, в комплекте с упорным конусом и чехлом для транспортировки и хранения;
- влагоотделитель;
- внешний фильтр очистки пробы;
- блок питания / зарядное устройство;
- сумка для транспортировки прибора и принадлежностей, кожаная, утепленная;
- чехол матерчатый с ремнем для переноски прибора;
-
комплект документации
- Руководство по эксплуатации,
- Методика выполнения измерений,
- Методика поверки,
- Свидетельство о государственной поверке,
- копии имеющихся сертификатов.
Дополнительные принадлежности, запасные части
- сменные трубки пробоотборного зонда со встроенным термопреобразователем (-20...+800 °C или -20...+1000 °C), длиной 300...1500 мм;
- пневмометрические трубки типа Пито длиной 750...2000 мм;
- внешний ИК термопринтер с комплектом запасной бумаги;
- предварительный МК-фильтр для пробоотборного зонда;
- запасные фильтр очистки пробы;
- электрический блок осушки пробы;
- программа приема данных для ПК в комплекте с кабелем связи.
