Хроматографический комплекс МХ-ТМ для анализа газов, растворенных в трансформаторном масле

Снят с производства

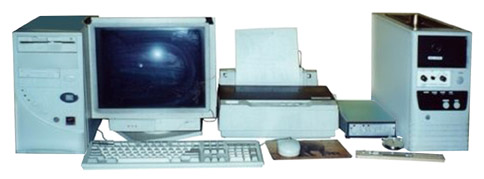

Хроматографический комплекс МХ-ТМ

Предназначен для определения метана, этана, этилена, ацетилена, водорода, оксида и диоксида углерода, растворенных в трансформаторных маслах.

Методика удовлетворяет требованиям РД 34.46.303-89, реализована на двух колонках при одной температуре.

Обработка хроматографической информации и диагностика маслонаполненного оборудования производятся с помощью автоматизированной системы «ДиаХром&», включающей многоканальный интерфейс (АЦП) для связи с компьютером и пакет программ.

Температура, oС термостата колонок 70...130
в режиме регенерации 350
детекторов 60
Уровень флуктуационных шумов, мкВ 20
Линейный диапазон усилителя, не менее 105
Пороговая чувствительность, % об. по водороду (ДТХ) 0,0005
по углеводородам (ПИД) 0,00005
по окислам углерода (ДТП) 0,005
Объем газовой пробы, мл 2
Выход на режим, часов, не более 2
Время одного измерения, минут, не более 15
Габариты, мм (базовый блок) 200×400×300
Масса, кг (базовый блок) 12
Напряжение питания, В 220
Потребляемая мощность, Вт, не более 150

Базовый блок хроматографа (аналитическая и электронная части) размещен в стандартном корпусе Minitower от персонального компьютера.

Состав комплекса

  • малогабаритный газовый хроматограф МХ с тремя детекторами: пламенно-ионизационный (ПИД), детектор по теплопроводности (ДТП), термохимический (ДТХ);
  • устройство для выделения газов из масел;
  • колонки хроматографические (обычный срок эксплуатации от 2 до 5 лет);
  • поверочные газовые смеси (2 баллона с различными концентрациями, смесь метана, этана, этилена, ацетилена, водорода, оксида и диоксида углерода - по РД 34.46.302-98);
  • 2 контейнера для транспортировки проб;
  • 20 пробоотборников по 20 мл;
  • 4-х канальное устройство сопряжения хроматограф-компьютер;
  • программа обработки хроматографических данных (в т.ч. база данных по электрооборудованию);
  • диагностическая программа РД 34.46.303-98;

Дополнительная комплектация

  • персональный компьютер, принтер.
  • Компрессор воздушный
  • Генератор водорода
  • газы-носители (гелий СПЧ, водород ВЧ) в баллонах, газовые редукторы
