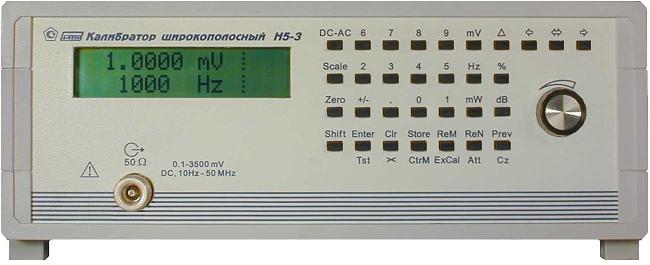

Калибратор переменного напряжения широкополосный Н5-3

Калибратор переменного напряжения широкополосный Н5-3

Обеспечивает воспроизведение напряжения переменного тока синусоидальной формы в широком диапазоне частот и предназначен для проверки и калибровки вольтметров переменного тока.

Дополнительной функцией прибора является воспроизведение напряжения постоянного тока любой полярности.

Выход прибора рассчитан на подключение соединителей коаксиального 50-омного тракта размером 7/3 (N-соединители).

Выходное напряжение нормируется при подключении нагрузки сопротивлением 50 Ом.

Воспроизведение напряжения переменного тока

Диапазон воспроизведения Предел допускаемой основной погрешности при T=Tк ±5 °С, ±(% от U + мкВ) на частотах:
10...20 Гц 20...40 Гц 40 Гц...100 кГц 0.1...1 МГц 1...3 МГц 3...5 МГц 5...10 МГц 15, 30 20 МГц 50 МГц
Основной выход 3.5...1.1 В 0.5 0.3 0.2 0.3 0.3 0.3 0.5 0.8 1.3
1.1...0.33 В 0.5 0.3 0.2 0.3 0.3 0.5 0.5 0.8 1.3
329.9...110.00 мВ 0.5 0.3 0.3 0.3 0.5 0.8 0.8 1 1.3
109.99...11.00 мВ 0.5 0.5 0.5 0.5 0.5 0.8 0.8 1 2
10.999...1.100 мВ 0.8 0.5 0.5 0.8 0.8 0.8 1 1.3 2
1.0999...0.1000 мВ 0.8 0.8 0.5 0.8 0.8 1 1 2 4
С дополнительным внешним аттенюатором «40 дБ» 110...3 мкВ 0.8 0.8 0.8 0.8 1 1 01.03.2008

Воспроизведение напряжения постоянного тока

Диапазон воспроизведения Предел допускаемой основной погрешности при T=Tк ±5 °С, ±(% от U + мкВ)
±(0.1000...1.0999 мВ) 0.002* В+3 мкВ
±(01.100...10.999 мВ) 0.0015* В+3 мкВ
±(011.00...109.99 мВ) 0.001* В+5 мкВ
±(0110.0...3500.0 мВ) 0.0007* В+50 мкВ
Погрешность установки частоты, ±% В диапазоне частот от 9 Гц...11 МГц 0.02 + 0.1 Гц
на частоте 15,20,30 и 50 МГц 3

U - установленное значение напряжения. Дополнительная погрешность в режиме с внешним аттенюатором с номинальным ослаблением 40 дБ не более: ±(0.1 % от Uвых + 1 мкВ) или ±0.01 дБ,

Uвых - выходное напряжение аттенюатора.

Тк - температура калибровки

Примечание

Указанные значения погрешности нормируются:

  • без учета шунтирующего действия входного сопротивления приборов, подключаемых к выходу - калибратора или аттенюатора;
  • с нагрузкой и аттенюатором из комплекта поставки прибора.

Дополнительная температурная погрешность на 10 °С не превышает половины основной.

Погрешность установки частоты выходного напряжения 2...5 %.

Среднее время установления выходного напряжения прибора и частоты 1...3 с.

Дополнительные возможности

Прибор обеспечивает установку выходного напряжения путем пересчета задаваемых значений (режимы обработки вводимых данных):

  • мощности в милливаттах на нагрузке 50 Ом;
  • мощности в децибелах к милливатту на нагрузке 50 Ом;
  • абсолютного (в милливольтах) отклонения относительно текущего уровня напряжения на выходе калибратора;
  • отклонения в процентах относительно текущего уровня напряжения на выходе калибратора;
  • отношения в процентах к текущему уровню на выходе калибратора;
  • отношения в децибелах к текущему уровню на выходе калибратора.

Прибор обеспечивает плавное регулирование выходного напряжения (режим редактирования) с вычислением отклонения от исходного (номинального) значения в процентах. Этот режим предназначен для проверки стрелочных приборов.

Прибор обеспечивает запоминание и воспроизведение последовательности значений напряжения и частоты (режим программирования).

Прибор имеет последовательный интерфейс, отвечающий требованиям ГОСТ 23675-79 (интерфейс СТЫК С2-ИC), RS-232C. Интерфейс обеспечивает установку выходного напряжения и частоты, имеются команды переключения режимов работы. Предусмотрена выдача в интерфейс данных о состоянии прибора по запросу.

Управляющие и выходные данные представлены в виде текстовых строк, содержащих цифровые значения напряжения и частоты, полярность и размерность.

Режимы обработки вводимых данных и цифровой калибровки включаются только с передней панели.

Технические характеристики

Температура окружающего воздуха °С; 5...40
Относительная влажность при температуре 25 °С/до 40 °С, % до 90/до 70
Атмосферное давление, мм рт.ст. 630...800
Питание 220 ±2 В, 50 ±1 Гц
Мощность, ВА, не более 60
Масса, кг, не более 5
Габаритные размеры, мм 291х108х260
