Прибор оптимизации режимов горения ОПТИМА-3

Снят с производства, замена - АНТ-К1, Оптима, АКВТ-01, ТДК-3М, O2-МАДГ-2, ЭКОН

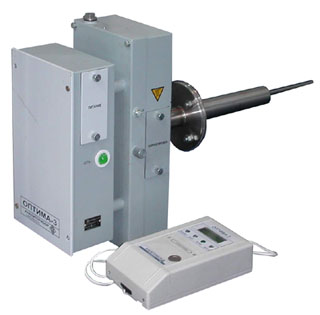

Прибор оптимизации режимов горения ОПТИМА-3

Предназначен для измерения объемной доли кислорода (О2) и объемной доли оксида углерода (СО) в отхидящих газах котлов, и сигнализации увеличения или уменьшения концентрации кислорода и увеличения объемной доли оксида углерода относительно установленных значений (порогов).

Область применения: газоанализатор используется с целью достижения оптимального соотношения топливо-воздух, при процессах горения в топливосжигающих установках, работающих на газовом топливе, а также для сигнализации о появлении признаков неполного сгорания топлива при любом содержании кислорода.

Тип прибора
стационарный.
Режим работы
непрерывный.
Принцип работы
электрохимический на О2 (твердый электролит, цирконевый датчик) и термокаталитический на СО.
Способ забора пробы
принудительный.

Конструктивно газоанализатор состоит из блока сигнализации (БС) и устройства отбора пробы (УОП). Связь между БС и УОП осуществляется по трех проводной кабельной линии. Длина соединительного кабеля - не более 500 м.

Прибор оптимизации режимов горения ОПТИМА-3

Конструкция газоанализатора обеспечивает герметичность и отсутствие конденсата в пневматической линии от места забора пробы в УОП до места сброса пробы.

Основные технические характеристики

Диапазоны измерений Кислород О2 0,3...21 % об.
Оксид углерода СО 0...1000 млн-1
Диапазоны показаний Кислород О2 0,3...23 % об.
Оксид углерода СО 0...2000 млн-1
Диапазон установки пороговых значений срабатывания сигнализации (задается с дискретностью 0,1% об. – 10 млн-1) МАЛО (порог 1) по кислороду, % об. 0,3...7
МНОГО (порог 2) по кислороду, % об. 1...9,9
НЕДОЖОГ (порог 3) по оксиду углерода, млн-1 0...2000
Время срабатывания сигнализации, с, не более по кислороду 15
по оксиду углерода 30
Температура окружающей среды, °С для БС +5...+50
для УОП -35...+70
Канал связи для подключения внешних устройств RS232 (протокол MODBUS-RTU)
Унифицированный токовые сигналы (по каналу измерения кислорода), мА 0...5 и 4...20
Параметры анализируемой газовой среды температура, °С 100...1200
влага, не более г/м³ 240
пыль, не более г/м³ 5
избыточное давление, не более мм. вод. ст 200
разряжение, не более мм. вод. ст 200
Длина погружной части пробозаборного зонда, мм при температуре газа до 700 °C 300, 500, 750, 1000, 1500, 2000
при температуре газа до 1200 °C 650, 1200
Степень защиты от доступа к опасным частям, от попадания внутрь внешних твердых предметов и от проникновения воды Блок БС IP20
Блок УОП IP54
Габаритные размеры, мм Блок БС 250×145×70
Блок УОП 465×370×215
Напряжение питания, В 220
Потребляемая мощность, ВА 450

Достоинства:

  • наличие «сухих» контактов реле для подключения внешних устройств и управления им, сигнализации при достижении пороговых значений
  • наличие унифицированных токовых выходов позволяющих включать прибор в системы котельной автоматики и протоколировать полученную информацию на регистрирующем приборе
  • высокая стабильность показаний
  • простота монтажа
  • возврат анализируемого газа в дымоход
  • встроенный фильтр агрессивных газов
  • наличие цифрового выхода для подключения ПЭВМ
  • широкий температурный диапазон, возможность использования на открытых площадках
  • удобная и наглядная цифровая индикация
  • световая и звуковая сигнализация оповещающая оператора о нарушении режима горения
  • алгоритм работы, понятный даже неподготовленному персоналу
  • незначительные эксплуатационные затраты

Комплект поставки:

  • газоанализатор Оптима-3,
  • комплект ЗИП,
  • эксплуатационная документация.

По отдельному заказу возможна поставка:

  • баллоны с ГСО-ПГС,
  • вентиль точной регулировки ИБЯЛ.306249.011,
  • индикатор расхода ИБЯЛ.418622.001, трубка ПВХ 4х1,5 ТУБ-01-1196-79,
  • самописец А100Н-А (или аналогичный),
  • программное обеспечение.

Внимание!
Для обеспечения принудительной подачи пробы по отдельному заказу поставляется блок пробоотбора в одной измодификаций:

  • блок с воздушным инжектором (ИБЯЛ.418311.049-01);
  • блок с водяным инжектором (ИБЯЛ.418311.049);
  • блок с побудителем расхода (ИБЯЛ.418311.023-10), работает от 220В.
