Многокомпонентный стационарный оптический газоанализатор ОПТОГАЗ-500.2

Многокомпонентный стационарный оптический газоанализатор ОПТОГАЗ-500.2

Газоанализатор ОПТОГАЗ-500.2 предназначен для анализа газовых выбросов автомобилей с бензиновым двигателем, а также для анализа промышленных газовых выбросов. Применяется во взрывобезопасных помещениях.

Прибор обязательно комплектуется пробоотборным зондом.

Модификации прибора

Прибор выпускается в восьми модификациях, зависящих от типа и количества анализируемых компонентов:

  • ОПТОГАЗ-500.2-СO/CHx
  • ОПТОГАЗ-500.2-СO/CHx/CO2/O2
  • ОПТОГАЗ-500.2-СO/CHx/CO2
  • ОПТОГАЗ-500.2-СO/CHx/CO2/NO
  • ОПТОГАЗ-500.2-СO/CHx/O2
  • ОПТОГАЗ-500.2-СO/CHx/NO/O2
  • ОПТОГАЗ-500.2-СO/CHx/NO
  • ОПТОГАЗ-500.2-СO/CHx/CO2/NO/O2

Принцип действия

Прибор построен на базе ИК-оптического модуля (СО, СО2, СНх) с использованием электрохимических сенсоров NO и O2.

В основу процесса измерения концентрации положен принцип инфракрасного поглощения, что позволяет получить высокую избирательность и малое время отклика. Благодаря тщательной разработке электронной и оптических схем прибора, ОПТОГАЗ-500.2 позволяет производить стабильные, точные измерения концентрации анализируемых компонентов.

Газоанализатор включает в себя следующие блоки:

  • измерительный блок;
  • управляющий контроллер, для управления внутренними процессами прибора, а также для связи газоанализатора с внешними устройствами через порт RS-232;
  • насос, позволяющий осуществлять прокачку газовой схемы газоанализатора;
  • электроклапан для переключения газовых потоков;
  • фильтры тонкой очистки;
  • клавиатура газоанализатора, выполненная в виде четырех управляющих кнопок и позволяющая управлять работой прибора;
  • жидкокристаллический дисплей, на который выводятся результаты измерения, меню пользователя прибора, а также вся служебная информация, необходимая для успешной работы газоанализатора

Дополнительные функции прибора

В приборе имеется серийный интерфейс RS-232, а также может быть установлен токовый выход 0-5 мА (или 4-20 мА) по каждому измерительному каналу.

При подключении пробоотборного зонда, снабженного термопарой, прибор позволяет измерять температуру в диапазоне 0 – 800 °С

Технические характеристики

Диапазон измеряемых концентраций оксид углерода 0 – 7 об. %
диоксид углерода 0 – 16 об. %
углеводороды (в пересчете на пропан) 0 – 3 000 ppm
оксид азота 0 – 5 000 ppm
кислород 0 – 21 об. %
Расход газовой смеси (встроенный насос) 1,0 +/- 0,5 дм3/мин
Условия эксплуатации температура окружающего воздуха +5 ...+50 °С
давление 84 – 106,7 кПа
влажность до 95%
Потребляемая мощность 60 Вт
Напряжение питания ~ 220В, 50 Гц или =12В; встроенная аккумуляторная батарея

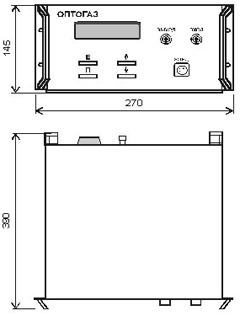

Габариты 270х145х390 мм
Масса 5 кг
