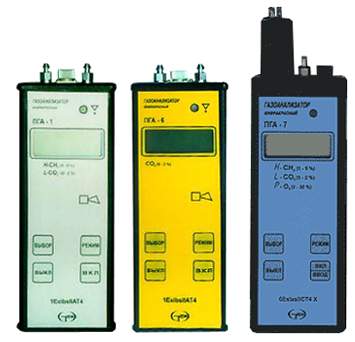

Портативные газоанализаторы ПГА
Зарегистрированы в Государственном реестре средств измерений под N 17679-07
Портативные газоанализаторы ПГА предназначены для измерения концентрации углеводородов, углекислого газа, кислорода и токсичных газов.
Газоанализаторы обеспечивают световую и звуковую предупредительную и аварийную сигнализацию по двум фиксированным уровням. Возможна программная переустановка порогов сигнализации заказчиком с помощью кнопок на лицевой панели прибора.
Приборы используют оптический датчик (CH4, C3H8, CO2) и электрохимический датчик для определения O2.
Достоинства приборов
- Оригинальный оптический датчик
- Уникальная селективность
- Срок службы без замены оптического сенсора более 5 лет
- Программная калибровка
- Нечувствительность к высокой влажности, аммиаку, окислам азота и окиси углерода, а также к таким реагентам, как хлор, сера, фосфор, фтор, тетраэтил-свинец, «отравляющим» термокаталитические и другие газоанализаторы
- Запись, хранение измеряемых величин и возможность вывода информации на индикатор и внешний компьютер (интерфейс RS-232)
- Газоанализаторы внесены в Государственный реестр средств измерений и имеют уровень взрывозащищенности 0ExiasПСТ4Х.
Область применения:
- нефтяная, газовая и нефтехимическая промышленность;
- горнодобывающая промышленность;
- угольная промышленность;
- автомобильный, железнодорожный и морской транспорт;
- городские служы энерго-, водо- и газоснабжения;
- службы контроля состояния окружающей среды;
- службы охраны труда и техники безопасности.
Для измерения концентрации CH4, C3H8, CO2 используется оптический датчик, принцип действия которого основан на селективном поглощении ИК-излучения молекулами контролируемых газов.
Газоанализатор выпускается в 96 исполнениях (при заказе см. таблицу)
| Оптические датчики | Электрохимический датчик 3 канал | ||||||||
| 1 канал | 2 канал | нет | О2 | CO | H2S | SO2 | NO2 | NH3 | H2 |
| CH4 | CО2 | ПГА-1 | ПГА-7 | ПГА-13 | ПГА-19 | ПГА-25 | ПГА-31 | ПГА-37 | ПГА-43 |
| CH4 | C3H8 | ПГА-2 | ПГА-8 | ПГА-14 | ПГА-20 | ПГА-26 | ПГА-32 | ПГА-38 | ПГА-44 |
| C3H8 | CО2 | ПГА-3 | ПГА-9 | ПГА-15 | ПГА-21 | ПГА-26 | ПГА-33 | ПГА-39 | ПГА-45 |
| CH4 | ПГА-4 | ПГА-10 | ПГА-16 | ПГА-22 | ПГА-27 | ПГА-34 | ПГА-40 | ПГА-46 | |
| C3H8 | ПГА-5 | ПГА-11 | ПГА-17 | ПГА-23 | ПГА-28 | ПГА-35 | ПГА-41 | ПГА-47 | |
| CО2 | ПГА-6 | ПГА-12 | ПГА-18 | ПГА-24 | ПГА-29 | ПГА-36 | ПГА-42 | ПГА-48 | |
| S(C2-C10) | ПГА-49 | ПГА-55 | ПГА-61 | ПГА-67 | ПГА-73 | ПГА-79 | ПГА-85 | ПГА-91 | |
| CH4(ПДК) | ПГА-50 | ПГА-56 | ПГА-62 | ПГА-68 | ПГА-74 | ПГА-80 | ПГА-86 | ПГА-92 | |
| S(C2-C10) | CH4 | ПГА-51 | ПГА-57 | ПГА-63 | ПГА-69 | ПГА-75 | ПГА-81 | ПГА-87 | ПГА-93 |
| S(C2-C10) | CО2 | ПГА-52 | ПГА-58 | ПГА-64 | ПГА-70 | ПГА-76 | ПГА-82 | ПГА-88 | ПГА-94 |
| CH4(ПДК) | CH4 | ПГА-53 | ПГА-59 | ПГА-65 | ПГА-71 | ПГА-77 | ПГА-83 | ПГА-89 | ПГА-95 |
| CH4(ПДК) | CО2 | ПГА-54 | ПГА-60 | ПГА-66 | ПГА-72 | ПГА-78 | ПГА-84 | ПГА-90 | ПГА-96 |
Примечания:
- S(C2-C10) — датчик измерительного канала массовой концентрации предельных углеводородов (C2-C10) в воздухе рабочей зоны
- CH4(ПДК) — датчик измерительного канала массовой концентрации метана в воздухе рабочей зоны
Диапазоны измерений датчиков
| Определяемый компонент | Диапазон измерений объемной доли определяемого компонента, % | Пределы допускаемой основной погрешности | |
| абсолютной, объемная доля определяемого компонента, % | приведенной, % | ||
| Метан (CH4) | 0...5 | ±5 | |
| Пропан (C3H8) | 0...2 | ±5 | |
| Диоксид углерода (CО2) | 0...2 | ±5 | |
| Кислород (О2) | 0...30 | ±5 | |
| Водород (H2) | 0...5 | ± (0,2+0,04Сх) | |
Примечание:Сх - объемная доля определяемого компонента на входе газоанализатора, %.
| Определяемый компонент | Диапазон измерений определяемого компонента | Пределы допускаемой основной погрешности | ||
| объемной доли | массовой концентрации | абсолютной, массовая концентрация определяемого компонента | относительной, % | |
| Оксид углерода (СО) | (0...17) млн-1 | (0...20) мг/м³ | ± 5 мг/м³ | - |
| (17...103) млн-1 | (20...120) мг/м³ | - | ± 25 % | |
| Сероводород (Н2S) | (0...7) млн-1 | (0...10) мг/м³ | ± 2,5 мг/м³ | - |
| (7...32) млн-1 | (10...45) мг/м³ | - | ± 25 % | |
| Диоксид серы (SО2) | (0...3,8) млн-1 | (0...10) мг/м³ | ± 2,5 мг/м³ | - |
| (3,8...18,8) млн-1 | (10...50) мг/м³ | - | ± 25 % | |
| Диоксид азота (NO2) | (0...1) млн-1 | (0...2) мг/м³ | ± 0,5 мг/м³ | - |
| (1...10,5) млн-1 | (2...20) мг/м³ | - | ± 25 % | |
| Аммиак (NH3) | (0...28) млн-1 | (0...20) мг/м³ | ± 5 мг/м³ | - |
| (28...99) млн-1 | (20...70) мг/м³ | - | ± 25 | |
| S (C2-C10) | - | (0...3) г/м³ | ±(0,03+0,15Сх) г/м³ | - |
| CH4 (ПДК) | - | (0...7) г/м³ | ±(0,07+0,05Сх) г/м³ | - |
Примечания:
- Сx — массовая концентрация определяемого компонента на входе газоанализатора, мг/м³
- S(C2-C10) — суммарное содержание предельных углеводородов: этан (C2H6), пропан (C3H8), бутан (C4H10), пентан (C5H12), гексан (C6H14), гептан (C7H14), октан (C8H18), нонан (C9H20), декан (C10H22)
- Пределы допускаемой основной абсолютной погрешности по измерительному каналу S(C2-C10) по поверочному компоненту (пропану C3H8) равны ±(0,03+0,1Сx) г/м³
Технические характеристики
| Рабочий диапазон температур | -30...+35 °C | |
| Время работы без подзарядки | 16 часов | |
| Габариты | 243×83×33 мм | |
| Масса | не более 0,8 кг | |
Газоанализаторы серии ПГА могут комплектоваться ручной системой принудительного пробоотбора с различными типами пробозаборников.
