Парофазные источники газовых смесей

Внесены в Государственный реестр средств измерений РФ под № 44308-10

Метрологический статус ПИГС - образцовые меры (рабочие эталоны) 2-го разряда.

Парофазные источники газовых смесей (ПИГС) позволяют получить парогазовые смеси с постоянными и закономерно изменяющимися микроконцентрациями летучих веществ. ПИГС позволяют получать потоки газовых смесей в широком диапазоне концентраций (0.1...1000 мг/м³).

Номенклатура целевых веществ - бензол, гексан, толуол, бутанол, ксилолы, фенол, стирол, дихлорэтан и др.

Отличительной особенностью ПИГС является возможность получения газовых потоков с микроконцентрациями паров не только устойчивых, но и химически активных веществ, как, например стирол и акролеин.

ПИГС используются в качестве стабильных источников газовых смесей при градуировке, сертификационных испытаниях и поверке газоаналитических приборов и систем различных типов: сигнализаторов, газоанализаторов, стационарных газо-аналитических систем, хроматографов.

Принцип действия ПИГС основан на буферном эффекте гетерогенных систем, который состоит в компенсации уменьшения концентрации летучих веществ в газовой фазе за счет их восполнения из конденсированной фазы (жидкости или адсорбента).

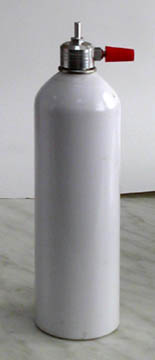

ПИГСы представляют собой специализированные металлические сосуды вместимостью 1 дм³, заполненные угольным сорбентом с целевым компонентом (исполнение "У") или раствором целевого компонента в нелетучем растворителе (исполнение "М" - масло, исполнение "Э" - этиленгликоль), через которые продувается газ-носитель (гелий или азот).

Диапазон устанавливаемого расхода газа для ПИГС исполнения "У" составляет 10...150 см³/мин, для исполнений "Э" и "М" - 10...300 см³/мин.

Номенклатура

Регистрационный номер	Наименование	Условное обозначение ПИГС	Диапазон задаваемых значений массовой концентрации вещества на выходе ПИГС, мг/м³	Ресурс по объему пропущенного газа (Vmax), дм³
06.06.001	Фенол	ПИГС-Э-01	1...100	40000
06.06.002	Стирол	ПИГС-М-02	1...1000	600
06.06.003	О-ксилол	ПИГС-М-03	1...1000	500
06.06.004	М-ксилол	ПИГС-М-04	1...1000	500
06.06.005	П-ксилол	ПИГС-М-05	1...1000	500
06.06.006	О-ксилол	ПИГС-У-03	0,01...1000	2000
06.06.007	М-ксилол	ПИГС-У-04	0,01...1000	2000
06.06.008	П-ксилол	ПИГС-У-05	0,01...1000	2000
06.06.009	Бензол	ПИГС-У-06	0,01...1000	2000
06.06.010	Бутанол	ПИГС-У-07	0,01...1000	2000
06.06.011	Гексан	ПИГС-У-08	0,01...1000	2000
06.06.012	Дихлорэтан	ПИГС-У-09	0,01...1000	2000
06.06.013	Толуол	ПИГС-У-10	0,01...1000	2000
06.06.014	Ацетон	ПИГС-У-11	1...1000	1000

Пределы допускаемой относительной погрешности значения массовой концентрации целевого вещества в смеси на выходе ПИГС:

Режим использования ПИГС	Массовая концентрация целевого вещества
Режим использования ПИГС	0,01...1 мг/м³	1...1000 мг/м³
при термостатировании (20±0,1 °C или 25±0,1 °C)	±10%	±7%
без термостатирования	±20%	±20%

Все ПИГС изготавливаются под заказ.

Срок поставки - 1-1,5 месяца после предоплаты.

В комплект поставки входят: ПИГС с двумя заглушками и паспорт.

ПИГС упаковывается в пакет из полиэтиленовой пленки.
