Психрометр электронный цифровой ПТ-1

Снят с производства

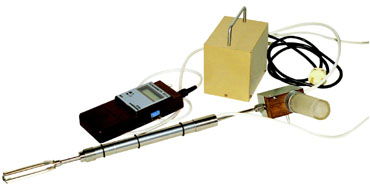

Психрометр электронный цифровой ПТ-1

Внесён в Государственный реестр средств измерений РФ под № 18172-99 (срок действия свидетельства истёк 01.04.2004)

Предназначен для измерений влажности в газоходах при определении параметров газопылевых потоков в соответствии с ГОСТ 17.2.4.08-90 при температуре газа +5...+70 °С, а также для измерений температуры в диапазоне -30...+115 °С, и представляет собой электронный цифровой прибор с автономным питанием.

В качестве датчиков температуры «сухого» и «влажного» термометров использованы кремниевые транзисторы, обеспечивающие высокую точность измерений.

Парциальное давление водяных паров, пропорциональное разности температур «сухого» и «влажного» термометра, определяют по калибровочным таблицам или графикам.

Жидкокристаллический индикатор гарантирует точность и удобство отсчета результатов измерения.

Прибор имеет 2 исполнения, отличающиеся составом:

  • исполнение 1: блок измерений с датчиком, блоком питания и термопреобразователем;
  • исполнение 2: блок измерений с датчиком и блоком питания.

Основные технические характеристики

Диапазон измерений относительной влажности газа при температуре +5...+70 °С 0...100 %
Основная абсолютная погрешность измерения относительной влажности, не более ±10 %
Диапазон измерений температуры -30...+115 °С
Точность измерения разности температур «сухого» и «влажного» термометров ±1 °С
Расход газа через датчик, не менее 10 л/мин
Разрежение в газовом тракте датчика, не более 1 кПа
Рабочие условия применения температура окружающего воздуха +10...+35 °С
атмосферное давление 84...106,7 кПа (630...800 мм рт. ст.)
относительная влажность окружающего воздуха при температуре +30 °С, не более 95 %
Напряжение питания (220 ±22) В, (50 ±1) Гц
Мощность потребляемая блоком питания при работе от сети переменного тока, не более 20 ВА
Напряжение питания от батареи типа «Крона» 9 В
Мощность потребляемая блоком измерения при работе от источника постоянного тока, не более 0,1 Вт
Габаритные размеры датчика, не более 600×70×180 мм
термопреобразователя, не более 360×30×30 мм
блока измерений, не более 200×100×40 мм
блока питания, не более 150×160×100 мм
Масса датчика, не более 0,7 кг
термопреобразователя, не более 0,3 кг
блока измерений, не более 0,35 кг
блока питания, не более 2,2 кг
Средняя наработка на отказ, не менее 15000 ч
Средний срок службы, не менее 10 лет

Пример записи при заказе: «ГСП. Психрометр электронный цифровой ПТ-1 ТУ 4215-020-00202904-97, исп._____».
