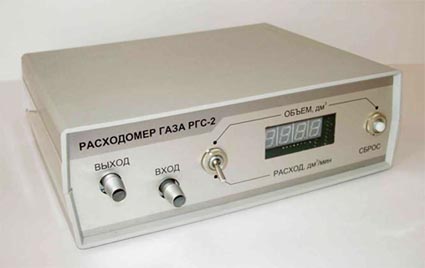

Расходомеры-счетчики газа РГС-1 и РГС-2

Сняты с производства, замена — РГТ-2 и РГТ-5

Расходомер-счетчик газа РГС предназначен для измерений объемного расхода и объема невзрывоопасного газа, не содержащего пары и механические частицы, вызывающие коррозию или обладающие абразивными свойствами.

Выпускается в двух модификациях, отличающихся диапазоном измерений.

Назначение

Настройка, градуировка, сертификационные испытания и поверка газовых пробоотборников, газовых счетчиков, расходомеров и т.д. Определение параметров газовых потоков в лабораторных исследованиях, при контроле технологических процессов и т.д.

Основные преимущества

Одновременное выполнение функций двух приборов: расходомера газа и счетчика газа.
Отображение результатов измерений на цифровом индикаторе с периодом обновления одна секунда.
Удобство эксплуатации, малые габаритные размеры и масса.

РГС в большинстве случаев успешно заменяет снятые с производства барабанные счетчики газа РГ и ГСБ, при этом прибор более компактен и удобен в обращении.

Принцип работы

В основу работы расходомера положен принцип измерения объемного расхода тахометрическим преобразователем, преобразующим скорость потока в угловую скорость вращения обтекаемого тела.

Датчик расхода газа состоит из первичного преобразователя турбинного типа и вторичного преобразователя, выполненного на основе оптопары.

Объем газа определяется расчетным путем с учетом расхода газа и времени.

Технические характеристики

Диапазон измерений расхода газа:	РГС-1	(0,2...2,0) дм³/мин
		(0,012...0,12 м³/ч)
	РГС-2	(2,0...25,0) дм³/мин
		(0,12...1,5 м³/ч)
Пределы допускаемой относительной погрешности измерений расхода газа		±1,0 %
Номинальная цена единицы наименьшего разряда цифрового индикатора при измерении расходов	РГС-1	0,001 дм³/мин
	РГС-2	0,01 дм³/мин
Емкость отсчетного устройства, позволяющего измерять объем прошедшего через счетчик газа		999,9 дм³
Пределы допускаемой относительной погрешности измерений объема газа (при измерении объема газа не менее 0,3 дм³ для РГС-1 и 3 дм³ для РГС-2)		±1,0 %
Номинальная цена единицы наименьшего разряда цифрового индикатора при измерении объема газа	для объемов до 10 дм³	0,001 дм³
	для объемов равных или более 10 дм³	0,01 дм³
	для объемов равных или более 100 дм³	0,1 дм³
Расходомер герметичен при избыточном давлении		30 кПа
Питание		220 В
Потребляемая мощность, не более		10 Вт
Время прогрева		не более 5 мин
Габаритные размеры		215х70х210 мм
Масса, не более		2 кг

Параметры исследуемого газа:

объемный расход не более 4 дм³/мин (для РГС-1) и 40 дм³/мин для (РГС-2) при давлении, соответствующем давлению на выходном штуцере расходомера,
температура 10...35 °С,
относительная влажность до 80% при 35 °С и более низких температурах без конденсации влаги,
максимальное рабочее давление на выходном штуцере расходомера не более ±15 кПа относительно атмосферного (в зависимости от способа подачи газа - подача под избыточным давлением или прокачивание газа с разрежением),
отклонение расхода от среднего значения за время измерений 1 мин не должно превышать ±0,3%.

Условия эксплуатации:

температура окружающей среды 10...35 °С,
атмосферное давление 84...106,7 кПа,
относительная влажность воздуха до 80 % при 35 °С и более низких температурах без конденсации влаги,
горизонтальное положение расходомера,
отсутствие вибраций.
