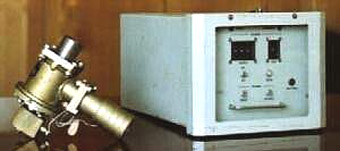

Регулятор расхода газа РРГ-1

Назначение

Управление расходом газообразного топлива с использованием принципа его импульсного сжигания в газогорелочных устройствах низкого и среднего давления.

Область применения

Автоматическое и дистанционное управление тепловым режимом многокамерных печей обжига электродного производства и других энерготехнологических агрегатов с использованием импульсного принципа сжигания газообразного топлива.

Принцип действия

В приборе реализован частотно-импульсный метод управления подачей природного газа на горелки печи малыми порциями, при котором расход газа регулируется за счет изменения частоты импульсов.

Достоинства и преимущества

Высокая точность управления температурным режимом, улучшение качества продукции, существенная экономия газообразного топлива.

Технические характеристики

Давление газа, кгс/см²		0,5...2,0; 0,5...3,0
Диапазон расхода газа, м³/ч		0,2...70
Максимальная частота срабатываний, Гц		0,5
Импульсное напряжение постоянного тока, В		24 ±0,5
Потребляемый ток, А		не более 0,3
Питание от сети переменного тока	Частота, Гц	50
	Напряжение, В	220
	Потребляемая мощность, ВА	230
Габаритные размеры, мм	Устройство управления НВ-171	200×250×410
	Электропневматический клапан ЭПК-2-2	180×220×100
Масса, кг	Устройство управления НВ-171	11,2
	Электропневматический клапан ЭПК-2-2	4,9
Средний срок службы, лет		6

Состав изделия

Электропневматический клапан ЭПК-2-2.
Устройство управления НВ-171 с независимым заданием частоты и длительности импульсов.

Способ монтажа

Устройство управления НВ-171 монтируется на щите. Размер выреза 194×244 мм.

Присоединительные размеры ЭПК-2-2 : выход Ø40 мм , вход соединяется гибким шлангом Ø50 мм.
