Парамагнитные анализаторы кислорода Servomex 1800 1900 2200

Анализатор 1800

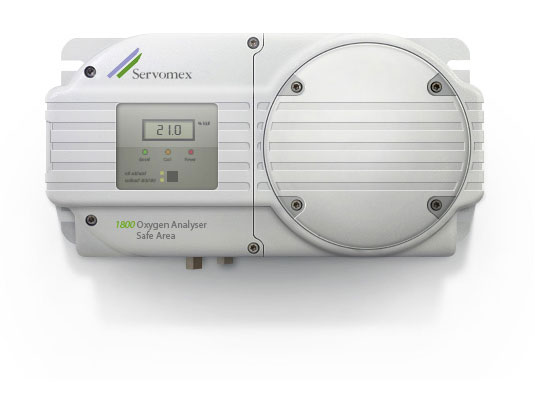

Анализатор Servomex 1800

Анализатор 1900

производится под наименованием ServoTough Oxy

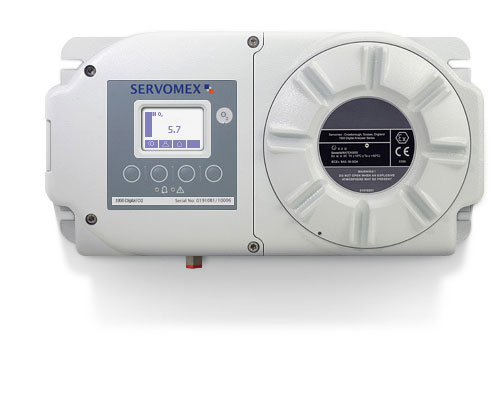

Анализатор Servomex 1900

Анализатор 2200

производится под наименованием ServoTough OxyExact

Анализатор Servomex 2200

Измерение концентрации кислорода на процентном уровне (0...100%, минимальный поддиапазон 0...0,5%)

  • Погрешность измерений до 0,02 % О2
  • Возможность измерений во «влажных» средах с температурой точки росы до +105 °С
  • Возможность одновременного измерения по 6 каналам (для Servomex 2200)
  • Работа в опасных зонах
  • Цифровой интерфейс RS 485 (для Servomex 2200)

Анализаторы Servomex 1800/1900/2200 используют парамагнитную технологию и предназначены для измерения концентрации кислорода на процентном уровне.

В зависимости от применения анализаторы этих серий могут иметь различные варианты исполнения измерительной ячейки, монтажа, подвода пробы и т.п.

Ниже подробно описаны все возможные варианты исполнения анализаторов Servomex 1800/1900/2200.

Области применения

  • контролируемые реакции окисления в нефтехимии
  • установки разделения воздуха
  • контроль содержания кислорода в факельных газах
  • регенерация катализатора в крекинг-процессах
  • контроль содержания кислорода в «инертных» газах нефтехранилищ, нефтеналивных терминалов, танкеров
  • контроль содержания кислорода в центрифугах (фармацевтическая промышленность)
  • измерение чистоты водорода при электролизе
  • контроль содержания кислорода в реакциях ферментации

Возможные варианты исполнения анализаторов Servomex 1800/1900/2200

Измерительная ячейка

Анализаторы серий 1800 / 1900 / 2200 могут иметь разные варианты исполнения измерительной ячейки:

  • коррозионно-стойкие ячейки для работы с пробами с агрессивными примесями
  • термостатированные ячейки для работы с влажными газами (максимально допустимая температура точки росы составляет 105 °С для анализатора 2200H)
  • ячейки с датчиком давления либо регулятором давления сброса пробы для уменьшения влияния изменения давления в точке сброса или давления окружающей среды

Подвод пробы

В ряде применений для повышения точности измерений необходимо контролировать и/или ограничивать расход анализируемого газа через измерительную ячейку. Существуют следующие варианты контроля и регулирования расхода пробы:

  • функция автоматического поддержания расхода AFCD. При выборе данной опции нет необходимости во внешней регулировке расхода
  • измерительная ячейка для больших расходов (High Flow)
  • измерительная ячейка для пробы с высоким давлением (High Pressure)
  • установка насоса на линии пробоотбора

Дополнительные опции и варианты монтажа

  • Раздельный монтаж (доступно только для анализатора 2200). Данная опция позволяет подключить к одному блоку электроники до 6 датчиков. Максимальное расстояние от датчика до блока электроники 1000 метров. Соединение осуществляется витой парой
  • Взрывозащищенное исполнение (для анализаторов 1900 и 2200)
  • Морское исполнение для применения на танкерах / нефтеналивных портовых терминалах (для анализаторов 1800 и 1900)
  • Продувка корпуса. Данная функция необходима, если анализатор используется для измерений в агрессивной среде. В этом случае в корпусе анализатора поддерживается избыточное давление и агрессивная/коррозийная проба ни при каких обстоятельствах не может вступить в контакт с электронными компонентами анализатора
  • Функция автокалибровки. Данная функция позволяет проводить калибровку по заданному графику без участия оператора. Для калибровки требуется постоянное подключение баллонов с эталонным газом к анализатору

Технические характеристики

  Servomex 1800 Servomex 1900 Servomex 2200
Основные метрологические характеристики
Диапазон измерений 0...100% O2 0...25% O2 0...100% O2
0...21 % O2 (версия Нigh Pressure)
Минимальный диапазон измерений 0...2.5% O2 0...2.5% O2 0...0.5% O2
0...1% O2 (для 2200Н)
Погрешность 0.2% от показаний или 0.05% O2 0.2% от показаний или 0.05% O2 0.02% O2
0.04% O (для 2200Н)
Линейность 0.05% O2 0.05% O2 0.01% O2
0.02% O2 (для 2200Н)
Повторяемость 0.1% показаний или 0.05% O2 0.1% показаний или0.05% O2 0.02% O2
0.03% O (для 2200Н)
Время отклика, Т при расходе 200 мл/мин
  • 4 с (стандарная конфигурация)
  • 7 с (АFCD)
  • 8 c (АFCD и насос)
  • 7,5 c (АFCD и BPR)
  • 5 c (версия High Flow, при расходе 60 л/час)
при расходе 200 мл/мин
  • 4 с (стандарная конфигурация)
  • 7 с (АFCD)
  • 5 c (версия High Flow, при расходе 60 л/час)
4 с (при расходе 250 мл/мин)
Дрейф нуля/неделя 0.05% O2 0.05% O2 0.02% O2
0.04% O2 (для 2200 Н)
Дрейф шкалы/неделя 1% от показаний или 0.05% O2 1% от показаний или 0.05% O 0.05% O2
0.1% O (для 2200Н)
Входы и выходы
  Изолированный выход 4-20 мА и неизолированный 0-1 В.
2 беспотенциальных реле концентрации; реле расхода. Возможна установка дополнительных реле и аналоговых выходов.
Изолированный выход 4- 20мА, 3 сигнальных реле.
2 аналоговых входа для подключения внешних датчиков (например, датчика давления)
Цифровой выход Нет Цифровой интерфейс RS 485
Требования к анализируемому газу
Требования к пробе Чистая, сухая проба без масла и конденсата
Давление пробы (избыточное)
  • 0.3...35 кПа
  • 7...35 кПа (AFCD)
  • -0,2...7 кПа (AFCD и насос)
  • 18...53 кПа (AFCD и BPR)
  • 0,4...35 кПа (версия High Flow)
  • 0.3...35 кПа
  • 7...35 кПа (AFCD)
  • 0,4...35 кПа (версия High Flow)
Не более 28 кПа изб. давления или 205 кПа изб. давления (версия High Pressure), но не более чем на 0,3 кПа больше выходного давления
Расход газа
  • 50...250 мл/мин
  • 1.2...3.5 л/мин (AFCD)
  • 1,6...1.8 л/мин (AFCD и насос)
  • 1...2 л/мин (AFCD и BPR)
  • 50...70 л/час (версия High Flow)
  • 50...250 мл/мин
  • 1.2...3.5 л/мин (AFCD)
  • 50...70 л/час (версия High Flow)
50...250 мл/мин или 0,2...1,2 л/мин (в зависимости от версии)
Температура пробы -10...+50 °С -10...+50 °С
-10...+105°С (для 2200Н)
Температура точки росы пробы на 5 °С ниже температуры окружающей среды до 105 °С (для 2200Н)
Параметры окружающей среды
Температура окружающей среды -10...+50 °С
Температура хранения -20...+55 °С -20...+70 °С
Влияние изменения внешних параметров
Влияние перепада расхода пробы 0.1 % O при перепаде расхода от 50 до 250 мл/мин
0.2 % O при перепаде расхода от 50 до 70 л/час (версия High Flow)
не влияет при использовании AFCD
0.1 % O при перепаде расхода от 50 до 250 мл/мин или 0,2...1,2 л/мин (в зависимости от версии)
Влияние перепада давления на выходе 1% от показаний/1%
0.13% от показаний/1% (при использовании BPR)
1% от показаний/1%
Использование функции компенсации давления снижает данный эффект до 0,02%O2
Влияние перепада напряжения питания 0.2% от показаний на каждые 10% изменения напряжения
Габаритные размеры, вес, напряжение питания
Напряжение питания (100...240) В ±10%, 50/60 Гц. (100...240) В ±10%, 50/60 Гц. (100...240) В ±10%, 50/60 Гц.
Монтаж Настенный или панельный Настенный или панельный Настенный
Габаритные размеры, мм 448×229×235 448×229×235 блок электроники:
  • 2210 290×280×236
  • 2213 490×315×236
измерительный блок: 432×303×209
Вес, кг 26 26 блок электроники:
  • 2210 10 кг
  • 2213 25 кг
измерительный блок: 15 кг
Класс защиты корпуса IP66 IP66 IP66
Класс взрывозащиты   EEx ia d IIC T4. блок электроники:
  • 2210 EEx nC(ia) IIC T4;
  • 2213 EEx ia d IIC T4
измерительный блок: EEx ia d IIC T4
