Модульные многокомпонентные анализаторы SERVOPRO 4100 4200 4900

Внесены в Государственный реестр средств измерений РФ под № 53156-13.

  • Измерения до 4-х газовых потоков одновременно
  • Возможность автокалибровки
  • Независимая калибровка и диагностика для каждой ячейки
  • Возможность работы с воспламеняющимися газами
  • Цифровой интерфейс RS232

Модульные многокомпонентные анализаторы SERVOPRO 4100/4200/4900 являются многофункциональными приборами, созданными для ряда наиболее типичных в промышленности применений.

На шасси приборов может устанавливаться до четырёх ячеек различного типа, в том числе парамагнитная, циркониевая, фотометрическая. Ячейки независимы друг от друга. Однако необходимо иметь в виду, что существуют некоторые ограничения - например, все ячейки, выполненные на основе корреляционной (GFC) технологии, занимают место двух обычных ячеек, следовательно, общее число измерительных ячеек снижается.

Анализаторы серии 4100/4200/4900 предназначены для установки в анализаторных комнатах.

Приборы серии 4100/4200/4900 имеют следующие модификации

SERVOPRO 4100

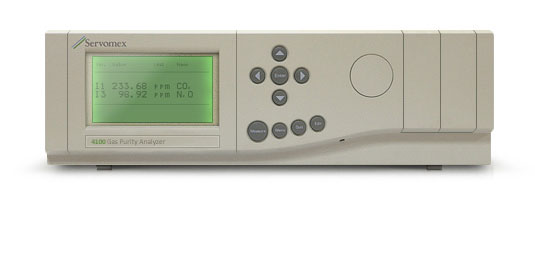

Многоканальный анализатор 4100

Данная модификация разработана для контроля процессов производства и качества продукции при производстве промышленных газов.

Возможна установка следующих ячеек:

  • 3 варианта парамагнитных (Pm) ячеек (0...100% O2),
  • циркониевая (Zr) ячейка (следовой уровень O2),
  • корреляционные (GFC) ячейки (следовой уровень CO, CO2, N2O, CH4),
  • инфракрасные (IR) ячейки (0...100% CO2, 0...10% CO),
  • Easidew Transmitter (анализ температуры точки росы).

SERVOPRO 4200

Данная модификация адаптирована для решения ряда задач, связанных с производством водорода и H2/CO смесей.

SERVOPRO 4210

Данная модификация применяется для измерений в смесях с высоким содержанием водорода.

В модификациях 4200 и 4210 могут быть установлены следующие типы ячеек:

  • парамагнитная (Pm) ячейка (0...100% O2),
  • корреляционные (GFC) ячейки (следовые уровни CO, CO2),
  • инфракрасные (IR) ячейки (0...100% CO2, 0...10% CO).

SERVOPRO 4900

Многоканальный анализатор 4900

Данная модификация сконфигурирована для контроля наиболее распространенных выбросов.

Возможна установка следующих ячеек:

  • парамагнитная (Pm) ячейка (0...100% O2),
  • корреляционные (GFC) ячейки (следовые уровни CO, CO2, SO2, NO).

При необходимости измерения NОx на входе прибора устанавливается отдельный блок - «NOХ конвертер» - преобразующий весь содержащийся в пробе NO2 в NO.

Основные технические характеристики

Газ О2 (контроль чистоты) О2 (следовой) СО2 (следовой) N2 O (следовой) CH4 (следовой)
Характеристики: Технология Парамагнитная Циркониевая Инфракрасная Инфракрасная Инфракрасная
Диапазон 0...100% О2 0...210000 ppmv О2 0...10 ppmv CO27 0...50 ppmv N2O7 0...50 ppmv CH47
Погрешность < 0.02% О2 < 0.1 ppmv О22 0.1 ppmv CO21 0.5 ppmv N2O1 0.5 ppmv CH41
Линейность < 0.05% О23 < 0.1 ppmv О24 0.1 ppmv CO21 0.5 ppmv N2O1 0.5 ppmv CH41
Повторяемость < 0.01% О2 <0.1 ppmv О24 0.1 ppmv CO21 0.5 ppmv N2O1 0.5 ppmv CH41
Время отклика (Т8)6 < 12 c < 15 c5 < 20 c < 20 c < 20 c
при расходе 200 мл/мин 400 мл/мин 2000 мл/мин 2000 мл/мин 2000 мл/мин
Смещение нуля 0.01% О2 < 1% от значения 0.2 ppmv CO2 1 ppmv N2O 1 ppmv CH4
Смещение шкалы 0.02% О2 или 250 ppmv8 2% или 0.2 ppmv8 2% или 1 ppmv8 2% или 1 ppmv8
Входы/Выходы Аналог.выходы Два изолированных 4...20 мА (стандарт). Также возможны другие выходы.
Диапазон Конфигурируется пользователем
Аналог. входы Два 0/4...20 мА
Цифровой порт RS232. Конфигурируется в диапазоне 2400...19200 бод
Реле Три беспотенциальных реле 230В/30В@1А (стандарт). Возможна другая конфигурация
Размеры и вес Размеры, мм 483(19")×478(18.8")×133(3U) - короткое шасси; 483(19")×608(24")×133(3U) - длинное шасси
Вес 22 кг
  1. или 1% от значения, что больше
  2. зависит от калибровочного газа
  3. зависит от калибровочного газа
  4. в диапазоне 0...100 ppmv
  5. для измерения 2...10 ppmv О2
  6. при входном давлении 8 psig
  7. возможны другие диапазоны
  8. в зависимости от того, что больше
