Переносная система для измерения запыленности Gravimat SHC 500

Переносная система для измерения запыленности Gravimat SHC 500

Переносная система Gravimat SHC500 предназначена для определения запыленности гравиметрическим методом, а также расхода газовых потоков.

Она используется для точной калибровки других измерительных приборов, а также для контрольных замеров при проверке эффективности работы различных пылеуловителей.

Метод измерения

В приборе используется гравиметрический метод определения запыленности газовых потоков. С помощью пылеотборного устройства производится изокинетический отбор пробы запыленных газов. Пыль оседает на специальном фильтре. Концентрация твердых частиц определяется посредством взвешивания пылесборника с находящимся внутри него фильтром до и после проведения измерений. Это позволяет избежать частичной потери отобранной пыли, что неизбежно происходит при применении традиционных пылезаборных трубок, когда для взвешивания требуется вынимать заполненный пылью фильтр. Концентрация твердых частиц (мг/м³) определяется как отношение массы пыли, отобранной на фильтр, к объему газа, прошедшего через фильтр.

Прибор внесен в Государственный реестр измерений РФ и рекомендован для использования в промышленных условиях.

Выпускаются две модели Gravimat SHC500:

Модель SHC 501
вывод текущей измерительной информации на дисплей прибора, RS 232, датчик барометрического давления.
Модель SHC 502
память на 75 измерений, 2 аналоговых входа (используются при калибровке оптических пылемеров), датчик барометрического давления, RS 232, программа расчета концентрации пыли по массиву измерительной информации, возможность выдачи звуковой сигнализации по времени отбора пробы, для оптимального использования возможностей этой модификации рекомендуется использовать ноутбук.

Применение

  • Контроль выбросов промышленных предприятий
  • Технологические измерения
  • Контроль за работой пылеочистных установок

Преимущества

  • Непрерывное измерение расхода, давления и скорости газового потока
  • Изокинетический отбор пробы
  • Прост в установке, наладке и обслуживании
  • Высокая точность
  • Высокая надежность
  • Самодиагностика
  • Удобное программное обеспечение для ввода данных и параметризации
  • Удобное управление
  • Вывод информации на ЖК-дисплей или компьютер (RS-232)

Особенности

  • Контрольные измерения и калибровка оптических пылемеров
  • Запатентованная система отбора пыли без потерь
  • Автоматическое регулирование изокинетичности отбора пробы
  • Автоматические измерения и сохранение информации
  • Возможность проведения измерений в диапазоне 0,1...50000 мг/м³

Технические характеристики

Измерительный принципГравиметрический метод
Измеряемые величины Объем прошедшей пробы, температура, скорость, давление газа, барометрическое давление
Измерительный диапазон1 мг/м³...50 г/м³
Скорость газа2...48 м/с
Макс. температура газа250 °С (до 600 °С с охлаждением)
Относительное рабочее давление-5...+7 кПа
Окружающая температура-10...+50 °С
Входные сигналы2 аналоговых входа 0/4...20 мА (SHC 502)
ИнтерфейсRS-232
Напряжение питания~230 В; 50 Гц;
Потребляемая мощностьмакс. 400 Вт
Группа исполненияIP 54

Комплектующие модули:

  • Контрольно-аналитический блок (блок электроники, датчики давления, насос прокачки пробы)
  • Пылеотборное устройство GS 5 (зонд, многоканальный шланг, измерительная головка)
  • Наборы пылесборников на низкие и высокие концентрации

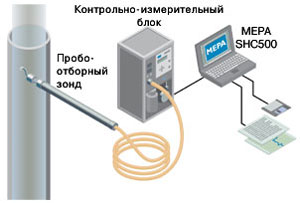

Схема. Переносная система для измерения запыленности Gravimat SHC 500
