Штамп Эриксена универсальный ПРОМТ ЭУ

Внесен в гсоударственный реестр средств измерений РФ под № 96806-25

Назначение

• Контроль прочности, эластичности и адгезии лакокрасочных покрытий при растяжении по ГОСТ 29309-92 и ISO 1520
• Контроль адгезии металлических покрытий при выдавливании по ГОСТ 9.916-2023
• Контроль прочности и эластичности металлических листов и лент при выдавливании по ГОСТ 10510-80 и ISO 8490

Штамп Эриксена универсальный ПРОМТ ЭУ является модифицированной и расширенной версией Штампа Эриксена ПРОМТ Э-1.

Устройство предназначено

• для контроля адгезии, эластичности и прочности покрытий при растяжении по ГОСТ 29309-92, ISO 1520 и ГОСТ 9.916-2023
• для осуществления контроля прочности при выдавливании металлических лент и листов толщиной 0,1...2 мм в соответствии с ГОСТ 10510-80 и ISO 8490-86.

Применяемый метод Эриксена представляет собой вдавливание пуансона сферической формы и определенного размера в зафиксированный в специальной матрице тестируемый образец до момента начала растрескивания или отслаивания покрытия от основания (ГОСТ 29309-92), облупливания или отшелушивания металлического покрытия от основного металла либо разрыва основного металла (ГОСТ 9.916-2023) или же повреждения исследуемого металлического образца до появления сквозной трещины (ГОСТ 10510-80). Глубина вдавливания пуансона определяется по шкалам прибора.

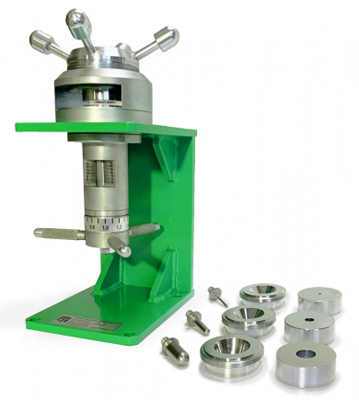

ПРОМТ ЭУ изготавливается полностью из металла и представляет из себя массивную п-образную станину в верхней части которой располагаются зажимное устройство со сменной матрицей для фиксации тестируемого образца, механизм перемещения пуансона и шкалы для расчета глубины вдавливания. Сменный пуансон двигается по вертикали поворотом штурвала по часовой стрелке. Значение перемещения пуансона определяется по вертикальной и круговой шкалам в миллиметрах. Для визуального контроля воздействия пуансона на образец в зажимном устройстве имеется круглое окно.

Для проведения испытаний покрытий по ГОСТ 29309-92, ISO 1520 и ГОСТ 9.916-2023 применяется пуансон диаметром 20 мм и ответная матрица зажимного устройства 27 мм с прижимным кольцом 33 мм, что в свою очередь соответствует инструменту №1 по ГОСТ 10510-80 для контроля металлических листов и лент. Помимо указанных, прибор может быть укомплектован сменными пуансонами и матрицами с кольцами размеров соответствующих инструментам №2, №3 и №4 по ГОСТ 10510-80. Прибор полностью механический и не имеет привода для автоматизированного приложения нагрузки при вдавливании, а также устройства оценки усилия прижима образца.

Штамп Эриксена универсальный ПРОМТ ЭУ имеет простую и надежную конструкцию, для работы с ним нет необходимости обладать какими-то специальными навыками, предназначен для применения в лабораторных и цеховых условиях. Поставляется в деревянном ящике, обеспечивающем сохранность прибора при транспортировке. Прибор внесен в Госреестр СИ РФ и поверяется.

Особенности

• для контроля различных покрытий и листового металла
• может быть укомплектован 4 различными сменными инструментами
• металлическая конструкция
• простота применения
• наглядность результата

Технические характеристики

Соотношение характеристик образца и номера инструмента в соответствии с нормативными документами:

Стандартный комплект поставки

• Штамп Эриксена универсальный ПРОМТ ЭУ
• Инструмент №1 (пуансон, матрица и прижимное кольцо)
• Руководство по эксплуатации совмещенное с паспортом
• Деревянный ящик

Дополнительные опции

• Инструменты №2, №3 и/или №4
• Ложемент для смены инструмента
• Оформление поверки
