Четырехканальный шумомер, виброметр, анализатор спектра SVAN 948

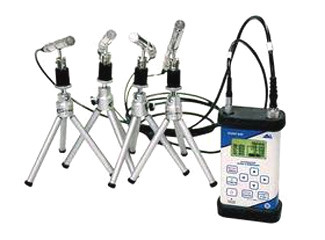

Четырехканальный шумомер, виброметр, анализатор спектра SVAN-948 Четырехканальный шумомер, виброметр, анализатор спектра SVAN-948

SVAN-948 четырехканальный шумомер, виброметр, анализатор спектра c вибродатчикомSVAN-948 четырехканальный шумомер, виброметр, анализатор спектра

Портативный, универсальный, многоканальный цифровой прибор 1 класса точности для измерения шума и вибрации.

SVAN-948 предназначен для измерения шума и вибрации по четырем каналам одновременно.

Незаменимый прибор для измерений уровня шума в соответствии с ГОСТ 12.1.050-86 ССБТ «Методы измерения шума на рабочих местах» и изменениями №1 к ГОСТ 12.1.050-86 от 1 июля 2005 года, СН 2.2.4/2.1.8.562-96 «Шум на рабочих местах, в помещениях жилых, общественных зданий и на территории жилой застройки» для измерения дозы, мониторинга шума в окружающей среде, измерения и оценки шумовых характеристик машин и механизмов, архитектурной акустики, измерения инфразвука и низкочастотного ультразвука.

В режиме измерения вибрации SVAN-948 предназначен для измерения и анализа вибрации в соответствии с ГОСТ 12.1.012-90 ССБТ «Вибрационная безопасность», СН 2.2.4/2.1.8.566-96 «Производственная вибрация, вибрация в помещениях жилых и общественных зданий», измерения вибрационных характеристик машин и механизмов, диагностики технического состояния оборудования, и измерений в научных и исследовательских целях.

Особенности:

Гибкая настройка каналов позволяет использовать прибор для многоканальных измерений только вибрации, или только шума (по четырем, трем, двум или одному каналу), а также для одновременного измерения шума и вибрации, причем количество каналов, используемых для измерения каждого фактора, определяет сам пользователь исходя из своих потребностей.

Это дает возможность измерять на рабочих местах шум и вибрацию по трем осям (X,Y,Z) одновременно.

Наличие корректирующих фильтров W-Bz, W-Bxy, H-A для измерения общей и локальной вибрации в соответствии с требованиями СН 2.2.4/2.1.8.566-96, а также новых корректирующих фильтров Wk, Wd, Wj, Wc, Wh для измерения общей и локальной вибрации в соответствии с рекомендациями ISO 2631-1-97, делает прибор универсальным измерительным средством, как в рамках действующих нормативных требований, так и в случае возможных изменений норм в будущем.

Встроенный цифровой самописец уровней позволяет записывать изменение уровней сигнала в память прибора по всем четырем каналам одновременно!

Технические характеристики

Режим шумомера
Измеряемые параметры независимо друг от друга по каждому из 4-х каналов
  • уровень звука, LA
  • уровень звукового давления, L
  • эквивалентный (по энергии) уровень звука и звукового давления, LeqA, Leq
  • эквивалентный за одну секунду уровень звука, Sel
  • уровни звука с характеристиками Медленно (Slow), Быстро (Fast) и Импульсно (Imp.), причем одновременно в трех независимых профилях
  • минимальный и максимальный уровень звука, уровень звукового давления, LA max , LA min
  • статистика измеренного сигнала
  • уровень звукового давления в 1/1 и 1/3 октавных полосах частот
  • эквивалентный уровень звукового давления в 1/1 и 1/3 октавных полосах частот
  • минимальные и максимальные уровни звукового давления в 1/1 и 1/3 октавных полосах частот
  • статистика по каждой 1/1 и 1/3 октавной полосе частот
Частотный диапазон 1 Гц...20 кГц
Диапазон измерений в режиме шумомера диапазон измерений 21...145 дБА
Корректирующие фильтры А, С, Lin по МЭК 651, МЭК 8041, МЭК 61672-1
Режим виброметра
Измеряемые параметры независимо друг от друга по каждому из 4-х каналов
  • мгновенное и усредненное за время измерения виброускорение, виброскорость, виброперемещение
  • корректированная и эквивалентно-корректированная общая и локальная вибрация
  • измерение дозы вибрации
  • виброускорение, виброскорость, виброперемещение в 1/1 и 1/3 октавных полосах частот
  • минимальные и максимальные уровни виброускорения, виброскорости и виброперемещения в 1/1 и 1/3 октавных полосах частот
  • измерение вибрации в узкополосном спектре (БПФ) с разрешением до 2000 линий (опция)
Частотный диапазон по каждому из 4-х каналов независимо 1 Гц...20 кГц
Диапазон измерений 56...240 дБ виброускорение, относительно 10-6 мм/с2
Фильтры низких частот
  • HP - фильтр, пропускающий сигнал без искажений в диапазоне от 1 Гц до 20 кГц
  • HP3 - фильтр, пропускающий сигнал без искажений в диапазоне от 3 Гц до 20 кГц
  • HP10 - фильтр, пропускающий сигнал без искажений в диапазоне от 10 Гц до 20 кГц
Интегрирующие фильтры
  • Vel1, Vel3, Vel10 - для измерения виброскорости
  • Dil1, Dil3, Dil10 – для измерения виброперемещения
Корректирующие фильтры
  • W-Bz, W-Bxy, W-Bc, H-A - в соответствии с СН 2.2.4/2.1.8.255-96 «Производственная вибрация, вибрация в помещениях жилых и общественных зданий»
  • Wk, Wd, Wc, Wj, Wh - в соответствии с ISO 8041
  • VelMF - полосовой фильтр от 10Гц до 1000Гц соответствии с ISO 10816 для измерения вибрации на машинах
Общие характеристики
Полосовые фильтры
  • 15 1/1 октавных фильтров с центральной частотой от 1 Гц до 16 кГц, по МЭК 651, МЭК 8041, ГОСТ 17168-82;
  • 45 1/3 октавных фильтров с центральной частотой от 0,8 Гц до 20 кГц, по МЭК 651, МЭК 8041, ГОСТ 17168-82
Детектор
  • цифровой СКЗ детектор
  • пиковый детектор с динамический диапазоном 90 дБ и разрешением 0,1 дБ,
  • время интегрирования программируется до 16 часов
Акселерометр
  • типа ICP со встроенным усилителем заряда
  • АР98 – одноосевой акселерометр
  • D3143M1 – трехосевой акселерометр для одновременного измерения вибрации по трем осям X, Y, Z
Микрофон 1/2” конденсаторный микрофон с напряжением поляризации 0 В
Память до 64 МБ энергонезависимой памяти
Питание
  • четыре батарейки формата AA
  • внешнее питание от сети 220В (опция)
Дисплей Жидкокристаллический дисплей с подсветкой
Размеры, мм 140х70х35
Вес 0,4 кг с батареями

Комплекты поставки прибора:

Базовый комплект с одноосевыми датчиками вибрации Шумомер, виброметр, 1/1 октавный анализатор спектра
  • SVAN-948 - измерительный блок
  • SV 22 - 1/2" конденсаторный микрофон
  • SV12L - микрофонный предусилитель с кабелем
  • АР98 - акселерометр, со встроенным усилителем заряда - 3 штуки
  • SC 16 - USB кабель для подключения прибора к компьютеру
  • SC 39 - кабель LEMO - 3 x BNC для подключения трех акселерометров АР98
  • SА 47 - сумка для хранения и переноски прибора
  • программное обеспечение для передачи и обработки измеренных данных на компьютере
  • паспорт-руководство пользователя
  • свидетельство о первичной поверке прибора
Базовый комплект с трехосевым датчиком вибрации Шумомер, виброметр, 1/1 октавный анализатор спектра
  • SVAN-948 - измерительный блок
  • SV 22 - 1/2" конденсаторный микрофон
  • SV12L - микрофонный предусилитель
  • D3143M1 - трехосевой акселерометр, со встроенным усилителем заряда
  • SC 16 - USB кабель для подключения прибора к компьютеру
  • SC 38 - кабель LEMO - Microdot для подключения акселерометра D3143M1
  • SА 47 - сумка для хранения и переноски прибора
  • программное обеспечение для передачи и обработки измеренных данных на компьютере
  • паспорт-руководство пользователя
  • свидетельство о первичной поверке прибора
Опция 1/3 октавного анализа (Включается пользователем введением специального кода) Дополнительно к базовому комплекту 1/3 полосовые фильтры для всех четырех каналов
Опция узкополосного анализа БПФ (Включается пользователем введением специального кода) Дополнительно к базовому комплекту возможность осуществлять анализ сигнала с высоким частотным разрешением, методом быстрого преобразования Фурье, одновременно по всем четырем каналам

Дополнительное оборудование и аксессуары к базовому комплекту

Акселерометр Трехосевой датчик вибрации Полужесткий резиновый диск для измерения вибрации на сидении с помощью трехосевого датчика с кабелем и переключателем каналов на три положения (X,Y,Z)

SV30A Акустический калибратор (94 дБ/114 дБ, 1000 Гц)
SV AT01 Вибрационный калибратор
SV 12L Микрофонный предусилитель
SV 22 ½” конденсаторный микрофон
AP98 Акселерометр
D3143M1 Трехосевой датчик вибрации (без кабеля)
SA 15 Блок питания прибора от сети 220В
SA 22 Ветрозащитный экран для микрофона
SA 39 + SC 37 Полужесткий резиновый диск для измерения вибрации на сидении с помощью трехосевого датчика с кабелем и переключателем каналов на три положения (X,Y,Z)
AD Комплект адаптеров для измерения общей и локальной вибрации
SC 26 Кабель для микрофонного предусилителя SV12L (длина 5 метров)
SC 26/10 Кабель для микрофонного предусилителя SV12L (длина 10 метров)
SC 26/30 Кабель для микрофонного предусилителя SV12L (длина 30 метров)
SC 38 Кабель с разъемом LEMO - Microdot для подключения акселерометра 3143M1
SC 39 Кабель с разъемом LEMO - 3 x BNC для подключения трех акселерометров
SA 21 Штатив-тренога для прибора
