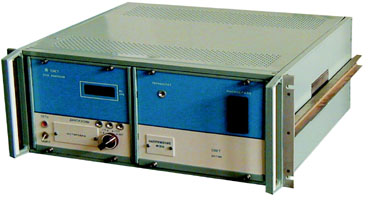

ГАЗОАНАЛИЗАТОР СВЕТ

ГАЗОАНАЛИЗАТОР СВЕТ

Зарегистрирован в Государственном реестре средств измерений под № 10903-02

Газоанализатор СВЕТ представляет собой автоматический, стационарный, цифровой прибор непрерывного действия.

Газоанализатор предназначен для измерения и регистрации объемной доли азота в техническом аргоне и аргоне высокой степени очистки.

Принцип действия газоанализатора основан на измерении интенсивности излучения молекулярной полосы азоты, возбуждаемого электрическим разрядом в анализируемом газе. При стабильных условиях разряда интенсивность излучения пропорциональна объемной доле азота в разрядном промежутке камеры датчика.

Выделение излучения молекулярной полосы азота 357,6 нм из общего излучения разряда производится узкополосным интерференционным фильтром lmax=(358 ±3) нм. Фотометрирование излучения, прошедшего через фильтр, производится при помощи фотоэлектронного усилителя. Ток ФЭУ преобразуется в блоке измерений газоанализатора в цифровой сигнал, пропорциональный концентрации азота в аргоне, который выдается на цифровое табло измерительного прибора, и унифицированный выходной сигнал 4...20 мА - на внешнее.

Газоанализатор СВЕТ используется в технологических процессах, связанных с получением и применением аргона в воздухоразделительных установках, а также при проведении научно-технических работ в различных областях науки и техники.

Диапазоны измерений 0...10 ррм; 0...100 ррм
Основная приведенная погрешность для диапазона 0...10 ррм ±20 %
для диапазона 0...100 ррм ±10 %
Избыточное давление анализируемого газа 30...200 кПа
Выходной унифицированный сигнал 4...20 мА
Время установления выходного сигнала не более 3 мин
Общий расход анализируемого газа через газоанализатор не более 1 л/мин
Питание 220 В/50 Гц
Потребляемая мощность не более 100 Вт
Параметры анализируемой газовой смеси температура +5...+50 °C
избыточное давление 0,1...15 МПа
Рабочие условия применения температура +5...+50 °C
относительная влажность при 35 °C не более 80%
атмосферное давление 84...106,7 кПа
Габаритные размеры 530×530×220 мм
Масса не более 25 кг
Полный средний срок службы не менее 8 лет
