Калибратор электрических сигналов ТС305

Снят с производства

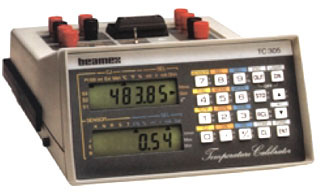

Калибратор электрических сигналов ТС305

Калибратор электрических сигналов ТС305 предназначен для калибровки (поверки) в полевых или лабораторных условиях:

  • Стрелочных и цифровых, показывающих и регистрирующих приборов с входными электрическими сигналами.
  • Преобразователей электрических сигналов;
  • Преобразователей температуры и давления, имеющих электрические выходные сигналы;
  • Расходомеров любых типов с электрическими токовыми или частотными выходными сигналами.

Калибратор ТС305 является высокоточным измерителем и генератором электрических сигналов (мА, мВ, В, Ом, Гц, кГц, импульсы/мин, импульсы/час), которые могут быть представлены также в % шкалы, устанавливаемой Пользователем.

Электрические сигналы, соответствующие температурным измерениям (мВ, Ом), могут быть представлены в градусах Цельсия (°С) благодаря "зашитым" в ППЗУ калибратора стандартным градуировкам для термопар (ТП) по ГОСТ 3044-84, ГОСТ Р 50431-92 (IEC 584-1) и для термометров сопротивления (ТС) по ГОСТ 6651-84, ГОСТ Р 50353-92 (IEC 751).

Температурная шкала IPTS-68 или ITS-90 устанавливается пользователем.

В случае необходимости работы с ТП и ТС, которые отсутствуют к стандартном наборе калибратора ТС305, можно заказать опции S, которые позволяют добавить другие типы.

Термопарные измерения выполняются с ручной или автоматической компенсацией температуры холодного спая с погрешностью +0,1 °С.

Встроенный источник =24 В позволяет питать преобразователи температуры, давления, расхода и электрических сигналов с выходным сигналом 4...20 мА (двухпроводная линия).

Имеется функция калибровки реле температуры и токовых реле (до =50 мА). Срабатывание контактов реле сигнализируется на дисплее. При этом происходит «замораживание» показания. По окончании калибровки на дисплее показывается гистерезис реле.

Частотный модуль FM1

Частотный модуль, устанавливаемый снаружи калибратора, позволяет измерять и генерировать частотные сигналы синусоидальной и прямоугольной формы до 50 кГц и импульсы до 6 десятичных разрядов.

Микропроцессорное управление

Наличие функции вычисления погрешности поверяемого датчика или прибора на любой точке шкалы исключает операции расчета погрешности и подгонки входного сигнала под оцифрованные значения шкал поверямых приборов.

Оперативная память, в которую вносятся данные калибровки, позволяет исключить операцию записи результатов вручную. По окончании калибровки данные, занесенные в память можно просмотреть на дисплее калибратора.

Опция ТCAL305 не только добавляет новые функции, но и расширяет память до объема, достаточного для запоминания результатов двух калибровок в 21 точке шкалы (прямой и обратный ход) для 44 поверяемых приборов.

Используя специализированное программное обеспечение (ПО) данные калибровок могут быть перенесены по интерфейсу RS232 из памяти калибратора в ПК (IBM).

Программное обеспечение

Калибратор ТС305 в сочетании с русифицированным ПО является составной частью уникальной калибровочной системы QCAL BEAMEX, полностью соответствующей международным стандартам качества ISO 9000.

QD3 (Windows) - ПО документирования на основе системы управления базами данных калибровок (поверок) СИ предприятия для калибраторов ТС305 и РС106.

Технические характеристики

Секция А. Измерение и генерация

Функция Тип Диапазон Разрешение Погрешность*
Измерение и имитация сигналов термопар ПР(B) 300...1800 °С 0,1 °С, 0,5 °С ±(0,03% показ. + 0,2°С + 0,003мВ) (Ошибка линеаризации: +0,05°С, внутренняя компенсация температуры холодного спая термопар: +0,1°С). В режиме имитации Rнагр. не менее 20 Ом
ПП(S) 0...1600 °С
ПП(R) 0...1600 °С
ХА(K) -200...+1300 °С
ХК(Е) -200...+900 °С
МК(Т) -200...+350 °С
ЖК(J) -210...+1200 °С
НН(N) -270...+1300 °С
ХК(L) -190...+600 °С
Измерение и имитация термометров сопротивления Pt100 (385) -200...+850 °С

0,01; 0,05 °С (измерение)

0,02 °С (имитация)

± (0,03% показ. + 0,05°С+0,01Ом)**** (Ошибка линеаризации: +0,02°С). В режиме имитации Iнагр ± 0,1...11 мА
100/50П (391) -190...+850 °С
100/50М (428) -190...+195 °С
гр.23 (426) -50...+180 °С
Измерение мВ -10...120 мВ 0,002мВ, 0,005мВ ± (0,03% показ. + 0,005 мВ). В режиме генерации Rнагр. не менее 20 Ом
Генерация 0,001 мВ
Измерение В -1,3...+12 В 0,2 мВ;0,5 мВ ± (0,03% показ. + 1 мВ). В режиме генерации Rнагр. не менее 50 Ом
Генерация 0,1 мВ
Измерение мА 0...60 мА 0,001мА, 0,002мА ± (0,02% показ. + 0,002 мА). В режиме генерации Rнагр. не более 600 Ом
Генерация 0...22/60 мА*** 0,001мА
Измерение Ом 0...4000 Ом 0,005....0,20 Ом ± (0,025% показ. + 0,01 Ом)*
Имитация 5...392 Ом 0,01 Ом ± 0, 05 Ом (+0,1...11 мА)
392...4000 Ом 0,1 Ом ± ± 0,5 Ом (+0,1...1,1 мА)
Измерение** Гц 0,0028 Гц 0,0001 Гц ± (0,02% показ. +0,001% диап.). Амплитуда 0...15 В
кГц 50 кГц 0,001 кГц
Генерация** имп/мин 10 имп/мин... 0,001 имп/мин... ± (0,05% показ. +0,001% диап.) Амплитуда 0...15 В, Rнагр. не более 600 Ом
имп/час 999999 имп/час 1 имп/час

* 4-проводное соединение (добавить 0,01 Ом для 3-проводного)

** Только с частотным модулем FM1. Амплитуда: 0...15 В (синусоида, меандр)

*** 22 мА для внутреннего источника питания =24 В

Секция В. Измерение

Сигнал Диапазон Разрешение Погрешность**** Импеданс
мВ -40...+130 мВ 0,005 мВ ± (0,02% показаний + 0,010 мВ) более 10 МОм
В -5...+48 В 0,2; 0,5; 2 мВ ± (0,02% показаний + 0,4 мВ) более 1 МОм
мА -5...+60 мА 0,001; 0,002 мА ± (0,02% показаний + 0,002 мА) менее 6 Ом

****Включая нелинейность, гистерезис и воспроизводимость при температуре 23 °С, температурный коэффициент: ±0,002% показ./°C

Питание Встроенный аккумулятор, зарядное устройство ~230 В/ =8 В, 200 мА
Условия эксплуатации/хранения -10...+50 °С/-20...+60 °С, 0...80% отн. влажности
Габариты (ДхШхВ) 310х205х130 мм, модуль FM1: 45х130х60 мм
Масса нетто 2,7 кг; модуль FM1: 350 гр

Стандартный комплект поставки

  • Калибратор ТС305 в кейсе
  • Зарядное устройство: ~220 В/=8 В
  • Набор контрольных проводов
  • Инструкции по эксплуатации и обслуживанию на русском языке, методика поверки и Сертификат РФ

По дополнительному заказу

Опции, встроенные в калибратор:

  • S-Дополнительные типы ТП: ВР(А)-1 по ГОСТ Р 50431-92, РК-15, РС-20 по ГОСТ 10627-71
  • S-Дополнительные типыТС: 50П (385), 50М, 100М (426) по ГОСТ Р 50353-92
  • ТCAL305 - Расширенная память и дополнительные функции для калибратора
  • FM1 - Частотный модуль
  • QD3 - Программное обеспечение калибровочной базы данных средств измерений предприятия

Примечание: Программа QD3 работает только в комплекте с ТСAL305.
