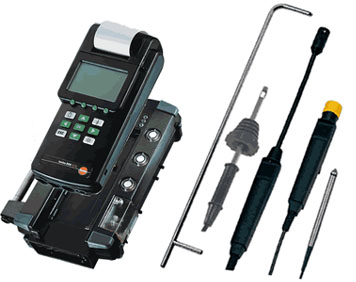

Многофункциональный газоанализатор Testo 300 XXL
Снят с производства
Предназначен для анализа дымового газа на котельных установках.
Параметры, измеряемые анализатором:
- Температура воздуха
- Температура дымового газа
- Тяга в газоходе
- Концентрация O2
- Концентрация CO
- Концентрация NO (опция)
- Концентрация NO2 (опция)
- Концентрация CO2 (расчет)
Параметры, измеряемые управляющем модулем:
- Встроенное измерение дифференциального давления
- Измерение скорости трубкой Пито, крыльчаткой или зондом с обогреваемой струной
- Измерение температуры/влажности
- Измерение концентраций CO и CO2 в окружающем воздухе
- Поиск мест утечек газа
Анализатор включает в себя: встроенный блок питания, обогрев измерительных ячеек, встроенный конденсатоуловитель, клапан продувки свежим воздухом, разъем для зонда измерения температуры дымовых газов, измерение O2, СО и расчет точки росы.
Управляющий модуль имеет встроенный принтер, память на 4000 блоков данных, возможность подключения многих дополнительных зондов, таймер для периодических измерений дифференциального давления, интерфейс RS 232.
Преимущества:
- Надежные показания, благодаря встроенному обогреву ячеек
- Автоматическая продувка ячейки CO
- Встроееный блок осушки (опция)
- Встроенный блок питания
- Встроенный конденсатоуловитель
- Продувка ячеек свежим воздухом
- Встроенный принтер
- Сенсорный экран (опция)
- Встроенная память (4000 блоков данных)
- Программное обеспечение с базой данных (адрес, данные котла, данные предыдущих измерений)
- Большой выбор дополнительных зондов
- Таймер с часами для измерения дифференциального давления
Основные технические характеристики
| Параметр | Диапазон измерений | ||
| Кислород О2 | 0...25 % | ||
| Диоксид углерода СО2, расчет из О2 | 0...СО2 макс | ||
| Окись углерода СО (с Н2 компенсацией) | 0...10000 ppm | ||
| Оксид азота NO | 0...3000 ppm | ||
| Диоксид азота NO2 | 0...500 ppm | ||
| Температура | - 40...+1200 °C | ||
| Тяга / дифференциальное давление | -40...+40 гПа | ||
| КПД реальный / условный | 0...120 % | ||
| Lambda (избыток воздуха) | 1...20 | ||
| Поиск утечек горючих газов | -20...+99.9 % qA | ||
| Измерение скорости | 0...40 м/с | ||
| Влажность | 0...100 % | ||
| Рабочая температура | -5...+45 °C | ||
| Габаритные размеры | Управляющий модуль | 252×115×58 мм | |
| Анализатор | 395×275×95 мм | ||
| Масса | Управляющий модуль | 0,85 кг | |
| Анализатор | 3,2 кг | ||
Для получения информации о газозаборных и температурных зондах, стационарных промышленных зондах, регистраторах данных и других опциях к газоанализаторам Testo-350 запрашивайте опросный лист!
Большое количество предлагаемых дополнительных зондов превращает Testo 350 в многофункциональную ищзмерительную систему, возможности которой далеко выходят за рамки основной задачи - анализа бымовых газов.
Дополнительные зонды:
| зонд поиска утечек горючих газов, 2 уровня тревоги, опт. и акуст. сигналы | 200 ppm СН4 |
| 10000 ppm СН4 | |
| зонд для измерения уровня СО в воздухе | 0...500 ppm |
| зонд для измерения уровня СО2 в воздухе | 0...1 об. % |
| 0....10000 ppm | |
| зонд для механического измерения скорости вращения (с рукояткой и тремя насадками) | 20...20000 об/мин |
| 0,333...333 Гц | |
| кабель тока/напряжения | 0...20 / 4...20 мА; 0...±1 / 0...±10 В |
| стандартный зонд влажности | 0...100 % |
| -20...+70 °C | |
| зонд для измерения скорости воздушного потока (крыльчатка - насадка с телескопом d=16 мм / L=700 мм) | 0,6...40 м/с |
| до 60 °C | |
| Быстродействующий телескопический зонд с обогреваемой струной для измерения малых скоростей, с указанием направления потока (d=10 мм / L=835 мм) | 0...20 м/с |
| -20...+70 °C | |
| Изгибаемая крыльчатка для измерения скорости (d=100 мм) | 0,2...15 м/с |
| -20...+60 °C | |
| Точный зонд для измерения дифференциального давления | 0...+100 Pa |
| зонд для измерения скорости воздушного потока (крыльчатка - насадка d=25 мм / L=180 мм) | 0,4...40 м/с |
| -30...+140 °C | |
| зонд для длительных измерений скорости воздушного потока высокотемпературный (крыльчатка с рукояткой; d=25 мм / L=560 мм) | 0,4...20 м/с |
| -40...+350 °C |
Пример комплектации:
- Testo 300 XXL, анализатор, со встроенным блоком питания, конденсатоуловителем, протоколом калибровки, измеряет температуру, точку росы дымового газа, тягу, O2, CO2, CO (с компенсацией H2), потери тепла с отходящими газами, КПД, избыток воздуха (05630352)
- Управляющий модуль Testo 300 XXL показывает данные измерений и управляет измерительной системой; имеет встроенный принтер, память на 4000 блоков данных и датчик давления , 1 разъем для подключения зонда (05630354)
- Витой кабель, 2 м, для шины данных Testo (04490052)
- Газозаборный зонд , глубина проникновения 335 мм, соединительный шланг 2,2 мм (06009557)
- Комплект для измерения концентрации сажи. Состоит из насоса, фильтров и шкалы Бахараха (05540307)
- Мини-зонд для измерения температуры дымовых газов, глубина проникновения 60 мм (06009797)
- Алюминиевый кейс для анализатора, зондов и принадлежностей (05160351)
