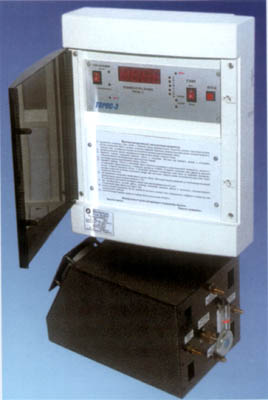

СТАЦИОНАРНЫЕ ГИГРОМЕТРЫ ВЗРЫВОБЕЗОПАСНОГО ИСПОЛНЕНИЯ ТОРОС-3-1(М), ТОРОС-3-1У(М), ТОРОС-3-1В(М)
ТУ У 05417035.004-2001
Сняты с производства. Замена — КОНГ-Прима-10, Condumax II
Гигрометр ТОРОС-3-1(М) предназначен для непрерывного периодического измерения температуры точки росы влаги, гигрометр ТОРОС-3-1У(М) - влаги и углеводородов в природном газе, состав которого соответствует ОСТ 51.40-83 Газы горючие природные, подаваемые в магистральные газопроводы. Общие требования; при рабочем давлении. Могут применяться на участках добычи, переработки и транспорта газа.
Гигрометр ТОРОС-3-1В предназначен для измерения влагосодержания в водороде.
Гигрометр с литерой М оснащен микропроцессорным устройством, преобразующим температуру точки росы в относительную влажность замеряемого газа. Для проведения пересчета в гигрометр вводится информация о температуре газа, получаемая от внешнего датчика температуры (измеритель температуры со стандартным выходом или медный термометр сопротивлений) или от внутреннего имитатора температуры газа.
Состоят из датчика взрывобезопасного исполнения и электронного блока, размещаемого в операторной. Расстояние между электронным блоком и датчиком до 200 м. Оригинальная система фиксации момента конденсации и наличие фильтров исключает влияние на точность и работоспособность гигрометра примесей гликолей, высококипящих углеводородов, компрессорного масла. Для исключения конденсации влаги и углеводородов на стенках датчика и на зеркале его рабочая температура поддерживается равной 30 ±2 °С
Метод измерений соответствует ГОСТ 20060-83, ГОСТ 20061-83.
ЭСПЛУАТАЦИОННЫЕ ПРЕИМУЩЕСТВА
- отсутствие сменных элементов упрощает процесс обслуживания;
- высокая точность измерения в широком диапазоне изменения температуры точки росы вне зависимости от колебаний давления и температуры
- режим самодиагностики позволяет осуществлять контроль работы гигрометра без использования образцовых средств;
- постоянная готовность к работе и быстрый отклик позволяют оперативно получать информации о влажности газа
- оригинальная система фиксации момента конденсации и наличие фильтров исключает влияние механических и капельных примесей на результат замера
- неограниченный ресурс работы датчика обеспечивает полный средний срок службы гигрометра до 10 лет
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Диапазон измерения температур точки росы влаги | до -55 °С | |
| Предел основной абсолютной погрешности измерения, не более | ±0,5 °С | |
| Расход газа через гигрометр | 2,5 ±0,5 л/мин | |
| Время прогрева гигрометра, не более | 10 мин | |
| Время одного измерения, не более | 2 мин | |
| Период между измерениями в автоматическом режиме | 5 мин | |
| Питание от сети переменного тока | 220 В, 50 Гц | |
| Потребляемая мощность | в режиме измерения | не более 120 Вт |
| в ждущем режиме | не более 26 Вт | |
| Габаритные размеры , масса | датчика, не более | 300×200×150 мм, 3 кг |
| блока управления, не более | 300×200×70 мм, 2 кг | |
| Рабочее давление | до 2,0; 6,4; 9,2 МПа | |
| Аналоговый выход | 4...20 mA. | |
| Интерфейс | RS-232 или модем | |
| Температура окружающей среды | для электронного блока | 5...45 °С |
| для датчика | -20...45 °С | |
| Климатическое исполнение | для электронного блока | IP65 |
| для датчика | IP42 | |
СТАНДАРТНАЯ ПОСТАВКА
- Трубка медная соединительная капиллярная для давления газа до 10,0 МПа длинной 1,5 м
- Штуцер переходной односторонний М8×1
- Ключ гаечный торцевой 10×13
- Кабель соединительный между датчиком и электронным блоком длинной 1,5 м.
- Руководство по эксплуатации
- Методика поверки
- Свидетельство о поверке, выданное Госстандартом Украины
- Гарантийный срок эксплуатации 1 год
- Межповерочный интервал 1 год
